榮耀金典

B550 Steel Legend

支援 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 處理器*
14 電源相位設計, 數位電源, Dr. MOS
支援 DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 WiFi (Key E)
顯示輸出選項: HDMI, DisplayPort
AMD CrossFireX™
7.1 聲道高傳真音效 (Realtek ALC1220 音源編碼解碼器), Nahimic Audio
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
2 USB 3.2 Gen2 (後置 Type A+C), 5 USB 3.2 Gen1 (2 前置, 2 後置, 1 前置 Type-C)
Dragon 2.5 千兆網卡
*不相容 AMD Athlon™ 處理器.

產品特色
產品規格
支援與下載

購買

Dr. MOS

Dr. MOS 是內建功率級解決方案，針對同步降壓應用進行了優化！與傳統獨立 MOSFET 相比，它可以智慧為每相電源提供更高電流，從而提供更好的散熱效果、更長的使用壽命和優異的超頻性能。

高級 60A 電感

與傳統電感相比，華擎高級 60A 電感能有效將飽和電流提高三倍，從而為主機板提供加強和升級的核心電壓。

14 相供電設計

透過採用更為耐久的電子元件，為 CPU 提供轉換過程更流暢、更有效率的供電。不但穩定系統效能，溫度還能保持最低。

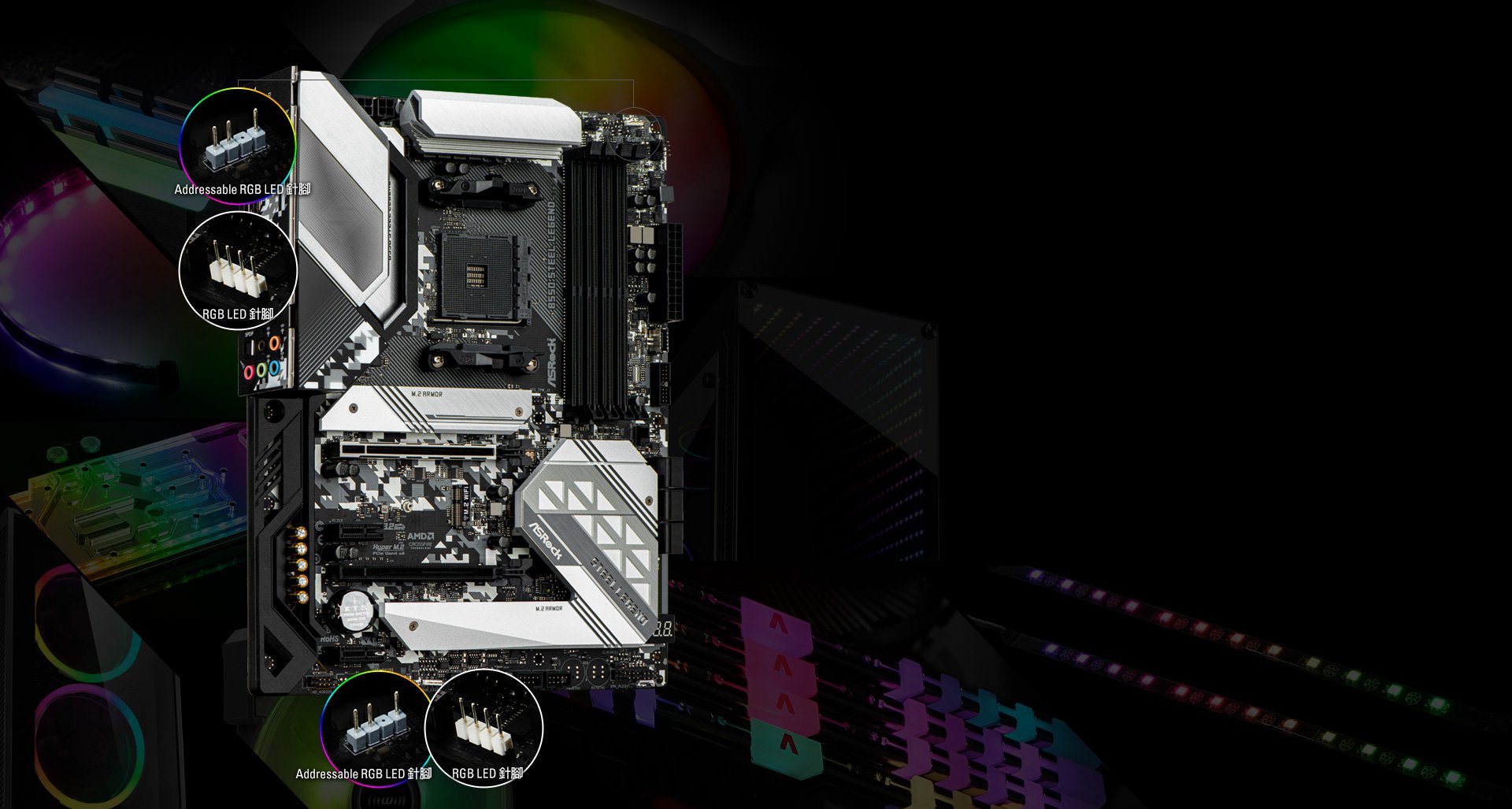

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但擁有令人驚嘆的性能，更有最新卓越美學，好讓您能夠更方便地打造出屬於自我的多彩RGB主機！除了板載的Addressable RGB燈效以外，主機板還能夠相容各式LED設備，如燈條、CPU風扇、散熱器、機殼等。此外，使用者也可以讓這些RGB LED設備同步發光！通過 Polychrome RGB同步認證的配件，來創建獨特燈光效果。

*Addressable RGB LED 接針支持WS2812B Addressable RGB LED 燈條(5V/Data/GND)，最大額定功率為3A (5V)，最大數量為80個LED，長度在2米以內。
*RGB LED 接針支援標準5050 RGB LED條(12V/G/R/B)，最大額定功率為3A (12V)，長度在2米以內。

自動檢測並且加速遊戲流量，比其他網路得到更流暢，高速不間斷的遊戲傳輸性能和競爭優勢。

彈性化I/O擋板

不像大多數裝飾用途大於實際用途的所謂預裝式I/O擋板。ASRock 彈性化I/O擋板預留了更多彈性化調整空間，可完美對應各式機殼的公差，準確貼合機殼，再也不會碰到主機板螺絲孔位對不上機殼的問題。

超大型鋁合金散片

超大型鋁合金散熱片提供超強散熱能力，完整保護 MOSFET 與內建晶片區域，讓 MOSFET 和晶片都能在較低溫的環境工作，系統運作也更加穩定可靠。

60A 高效電感

與傳統電感相比，華擎的新一代高效電感可有效提高飽和電流達 3 倍，提高並改善主機板的 Vcore 電壓供應。

Dr. MOS

Dr.MOS是為完美轉化效率而優化的集成電源解決方案! 智慧輸出更高的電流，每相驅動高達50A的連續電流，從而提供更好的熱效果和優越的性能。

記憶體供電高效合金電感

專門為記憶體供電設計的新一代合金電感具備高磁性及抗熱的特點，可以為主機板傳輸更加穩定可靠的電源。

Nichicon 12K 黑金電容

與其他高階主機板所使用的電容僅有 10,000 小時使用壽命相比，華擎率先採用 Nichicon 12K 頂級黑金電容，具備至少 12,000 小時的使用壽命，讓您系統穩定運作更有保障。

I/O 裝甲

保護後面板 I/O 介面周圍的重要元件免受靜電干擾。

黑色消光黑 PCB

全新的黑銅色消光黑 PCB 設計，不僅外觀更加沉穩，也代表了更高的工藝製造水準。

高密度防潮纖維電路板

採用全新高密度玻璃纖維 PCB 板，有效降低 PCB 板的間隙來保護主機板免受由於濕氣造成的電子短路的傷害。

2 盎司銅質 PCB 板

只使用精心選擇的銅材作為 PCB 板的用料，2 盎司銅質 PCB 板導熱量低，能效高，能保證更高效的超頻性能。

獨家功能
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
ASRock 超合金
- 特大超合金散熱片
- 60A 高效電感
- 50A Dr.MOS
- 記憶體供電高效合金電感 (Reduces 70% core loss compared to iron powder choke)
- Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容)
- I/O 裝甲
- 黑色磨砂 PCB
- 高密度防潮纖維電路板
- 2 盎司銅製電路板
2.5 千兆網卡
ASRock 合金插槽 Gen4
ASRock M.2 散熱盔甲
ASRock Hyper M.2 (PCIe Gen4x4)
華擎超穩定 USB 供電
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop
處理器
- 支援 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 處理器*
- 數位電源設計
- 14 電源相位設計

*Please refer to CPU 支援 list for details.
晶片
- AMD B550
記憶體
- 雙通道 DDR4 記憶體技術
- 4 x DDR4 插槽
- AMD Ryzen 系列 CPU (Vermeer) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 APU (Cezanne) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 APU (Renoir) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
- AMD Ryzen 系列 APU (Picasso) 支援 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered 記憶體*
- 系統記憶體最大容量: 128GB**
- 支援極限記憶體設定檔（XMP）記憶體模組
- DIMM 插槽為 15μ 鍍金接針

*For Ryzen 系列 APU (Picasso, Cezanne 和 Renoir), ECC is only supported with PRO 處理器.
AMD 非 XMP 記憶體的頻率支援請參閱下表. For more details.

Ryzen 系列處理器 (Vermeer):

Ryzen 系列處理器 (Matisse):

Ryzen 系列 APU (Cezanne):

Ryzen 系列 APU (Renoir):

Ryzen 系列處理器 (Picasso):

SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤 (x=1 或 2)
DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤

**由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
BIOS
- 256Mb AMI UEFI Legal BIOS, 支援圖形界面
- 支援 "即插即用"
- 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR Offset, CPU VDD 1.8 電壓多功能調節器
內建顯示
- Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
- DirectX 12, Pixel Shader 5.0
- 共享記憶體預設為 2GB, 最大共享記憶體支援至 16GB**
- 二種顯示輸出選項: 支援獨立顯示控制器的 HDMI 和 DisplayPort 1.4
- 支援 HDMI 2.1, 最大解析度達 4K x 2K (4096x2160) @ 60Hz
- 支援 DisplayPort 1.4 最大解析度達 5K (5120x2880)@120Hz
- 支援 HDMI 2.1, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 支援 HDMI 2.1 HDR (高動態範圍)
- 使用 HDMI 2.1 / DisplayPort 1.4 埠支援 HDCP 2.3 功能***
- 使用 HDMI 2.1 與 DisplayPort 1.4 埠支援 4K Ultra HD (UHD) 高畫質播放
- 支援 Microsoft^® PlayReady

*實際支援程度按 CPU 而定

**最大分享記憶體至 16GB (需安裝 32GB 系統記憶體).

***Picasso 使用 HDMI 2.0 埠支援 HDCP 2.2 功能
音效
- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC1220 音源編碼解碼器)
- 支援優質藍光音效
- 防突波
- 120dB SNR DAC 與差分擴大器
- NE5532 高級耳機擴大器於前面板音訊連接埠 (支援高達 600 歐姆的耳機)
- 純淨電源
- 直接驅動技術
- PCB 隔離屏蔽
- 後置音效自動阻抗偵測
- 左右聲道分層走線
- 鍍金音訊插孔
- 15μ 鍍金音訊連接埠
- Nahimic Audio
網路
- 2.5 千兆網卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支援 Dragon 2.5 千兆網卡軟體
- 全智慧自動頻寬最佳化
- 視覺化友善 UI 介面
- 視覺化網路用量統計表
- 內建遊戲, 瀏覽與串流模式頻寬最佳化
- 使用者自定優先權控制
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

擴充插槽

AMD Ryzen 系列 CPU (Vermeer 和 Matisse)
- 2 x PCI Express x16 插槽 (PCIE1: Gen4x16 模式; PCIE3: Gen3 x4 模式)*
AMD Ryzen 系列 APU (Cezanne 和 Renoir)
- 2 x PCI Express x16 插槽 (PCIE1: Gen3x16 模式; PCIE3: Gen3 x4 模式)*
AMD Ryzen 系列 APU (Picasso)
- 2 x PCI Express x16 插槽 (PCIE1: Gen3x8 模式; PCIE3: Gen3 x4 模式)*

- 2 x PCI Express 3.0 x1 插槽
- 支援 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組
- 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)

*支援 NVMe SSD 開機

儲存

- 6 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug*
- 1 x Hyper M.2 插槽 (M2_1), 支援 M Key 2230/2242/2260/2280 型 M.2 PCIe 模組至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (with Cezanne, Renoir 和 Picasso)**
- 1 x M.2 插槽 (M2_2), 支援 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x2 (16 Gb/s)**

*M2_2 與 SATA3_5_6 共享通道。其中一個被使用則另一個將會停用。

**支援 NVMe SSD 開機
NVMe SSD is not supported with AMD Athlon™ 3000G 處理器
支援華擎 U.2套件

接頭

- 1 x SPI TPM 接針
- 1 x 電源 LED 與揚聲器接針
- 2 x RGB LED 接針*
- 2 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
- 5 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
- 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
- 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 4 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 前置 Panel Audio 連接埠 (15μ 鍍金音訊連接埠)
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)
- 1 x 前置 Type C USB 3.2 Gen1 接針 (支援 ESD 靜電保護)
- 1 x 附 LED 的 Dr. Debug

*支援至 12V/3A, 36W LED 燈條

**支援至 5V/3A, 15W LED 燈條

***CPU 風扇接頭支援最大 1A (12W) 電源.

****CPU_FAN2/WP_3A 支援最高 3A (36W) 的水冷風扇.

*****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.

******CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自動偵測 3 針或 4 針風扇.

後背板輸出 / 入接口

- 2 x 天線安裝點
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s) (支援 ESD 靜電保護)
- 2 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
- 4 x USB 2.0 埠 (支援 ESD 靜電保護)*
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

*USB_34 埠支援超穩定 USB 供電.
USB_34 埠不支援 ACPI 喚醒功能.

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡軟體
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*可從華擎 APP Shop 下載這些應用程式.

隨機光碟

- 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列

附件

- 快速安裝指南, 支援光碟
- 2 x SATA 資料線
- 3 x M.2 插槽螺絲
- 2 x M.2 插模支座

硬體監控

- 溫度檢測: CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
- 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, VPPM, CPU VDD 1.8V

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司銅製電路板

作業系統

- 支援 Microsoft^® Windows 10 64-bit / 11 64-bit

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
