• 獨家功能
  ASRock 超合金
  - 60A 高效電感
  - 50A Dr.MOS
  - 亮黑 PCB
  - 高密度防潮纖維電路板
  Intel^® 802.11ac WiFi
  ASRock M.2 散熱盔甲
  ASRock Hyper M.2 (PCIe Gen4x4)
  ASRock 全防護 (支援全部 USB、音源、網路埠)
  ASRock Live Update & APP Shop
• 處理器
  - 支援 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 處理器*
  - 數位電源設計
  - 8 電源相位設計



  *Please refer to CPU 支援 list for details.
• 晶片
  - AMD B550
• 記憶體
  - 雙通道 DDR4 記憶體技術
  - 2 x DDR4 插槽
  - AMD Ryzen 系列 CPU (Vermeer) 支援 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 APU (Cezanne) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 APU (Renoir) 支援 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 APU (Picasso) 支援 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered 記憶體*
  - 系統記憶體最大容量: 64GB**
  - 支援極限記憶體設定檔（XMP）記憶體模組
  - DIMM 插槽為 15μ 鍍金接針



  *For Ryzen 系列 APU (Picasso, Cezanne 和 Renoir), ECC is only supported with PRO 處理器.
  AMD 非 XMP 記憶體的頻率支援請參閱下表. For more details.

  Ryzen 系列處理器 (Vermeer):


  Ryzen 系列處理器 (Matisse):


  Ryzen 系列 APU (Cezanne):


  Ryzen 系列 APU (Renoir):


  Ryzen 系列處理器 (Picasso):


  SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤
  DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤

  **由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
• BIOS
  - 256Mb AMI UEFI Legal BIOS, 支援圖形界面
  - 支援 "即插即用"
  - 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
  - 支援免跳線
  - 支援 SMBIOS 2.3
  - CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP 電壓多功能調節器
• 內建顯示
  - Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
  - DirectX 12, Pixel Shader 5.0
  - 共享記憶體預設為 2GB, 最大共享記憶體支援至 16GB**
  - 二種顯示輸出選項: 支援獨立顯示控制器的 HDMI 和 DisplayPort 1.4
  - 支援 HDMI 2.1, 最大解析度達 4K x 2K (4096x2160) @ 60Hz
  - 支援 DisplayPort 1.4 最大解析度達 5K (5120x2880)@120Hz
  - 支援 HDMI 2.1, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
  - 支援 HDMI 2.1 HDR (高動態範圍)
  - 使用 HDMI 2.1 / DisplayPort 1.4 埠支援 HDCP 2.3 功能***
  - 使用 HDMI 2.1 與 DisplayPort 1.4 埠支援 4K Ultra HD (UHD) 高畫質播放
  - 支援 Microsoft^® PlayReady



  *實際支援程度按 CPU 而定

  **最大分享記憶體至 16GB (需安裝 32GB 系統記憶體).

  ***Picasso 使用 HDMI 2.0 埠支援 HDCP 2.2 功能
• 音效
  - 7.1 聲道高傳真音效 (Realtek ALC887/897 音源編碼解碼器)
  - 防突波
• 網路
  - PCIE x1 千兆網卡 10/100/1000 Mb/s
  - Realtek RTL8111H
  - 支援網絡喚醒功能 (Wake-On-LAN)
  - 支援防雷擊 / 防 ESD 靜電
  - 支援 Energy Efficient Ethernet 802.3az
  - 支援 PXE
• 無線網路
  - Intel^® 802.11ac WiFi 模組
  - 支援 IEEE 802.11a/b/g/n/ac
  - 支援 Dual-Band (2.4/5 GHz)
  - 支援高速無線連接達 433Mbps
  - 支援 Bluetooth 4.2 + High speed class II
• 擴充插槽
  AMD Ryzen 系列 CPU (Vermeer 和 Matisse)
  - 1 x PCI Express 4.0 x16 插槽 (PCIE1: x16 模式)*
  AMD Ryzen 系列 APU (Cezanne 和 Renoir)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式)**
  AMD Ryzen 系列 APU (Picasso)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE1: x8 模式)**

  - 1 x 垂直 M.2 插槽 (Key E) with the bundled WiFi-802.11ac PCIe WiFi 模組 (位於後側 I/O)



  *支援 PCIe 轉接卡；轉 x8/x8

  **支援 NVMe SSD 開機
• 儲存
  - 4 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug
  - 1 x Hyper M.2 插槽 (M2_1), 支援 M Key 2280 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (with Cezanne, Renoir 和 Picasso)**



  *支援 NVMe SSD 開機
  NVMe SSD is not supported with AMD Athlon™ 3000G 處理器
  支援華擎 U.2套件
• 接頭

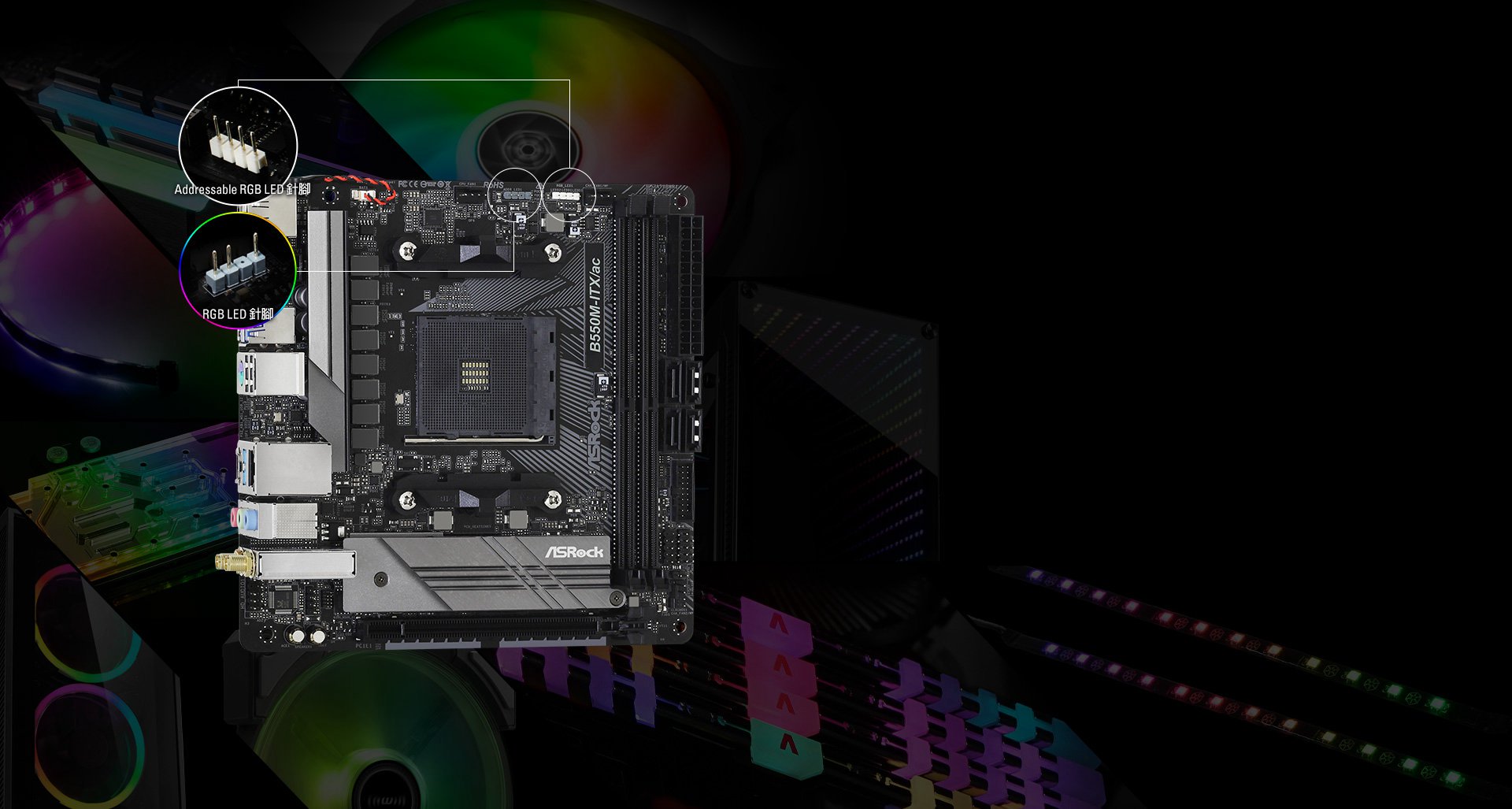

  - 1 x RGB LED 接針*
  - 1 x 可編程 LED 接針**
  - 1 x CPU 風扇連接埠 (4-pin)***
  - 2 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)****
  - 1 x 24 針 ATX 電源連接埠
  - 1 x 8 針 12V 電源連接埠
  - 1 x 前置 Panel Audio 連接埠
  - 1 x USB 2.0 接針 (支援 2 USB 2.0 埠) (支援 ESD 靜電保護)
  - 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)



  *支援至 12V/3A, 36W LED 燈條

  **支援至 5V/3A, 15W LED 燈條

  ***CPU 風扇接頭支援最大 1A (12W) 電源.

  ****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
  CHA_FAN1/WP 和 CHA_FAN2/WP 可以自動偵測 3 針或 4 針風扇.
• 後背板輸出 / 入接口
  - 2 x 天線埠
  - 1 x PS/2 鍵盤 / 滑鼠埠
  - 1 x HDMI 埠
  - 1 x DisplayPort 1.4
  - 2 x USB 2.0 埠 (支援 ESD 靜電保護)
  - 3 x USB 3.2 Gen1 Type-A 埠 (支援 ESD 靜電保護)
  - 1 x USB 3.2 Gen1 Type-C 埠 (支援 ESD 靜電保護)
  - 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
  - HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風
• 軟體與 UEFI
  軟體
  - ASRock 主機板 Utility (A-Tuning)
  - ASRock Polychrome SYNC
  UEFI
  - ASRock Full HD UEFI
  - ASRock Instant Flash



  *可從華擎 APP Shop 下載這些應用程式.
• 隨機光碟
  - 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列
• 附件
  - 快速安裝指南, 支援光碟, I/O 擋板
  - 2 x SATA 資料線
  - 2 x ASRock WiFi 2.4/5 GHz 天線
• 硬體監控
  - 溫度檢測: CPU, 機箱 / 水泵風扇
  - 風扇轉速計: CPU, 機箱 / 水泵風扇
  - 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, 機箱 / 水泵風扇
  - 風扇多速控制: CPU, 機箱 / 水泵風扇
  - 電壓即時監控: +12V, +5V, +3.3V, CPU 核心
• 規格
  - Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
  - 固態電容設計
• 作業系統
  - 支援 Microsoft^® Windows 10 64-bit / 11 64-bit
• 認證
  - FCC, CE
  - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

HDMI、HDMI高畫質多媒體介面及HDMI 標誌為HDMI Licensing Administrator, Inc.在美國及其他國家的商標或註冊商標。

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

以上使用界面圖片僅供參考。實際使用界面可能因軟體版本不同而有所差異。
