ASRock X299 Creator

AQUANTIA^® 10Gb/s BASE-T Ethernet

Le nouveau standard réseau 10Gb/s a été spécifiquement conçu pour répondre aux attentes des utilisateurs qui recherche une amélioration immédiate et significative des performances. Grâce au contrôleur AQUANTIA AQtion™, cette carte mère offre des taux de transfert atteignant 10-gigabit/sec via des câbles réseau Cat6. Ce contrôleur Ethernet 10Gb/s est totalement compatible avec les réseaux à 5Gb/s, 2.5Gb/s et Gigabit LAN. C’est une solution parfaitement adaptée aux Media Centers, aux stations de travail et aux configurations Gaming.

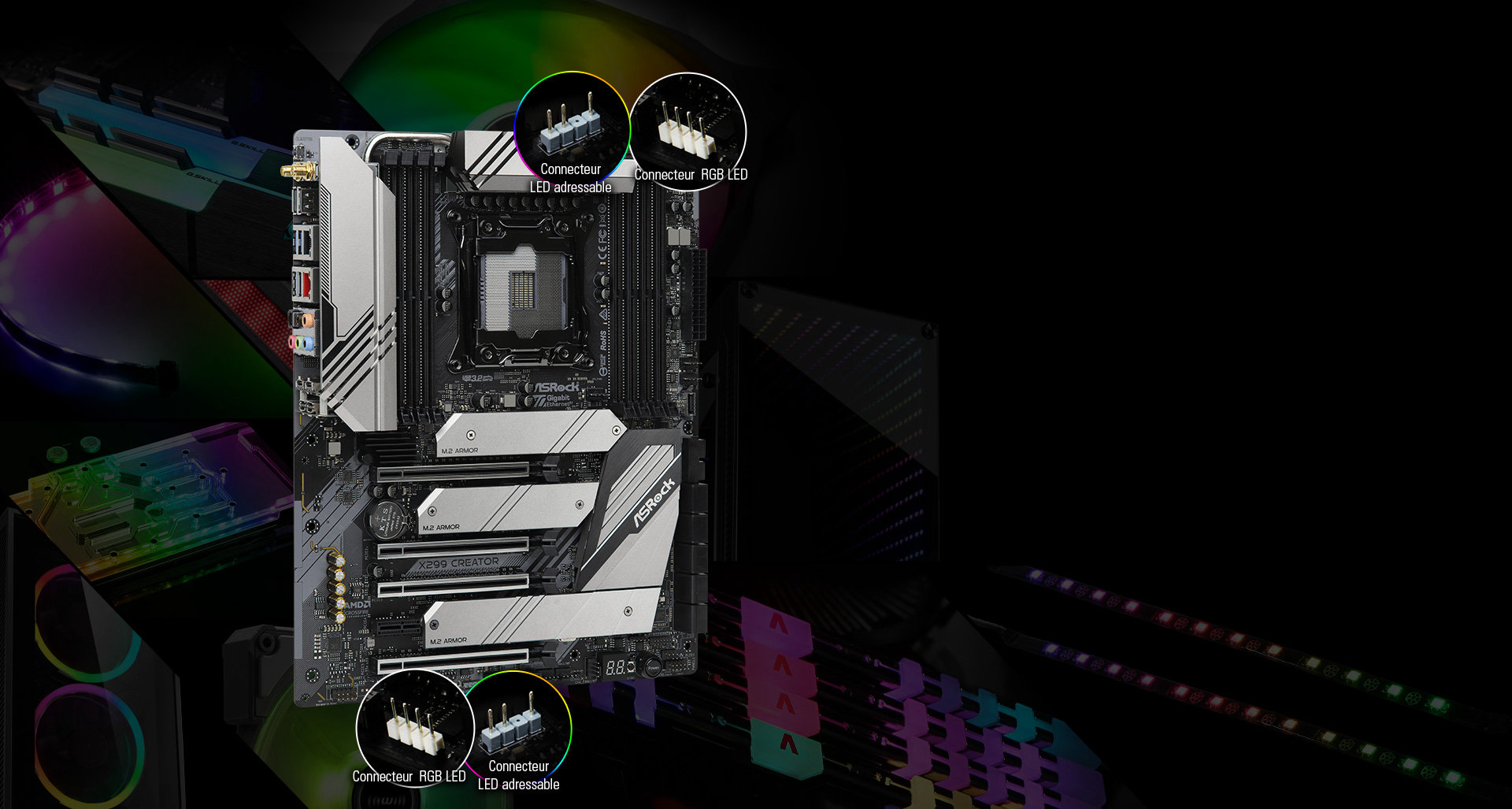

ÉCLAIREZ VOTRE PROPRE CHEMIN - POLYCHROME RGB

Cette carte mère dispose de connecteurs RGB intégrés et d'un connecteur RGB adressable qui permettent de connecter la carte mère à des périphériques LED compatibles tels que des bandeaux LED, les ventilateurs CPU, les refroidisseurs, les châssis etc.... Les utilisateurs peuvent également synchroniser les dispositifs LED RGB à travers les accessoires certifiés Polychrome RGB Sync pour créer des effets lumineux uniques.

*Le connecteur LED RGB adressable prend en charge les bandeaux LED RGB adressables WS2812B (5V/Data/GND), avec une puissance nominale maximale de 3A (5V), un maximum de 80 LEDs et une longueur inférieure à 2 mètres.
*Le connecteur LED RGB prend en charge les bandeaux LED standards 5050 RGB (12V/G/R/R/B), avec une puissance nominale maximale de 3A (12V) et une longueur inférieure à 2 mètres.

Radiateur en alliage d’aluminium XXL

Le radiateur en alliage d’aluminium et son design extra large assure une dissipation thermique optimale au niveau du MOSFET et du chipset pour que votre système soit encore plus stable.

Bobine d’alimentation Premium 60A

A la différence des modèles classiques, les bobines d’alimentation Premium de nouvelle génération ASRock améliorent et optimisent le voltage VCore délivré à la carte mère.

Dr. MOS

Dr. MOS est la solution d'étage de puissance intégrée optimisée pour les applications de tension synchrone ! Délivre intelligemment un courant plus élevé et fournit jusqu'à 50A de courant continu pour chaque phase, offrant ainsi une dissipation thermique optimisée et des performances supérieures.

Condensateurs Nichicon 12K Black

Condensateurs haut de gamme 12K Black avec durée de vie de 12.000 heures. À la différence des autres cartes mères haut de gamme du marché qui intègrent des condensateurs dont la durée de vie n’excède pas 10.000 heures, ASRock utilise des condensateurs Nichicon 12K Black qui offrent une durée de vie supérieure de 20% ainsi qu’une stabilité et une fiabilité accrues.

PCB Noir Mat

Un nouveau schéma de couleurs combinant noir mat et cuivre pour mettre en valeur les prestigieux composants des cartes mères ASRock haut de gamme.

High Density Glass Fabric PCB

Cette conception haute densité du PCB réduit les espaces entre les différentes couches du PCB pour mieux protéger la carte mère contre les chocs électriques causés par la présence d’humidité.

Caractéristiques
ASRock USB 3.2 Gen2
- ASRock Connecteur pour USB 3.2 Gen2 Type C en façade (10 Gb/s)
- ASRock Thunderbolt™ 3 Port USB 3.2 Gen2 Type-C (40 Gb/s pour le protocole Thunderbolt™ ; 10 Gb/s pour le protocole USB3.2)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 60A
- 60A Dr. MOS
- Condensateurs Nichicon 12K Black (Condensateurs polymères haute qualité de fabrication 100% japonaise)
- PCB Noir Mat
- PCB High Density Glass Fabric
- PCB 8 couches
- PCB Cuivre 2oz
AQUANTIA^® / Marvel 10G LAN
Intel^® 802.11ax WiFi
ASRock Slots « Steel »
Dissipateur thermique M.2 ASrock avec couverture intégrale
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (Pour tous les ports USB, audio et réseau)
ASRock Live Update & APP Shop
CPU
- Accepte les processeurs Intel^® Core™ X-Series socket LGA 2066 (Cascade Lake-X, Skylake X Refresh et Skylake X)
- Conception Digi Power
- 13 phase de puissance
- Prend en charge la technologie Intel^® Turbo Boost Max 3.0
Chipsets
- Intel^® X299
Mémoire
- Technologie mémoire DDR4 Quad Channel
- 8 x DDR4 DIMM
- Supporte DDR4 4200+(OC)* / 4000(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, unbuffered
- Capacité mémoire maximale du système: 256GB
- Compatible avec les fonctionnalités Intel^® Extreme Mémoire Profile (XMP) 2.0
- Contacts de DIMM en ou 15μ

*Intel^® X299 ne supporte pas les modules de mémoire 1Rx16.
La fréquence mémoire maximale supportée varie en fonction du type de processeur utilisé.
BIOS
- 2 x BIOS 128Mb AMI UEFI avec interface graphique multilangue (1 x BIOS principal et 1 x BIOS de secours)
- Supporte Technologie Secure Backup UEFI
- Compatible avec les fonctions de réveil ACPI 6.1
- Supporte SMBIOS 3.0
- Processeur, DRAM, VPPM, VTTM, PCH 1.0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD Multi-adjustment Tension
Vidéo Intégrée
- Aucun
Audio
- Audio HD 7.1 Canaux avec Protection de Contenu (Codec Audio Realtek ALC1220)
- Prise en charge de l'audio Premium Blu-ray
- Protection contre les surtensions
- Supporte Purity Sound™ 4
- Condensateurs audio Nichicon Fine Gold Series
- DAC avec SNR de 120dB et amplificateur différentiel
- Amplificateur Premium NE5532 pour connecteur audio sur le panneau de façade (Accepte les casques audio jusqu’à 600 Ohms)
- Pure Power-In
- Technologie Direct Drive
- Protection et isolation du PCB
- Détection de l'impédance sur le port de sortie arrière
- Couches individuelles sur le PCB pour les canaux audio gauche/droit
- Connecteurs jacks audio Or
- Connecteur Audio ou 15μ
- Compatibilité DTS Connect

Réseau

1 x 10 LAN Gigabit 100/1000/2500/5000/10000 Mb/s (AQUANTIA^® / Marvell AQC107):
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Supporte PXE
1 x LAN Gigabit 10/100/1000 Mb/s (Intel^® I219V)
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

Réseau sans fil

- Module Intel^® 802.11ax WiFi
- Supporte IEEE 802.11a/b/g/n/ax
- Compatible Dual-Band (2.4/5 GHz)
- Compatible avec les connexions sans fil jusqu’à 2.4Gbps
- 2 antennes compatibles avec la technologie diversity 2x2 (Émission / Réception)
- Compatible Bluetooth 5.0 + High speed class II
- Supporte MU-MIMO

Slots

- 4 x PCI Express 3.0 x16 *
- 1 x PCI Express 3.0 x1
- Supporte AMD 3-Way CrossFireX™ et CrossFireX™**
- Compatible NVIDIA 3-Way SLI™ et SLI™**
- Prise en charge de NVIDIA^® NVLink™ avec deux cartes graphiques de la gamme NVIDIA^® GeForce RTX***
- Supporte NVIDIA^® SLI™ avec NVIDIA^® Quadro graphics cards
- 1 x Socket vertical M.2 (Key E) via le module WiFi-802.11ax fourni (Panneau E/S arrière)
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1 et PCIE3)

*Si vous installez un processeur avec 48 lignes, PCIE1/PCIE2/PCIE3/PCIE5 focntionneront en mode x16/x8/x16/x8.
Si un module M.2 PCI Express est installé sur M2_1 ou M2_2, PCIE2 passe en mode x4.
Si les modules M.2 PCI Express sont installés sur M2_1 et M2_2, PCIE2 sera désactivé.
Si vous installez un processeur avec 44 lignes, PCIE1/PCIE2/PCIE3/PCIE5 focntionneront en mode x16/x4/x16/x8.
Si un module M.2 PCI Express est installé sur M2_1, PCIE2 sera désactivé.
Si vous installez un processeur avec 28 lignes, PCIE1/PCIE2/PCIE3/PCIE5 focntionneront en mode x16/x4/x8/x0.
Si un module M.2 PCI Express est installé sur M2_1, PCIE2 sera désactivé.
Accepte les SSDs NVMe en mode disque de démarrage

**3-Way CrossFireX™ et 3-Way SLI™ are seulement supported avec CPU avec 48 lanes ou 44 lanes.

***Le Bridge NVIDIA^® NVLink™ n'est pas fourni. Si nécessaire, vous devrez l'acquérir directement chez NVIDIA^®..

Stockage

- 8 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1, RAID 5, RAID 10, Technologie Intel^® Rapid Storage 17 et Technologie Intel^® Smart Response), NCQ, AHCI et Hot Plug*
- 2 x connecteurs SATA3 6.0 Gb/s avec contrôleur ASMedia ASM1061, compatibles NCQ, AHCI et Hot Plug
- 2 x Sockets Ultra M.2 (M2_1 et M2_2), accepte les modules M Key M.2 PCIe de type 2242/2260/2280 jusqu’à Gen3 x4 (32 Gb/s)**
- 1 x Socket Ultra M.2 (M2_3), Accepte les modules M Key M.2 SATA3 6.0 Gb/s de type 2242/2260/2280/22110 et M.2 PCI Express module jusqu'à Gen3 x4 (32 Gb/s)**

*Si le M2_3 est occupé par un périphérique M.2 SATA, les ports SATA3_7 seront désactivés.

**If you install CPU avec 44 ou 28 lanes, M2_2 will be disabled.
Compatible avec la technologie Intel^® Optane™ M10 Series (M2_3 seulement)
Supporte PCIe RAID
Accepte les SSDs NVMe en mode disque de démarrage

Slot disponibles

- 1 x Connecteur Virtual RAID On CPU
- 1 x Connecteur SPI TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 2 x Connecteur LED adressables**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 5 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)*****
- 1 x Connecteur d'alimentation ATX 24-pin (Connecteur d’alimentation haute densité)
- 2 x Connecteurs d'alimentation 8-pin 12V (Connecteur d’alimentation haute densité)
- 1 x Connecteur panneau audio en façadeal (Connecteur Audio ou 15μ)
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 1 x Connecteur pour USB 3.2 Gen1 (Supporte 2 USB 3.2 Gen1) (Protection contre les décharges électrostatiques)
- 1 x Connecteur pour USB 3.2 Gen2 Type C en façade (ASMedia ASM3142)
- 1 x Dr. Debug avec LED
- 1 x Bouton d’alimentation avec LED
- 1 x Bouton Reset

*Accepte les bandeaux LED 36W jusqu’à 12V/3A

**Accepte les bandeaux LED 15W jusqu’à 5V/3A

***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

****Le connecteur pour ventilateur CPU/pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)

*****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
CPU_FAN2/WP, CHA_FAN1~5/WP can auto detect if 3-pin ou 4-pin fan is in use.

Connecteurs du Panneau Arrière

- 2 x Ports pour antennes
- 1 x Sortie optique SPDIF
- 2 x USB 2.0 (Protection contre les décharges électrostatiques)
- 2 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C Ports (40 Gb/s pour le protocole Thunderbolt™ ; 10 Gb/s pour le protocole USB3.2) (Protection contre les décharges électrostatiques)*
- 2 x Mini entrée DisplayPort Ports**
- 4 x USB 3.2 Gen1 (Protection contre les décharges électrostatiques)***
- 2 x port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- 1 x Bouton Clear CMOS
- Connecteurs jack HD Audio: Haut-parleur arrière / Haut-parleur central / Basses / Entrée Ligne / Haut-parleur en façadeal / Micro (Connecteurs jacks audio Or)

*Supporte USB-PD 3.0 9V/3A(27W) et 5V/3A(15W)

**Please choose regular mini DisplayPort to DisplayPort adapter Cables instead of right angled ones if you use two mini entrée DisplayPort ports simultaneously.

***Ultra USB Power disponible sur les ports USB3_34.
La fonction ACPI wake-up n’est pas disponible sur les ports USB3_34.

Logiciel et UEFI

Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock EZ Mode
- UEFI ASrock Full HD
- My Favorties dans l’interface UEFI
- ASRock Instant Flash
- ASRock l'Internet Flash
- ASRock Easy RAID Installer

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.

CD inclus

- Pilotes, Utilitaires, Logiciel Anti-Virus (Version d’essai), Google Chrome Browser et Toolbar

Accessoires

- Panneau I/O
- 4 x Câbles SATA
- 1 x Carte ASRock SLI_HB_Bridge_2S
- 1 x Antenne WiFi 2.4/5GHz ASRock
- 3 x Visserie pour sockets M.2
- 3 x Supporte pour prises M.2

Monitoring

- Détection de température : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA

Format

- Facteur de forme ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB 8 couches
- PCB Cuivre 2oz

- Compatible Microsoft Windows^® 10 64-bit

Certifications

- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
