B450M Pro4 R2.0

Rev 2.00 Rev 2.03

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
Supports DDR4 3200*
1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1
AMD Quad CrossFireX™
Graphics Output:HDMI, DVI-D, D-Sub
7.1 CH HD Audio (Realtek ALC892/897 Audio Codec)
4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3)
2 USB 3.2 Gen2 (Rear Type-A+C)
6 USB 3.2 Gen1 (2 Front, 4 Rear)
Realtek Gigabit LAN
*A tényleges támogatás CPU-nként változhat.

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

Hol vásárolhatja meg

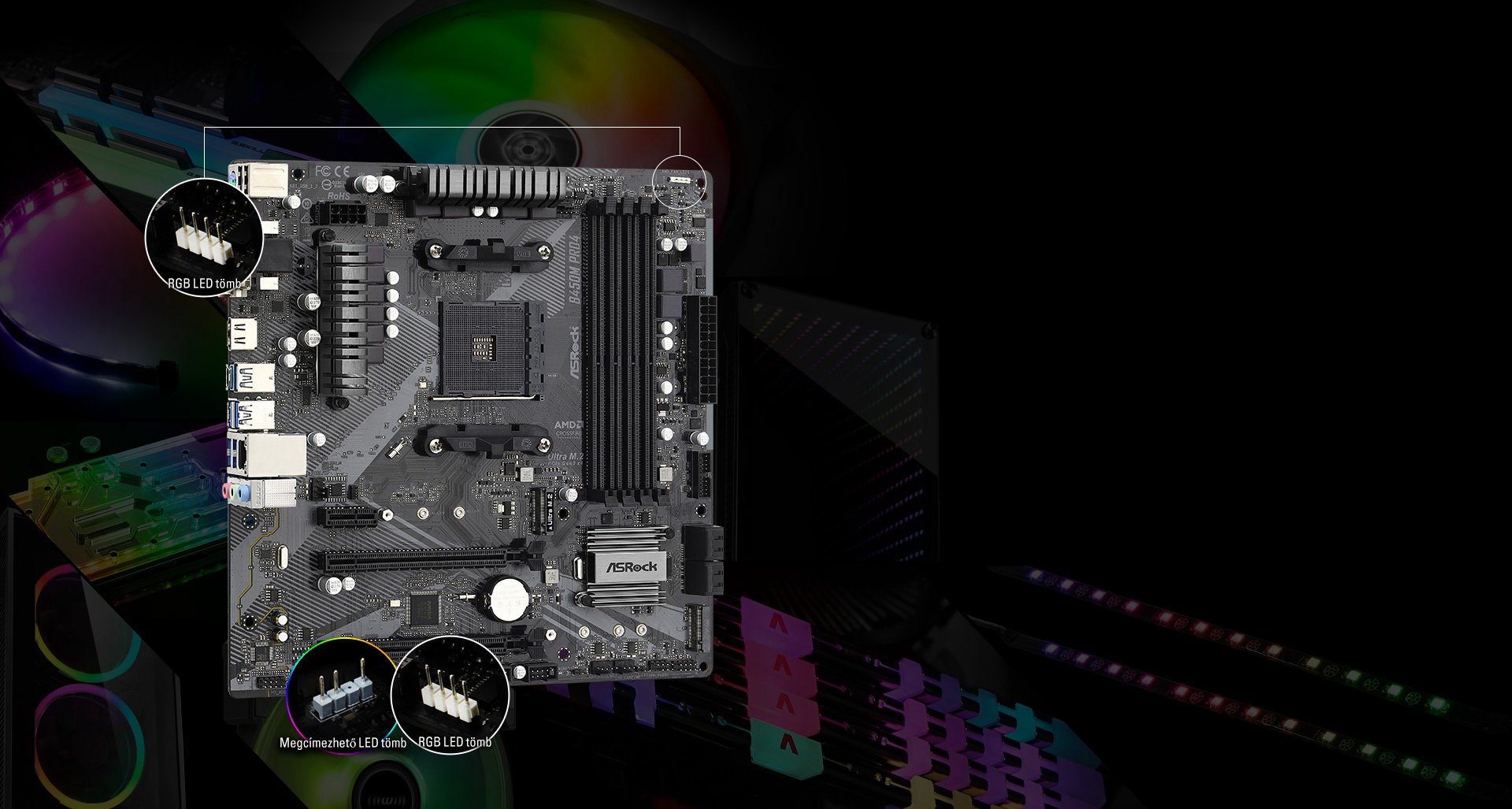

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB

Integrált RGB tömböket és megcímezhető RGB tömböt is tartalmaz az alaplap, így kompatibilis LED eszközöket, pl. LED-sávokat, CPU-hűtőventilátorokat, hűtőket, házakat stb. csatlakoztathat az alaplaphoz. A felhasználók szinkronizálhatják is Polychrome RGB Synctanúsítvánnyal rendelkező eszközeiket, hogy egyedi fényhatást érjenek el.

*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.

AMD StoreMI technológia

Hatékony eszköz, amely egyetlen gyors, könnyen kezelhető meghajtóban kombinálja az SSD-k sebességét a merevlemez tárolókapacitásával. Az SSD-k gyorsak, de drágák, és viszonylag kis kapacitásúak. A mechanikus merevlemezek hatalmas kapacitással rendelkeznek alacsony áron, de sokkal lassabbak, mint az SSD-k. Az AMD StoreMI technológia egyetlen meghajtóban „kombinálja” ezt a két tárolótípust, és automatikusan áthelyezi a legtöbbet használt adatokat az SSD-re, hogy Ön mindkét világból a legjobbat kapja: az SSD válaszidejét és a mechanikus merevlemez kapacitását.

Prémium 42 A-es fojtótekercs a tápellátásnál

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Sapphire Black PCB

Teljesen fekete NYÁK. Az új Sapphire Black PCB a sziklaszilárd minőséget jelképezi, és sokkal misztikusabb megjelenést kölcsönöz az alaplapnak.

High Density Glass Fabric PCB

A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.

2oz réz PCB

A PCB rétegek gondosan válogatott rézből készült 2OZ réz PCB alacsonyabb hőmérsékletet és magasabb energiahatékonyságot kínál órajelnöveléshez.

Egyéni tuljadonságok
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- Premium 42A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
- Digi Power design
- 10 Power Phase design
Chipset
- AMD Promontory B450
Memória
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen sorozatú CPU-k (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory
- Max. capacity of system memory: 128GB**
- Supports Extreme Memory Profile (XMP) memory modules
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support.

Ryzen sorozatú CPU-k (Vermeer):

Ryzen sorozatú CPU-k (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

Ryzen sorozatú CPU-k (Pinnacle Ridge):

Ryzen sorozatú CPU-k (Picasso):

Ryzen sorozatú CPU-k (Summit Ridge):

Ryzen sorozatú CPU-k (Raven Ridge):

SR: Single Rank DIMM, 1Rx4 vagy 1Rx8 a DIMM modul címkéjén
DR: Dual Rank DIMM, 2Rx4 vagy 2Rx8 a DIMM modul címkéjén

**Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- DRAM Voltage multi-adjustment
Videokártyák
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Az alapértelmezett megosztott memória 2 GB. A megosztott memória max. mérete 16 GB.**
- Three graphics output options: D-Sub, DVI-D and HDMI
- Supports Triple Monitor
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DVI-D with max. felbontás up to 1920x1200 @ 60Hz
- Supports D-Sub with max. felbontás up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with DVI-D and HDMI 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port

*A tényleges támogatás CPU-nként változhat

**A max. 16 GB megosztott memóriához 32 GB rendszermemóriára van szükség.
Audio
- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC892/897 Audio Codec)
- Supports Surge Protection
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Slotok
AMD Ryzen sorozatú CPU-k (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge and Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)*
- 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)
AMD Ryzen sorozatú CPU-k (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)*
- 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)
AMD Athlon series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 mode)*
- 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)

- 1 x PCI Express 2.0 x1 Slot
- Supports AMD Quad CrossFireX™ and CrossFireX™

*NVMe SSD-k támogatása rendszerindító lemezként
Tárolás
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)**
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module

*Az M2_2 és SATA3_3 osztozik a sávokon. Ha bármelyik használatban van, a másik kikapcsol.

**NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
Csatlakozó
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Chassis Intrusion Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x AMD Fan LED Header***
- 1 x CPU Fan Connector (4-pin)****
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)******
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Összesen akár 12 V/3 A, 36 W teljesítményű LED csík támogatása

**Supports in total up to 5V/3A, 15W LED Strip

***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M.

****A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

*****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Hátsó panel I/O
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Szoftver és UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Kiegészítők
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets
Hardware Monitor
- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- CASE OPEN detection
- Voltage monitoring: +12V, +5V, +3.3V, Vcore
Form Factor
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Solid Capacitor design
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit*

*Summit Ridge do not officially support Windows^® 11.
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Leírás	Nyelv	Letöltési formátum
Használati útmutató	Angol	Global	China
BSMI	Multi-Language	Global	China
Gyors telepítési útmutató	Multi-Language	Global	China
RAID telepítési útmutató	Angol	Global	China
