华擎科技 ASRock 超合金、超稳定、超可靠! 华擎9系列超合金主板亮相

X99 WS

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® E5-1600/2600 v3 处理器家族，最高可支持18 核 160W 处理器
Intel X99 芯片
8*DDR4 3200+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
5*PCIe 3.0 x16, 1*PCIe 2.0 x16
AMD 4-Way CrossFireX, NVIDIA 4-Way SLI
10*SATA3, 1*eSATA, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
6*USB 3.0 (2 前置, 4 后置), 8*USB 2.0 (4 前置, 4 后置)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 双网卡, 支持 Teaming
EATX"

X99 极限玩家6

支持 LGA 2011-3 封装的 Intel ^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
8*DDR4 3000+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
3 *PCIe 3.0 x16, 2 *PCIe 2.0 x1, 1*mini-PCIe
AMD 3路 CrossFireX, NVIDIA 3路 SLI
10*SATA3, 1*eSATA, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
10*USB 3.0 (4 前置, 6 后置), 7*USB 2.0 (4 前置, 2 后置, 1 Vertical Type A)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡 + Qualcomm 千兆网卡
ATX

X99 极限玩家4

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
8*DDR4 3000+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
3*PCIe 3.0 x16, 1*PCIe 2.0 x16, 1*PCIe 2.0 x1
AMD 3路 CrossFireX, NVIDIA 3路 SLI
10*SATA3, 1*eSATA, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
6*USB 3.0 (2 前置, 4 后置), 8*USB 2.0 (4 前置, 4 后置)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡
ATX

X99 极限玩家3

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
4*DDR4 3000+(超频) 内存
支持 DDR4 UDIMM ECC* / RDIMM 内存条
2*PCIe 3.0 x16, 1*PCIe 2.0 x16, 1*PCIe 2.0 x1
AMD 3路 CrossFireX, NVIDIA Quad SLI
10*SATA3, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
6*USB 3.0 (2 前置, 4 后置), 8*USB 2.0 (4 前置, 4 后置)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡
ATX

X99M 极限玩家4

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
4*DDR4 3000+(超频) 内存
支持 DDR4 UDIMM ECC* / RDIMM 内存条
2*PCIe 3.0 x16, 1*PCIe 2.0 x16
AMD Quad CrossFireX, NVIDIA Quad SLI
10*SATA3, 1*eSATA, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
6*USB 3.0 (2 前置, 4 后置), 8*USB 2.0 (4 前置, 4 后置)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡 + Qualcomm Atheros 千兆网卡
Micro ATX

X99 专业版

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
12相CPU电源设计, 支持1300W输出
8*DDR4 3400+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
5*PCIe 3.0 x16, 1* mini-PCI Express
AMD 4路 CrossFireX, NVIDIA 4路 SLI
10*SATA3, 1* eSATA,1*超级 M.2 (PCIe Gen3 x4 & SATA3), 1*M.2 (PCIe Gen2 x4 & SATA3)
11* USB 3.0 (4 前置, 6 后置, 1 直立式 Type A), 6* USB 2.0 (4 前置, 1 后置, 1 费特拉提鼠标接口)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡+ Qualcomm Atheros Killer LAN
EATX

X99X 杀手版

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
8*DDR4 3000+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
3*PCIe 3.0 x16, 2*PCIe 2.0 x1, 1* mini-PCI Express
AMD 3路 CrossFireX, NVIDIA 3路 SLI
10*SATA3, 1* eSATA,1*超级 M.2 (PCIe Gen3 x4 & SATA3)
10* USB 3.0 (4 前置, 6 后置), 7* USB 2.0 (4 前置, 1 后置, 1 费特拉提鼠标接口, 1 直立式 Type A)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡+ Qualcomm Atheros Killer LAN
ATX

X99M 杀手版

支持 LGA 2011-3 封装的 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
Intel X99 芯片
4*DDR4 3000+(超频) 内存
支持 DDR4 UDIMM ECC* / RDIMM 内存条
2*PCIe 3.0 x16, 1*PCIe 2.0 x16
AMD Quad CrossFireX, NVIDIA Quad SLI
10*SATA3, 1*eSATA, 1*超级 M.2 (PCIe Gen3 x4 & SATA3)
6*USB 3.0 (4 前置, 2 后置), 8*USB 2.0 (4 前置, 3 后置, 1 费特拉提鼠标接口)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡 + Qualcomm Atheros Killer 网卡
Micro ATX

X99 超频方程式

支持 LGA 2011-3 封装的Intel^® Core™ i7 与 Xeon^® 18 核处理器家族
12相CPU电源设计, 支持1300W输出
Intel X99 芯片
8*DDR4 3400+(超频) 内存，最高可支持 128GB
支持 DDR4 UDIMM ECC* / RDIMM 内存条
5*PCIe 3.0 x16, 1* mini-PCI Express
AMD 4路 CrossFireX, NVIDIA 4路 SLI
10*SATA3, 1* eSATA,1*超级 M.2 (PCIe Gen3 x4 & SATA3), 1*M.2 (PCIe Gen2 x4 & SATA3)
11* USB 3.0 (4 前置, 6 后置, 1 直立式 Type A), 6* USB 2.0 (4 前置, 1 后置, 1 费特拉提鼠标接口)
7.1 声道高保真音频, 支持高保真二代 & DTS 连接
Intel 千兆网卡+ Qualcomm 千兆网卡
三防镀膜技术
超频方程式电源/接口/散热/监控模块
EATX

*ECC 仅透过 Intel^® Xeon^®支持.


	支持 LGA 2011-3 封装 Intel^® Core™ i7 与 Xeon^® 18 核处理器家族

	12相CPU电源设计, 支持1300W输出
	华擎多数X99主板皆备有12相CPU电源设计，而X99 超频方程式费特拉提 X99 专业版，两张强者必备主机板更是成功挑战不可能的极限规格，12相CPU电源设计加上24颗超级双芯片MOS，支持CPU瓦数高达不可思议的1300W






	支持 DDR4 UDIMM ECC* / RDIMM 内存条
	本主板支持 DDR4 UDIMM ECC，RDIMM (Registered DIMM) 内存条，提供服务器等级的性能以及持久的高负荷系统运算。 ECC 仅透过 Intel^® Xeon^®支持.


	支持高达 128GB 内存
	本主板设计支持 DDR4 8-DIMM 四通道内存，每根插槽支持16GB内存模块，最高可达 128 GB，能够满足最大负荷的系统运算。

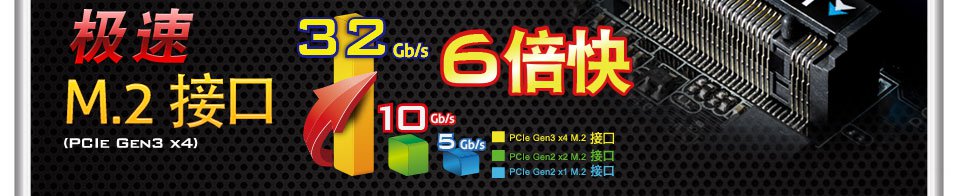

	超級M.2

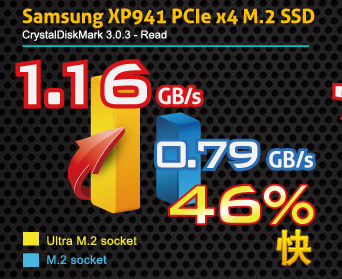

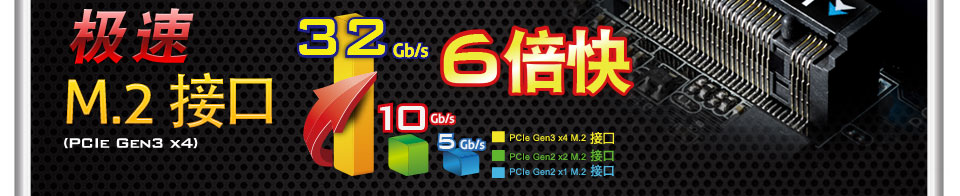

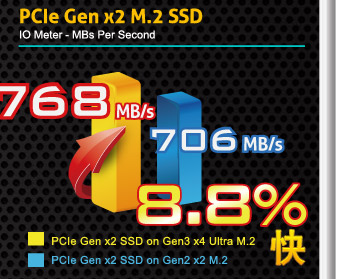

	板载超級M.2 接口是为下一代固态硬盘等设备准备的全新接口界面，华擎是全球第一家将 PCIe Gen3 x4 M.2 接口应用在主板上的品牌，这样的超级 M.2接口将速度提升至 32Gb/s，比普通 M.2 Gen2 x1 接口的 5Gb/s 快6倍。除了支持PCIe Gen3 x4 M.2 模块, 超级M.2 更可同时支持 SATA3 6Gb/s 接口的M.2装置。

与其它M.2 相比, 超级M.2 直接从CPU支持PCIe Gen3 x4频宽，延迟率更低，速度更快。

支持5种尺寸M.2装置: 30 mm, 42 mm, 60 mm, 80 mm 以及 110 mm

超合金散热器

超大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠

内存供电高效合金电感

专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。

超级双芯MOS

在一个 MOSFET 中结合两层硅片，超级双芯MOS提供了更大的硅片区域及更低的 Rds(on)，因此可以更有效地为 CPU Vcore 供电。

内存供电采用次世代MOS

次世代 MOS 具备更低的电阻，仅仅 2.9 mΩ，不仅拥有更低的工作温度，也能使内存插槽供电更有效率。此外，华擎 9 系列主板经过特殊设计，让次世代 MOS 可抵挡高达 15KV 的静电，与传统 MOS 仅能抵挡 2KV 相比，提供 7.5 倍的抗静电保护！








		华擎主板在次世代 MOS 区域使用独家设计，可有效抵挡静电伤害，提供比传统 MOS 高 7.5 倍的抗静电保护 * 人体模式
	华擎次世代MOS

	传统MOS

Nichicon 12K白金电容

与其他高阶主板所使用的电容仅有 10,000 小时使用寿命相比，华擎率先采用 Nichicon 12K 顶级白金电容，具备至少 12,000 小时的使用寿命*，让您系统稳定运作更有保障。


使用寿命
华擎主板Nichicon 12K白金电容
	12,000 小时*


其他高端主板电容
	10,000 小时

* 以业界标准摄氏 105 度环境温度测试

60A高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。



饱和电容
60A高效电感




传统电感

宝石黑PCB

华擎科技对于各种细节绝不妥协，极致宝石黑 PCB 不仅散发出神秘气息，更代表最高质量的制造工艺.

	服务器专用电源设计
	这个主板配备了伺务器专用的电压转换设计，一组可将3.3V电压转为1.5V，另外一组可将3.3V转为1.8V，比起线性设计，这种电源转换设计拥有更好的供电效率。超紧凑型电源的设计，为您的主板提供更高效电力传输，消耗更少的能量，从而给系统提供更好的供电效率。

高效的电源设计


3.3V to 1.5V		3V to 1.8V

传统的电源设计	华擎的开关电源设计	传统的电源设计	华擎的开关电源设计


			Iload=0.1A
	Iload=0.25A		*E = 电压转换效率
















	超薄的设计以满足1U机箱
	主板背面安装的都是超短螺钉，处理器背面挡板高度小于3mm，这使得主板能匹配服务器等级1U机箱标准。

	超薄板身设计	一般设计

	伺服务器等级的专业英特尔双网络接口
	Intel^® 网络控制芯片 I217LM和I210AT都是低功率，千兆网络控制器，可用于服务器和工作站的系统配置。


	支持 NVIDIA^® 4路 SLI™, AMD 4路 CrossFireX™
	本主板支持 DDR4 UDIMM ECC，RDIMM (Registered DIMM) 内存条，提供服务器等级的性能以及持久的高负荷系统运算。 ECC 仅透过 Intel^® Xeon^®支持.

	支持 DDR4 UDIMM ECC* / RDIMM 内存条
	本主板支持 DDR4 UDIMM ECC，RDIMM (Registered DIMM) 内存条，提供服务器等级的性能以及持久的高负荷系统运算。 ECC 仅透过 Intel^® Xeon^®支持.


	支持高达 128GB 内存
	本主板设计支持 DDR4 8-DIMM 四通道内存，每根插槽支持16GB内存模块，最高可达 128 GB，能够满足最大负荷的系统运算。

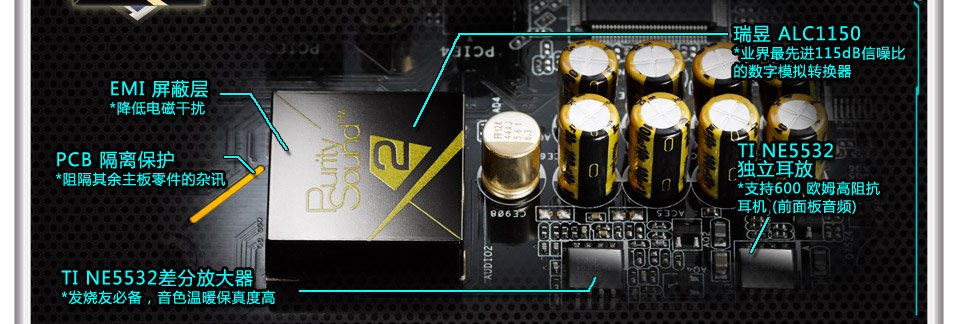

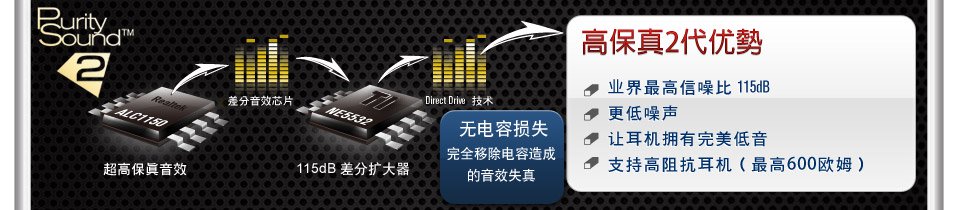

	高保真2代

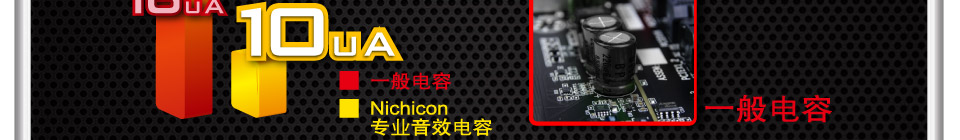

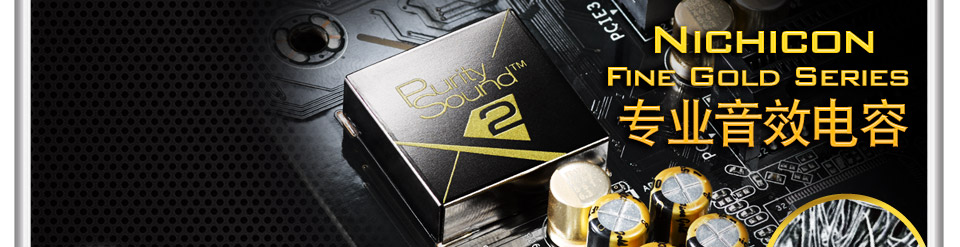

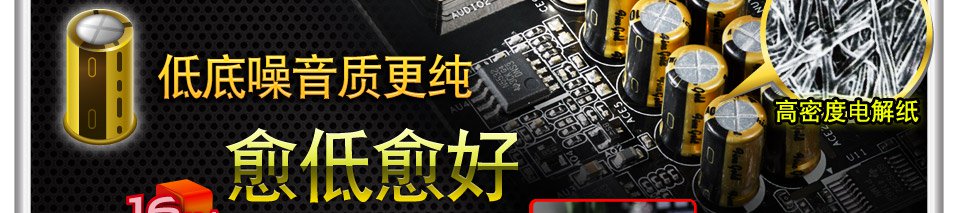

	高保真2代技术包括基于瑞昱 ALC1150 音频编译码器的 7.1 声道高保真音频、带差分放大器的 115dB 信噪比数模转换器、无电容直接驱动技术、EMI 屏蔽盖、PCB 隔离屏蔽和 DTS Connect。而 Nichicon Fine Gold Series 专业音效电容可以显著降低噪声水平，甚至可以满足最挑剔音频发烧友的使用需求。

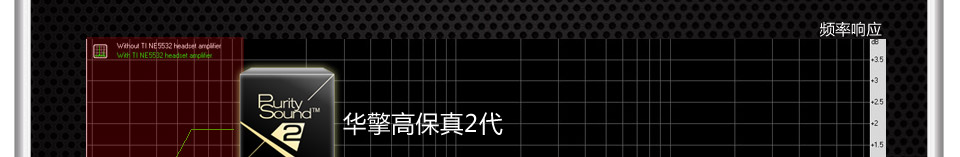

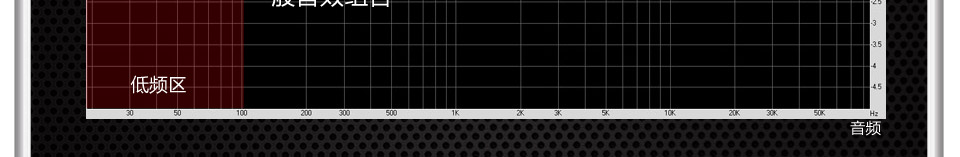

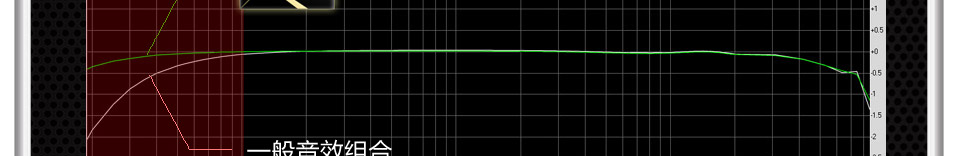

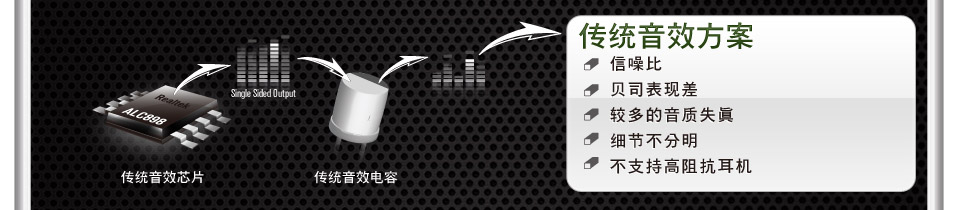

此频率响应图表是在 32 欧阻抗下模拟普通耳机测试而得。实验显示显示传统音频方案的频率响应在低频率时显着下降，而华擎高保真2代技术则能保持其频率响应水平，与传统方案(1.6dB)相比提供高达20%的效能改善，更能通过 TI^® NE5532 扩大器提供较好的低音音效。

华擎云 – 您的私人云存储，简便易用、随时连接

华擎云* 技术使您的移动设备和电脑之间可以进行无缝连接，并且支持多台设备同时使用 File Explorer 云端服务！华擎将云计算推向新一级别，提供华擎云 – Orbweb.ME Professional 一年免费服务 (价值美金 $49.99)，以及一个月 Orbweb.ME Ultimate 支持远程桌面技术免费升級版！立即下载 Orbweb ME 主机软件，输入华擎云促销码「ASR2014B」，即可使用以上所有服务。

*OrbWeb ME 乃由第三方公司Kloudian Systems Inc.提供，Kloudian Systems Inc.保留不径另行事前通知即单方面限制、修改OrbWeb ME之使用条件，或停止提供免费OrbWeb ME之权利。OrbWeb ME不属于本主机板产品保固范围，且华擎科技(股)有限公司针对OrbWeb ME不负担维修或任何瑕疵担保责任。更多細節請訪問官方網站：http://www.asrock.com/feature/cloud/index.cn.html

华擎硬盘管家

华擎在SATA接口旁提供一个专用的4-Pin硬盘管家接口。使用这个接口连接硬盘，你可以在需要的时候在系统内使用软件开启或关闭相应硬盘，硬盘关键技术可以保护更多隐私、节省更多能源并延长硬盘使用寿命。

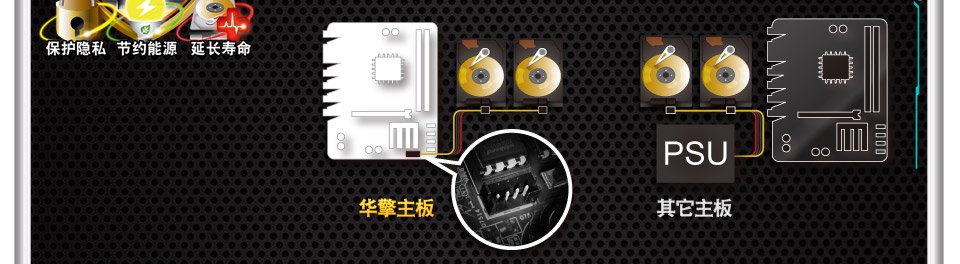

硬盘通过硬盘管家连接到主板，可在需要时开启或关闭

硬盘连接到电源，只能在开关机时才能开关硬盘

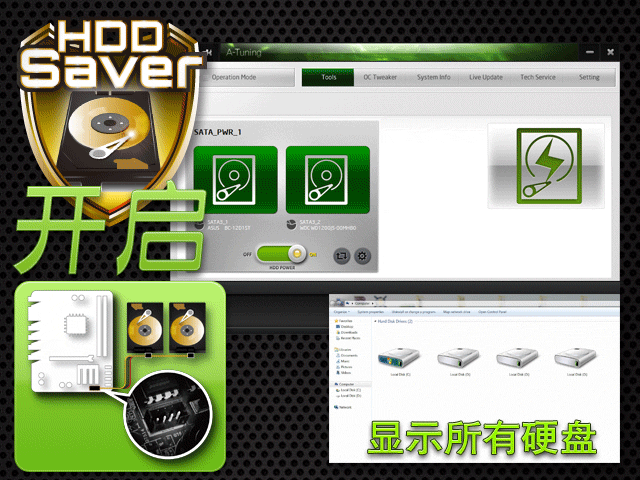

在操作系统中使用热键 [Ctrl + Alt + S] 运行硬盘管家技术

一旦关闭由专用的4-Pin硬盘管家接口连接的硬盘，这些硬盘就会从档案浏览器画面中消失，使他人无法得知它们的存在，也无法从这些硬盘存取您的隐密数据，让您有效保护个人隐私。

在需要时，为保护隐私可关闭并隐藏指定硬盘。

没有硬盘管家技术，所有硬盘都是可见的，你的隐私不被保护！

除了系统盘之外，一般人还拥有数颗数据盘，以及不常使用的光驱等等。然而，这些闲置装置非但不断消耗电力，还持续增加系统内部温度。有了「硬盘管家」的环保设计，您可以随时关闭它们的电源，节省更多不必要的能源浪费。而当您有需要时，随时都可以再次启动它们。

随时依照您的需求启动或关闭硬盘和光驱，节省更多电力！

硬盘故障是许多人心中永远的痛，更别说那些一去不回的重要资料、陈年照片和珍藏的視頻短片。还好，「硬盘管家」帮助您避免频繁启动或关闭硬盘，从而减少意外耗损和故障的风险，大幅延长硬盘的使用寿命。

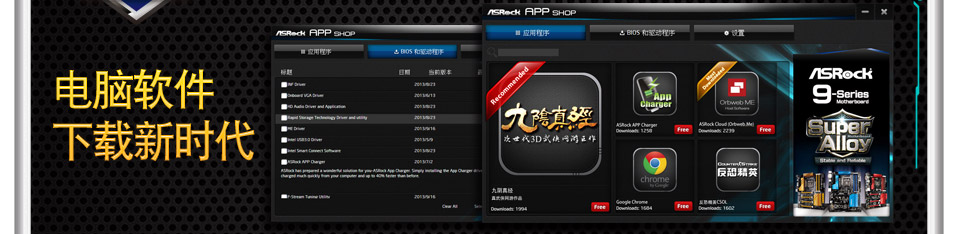

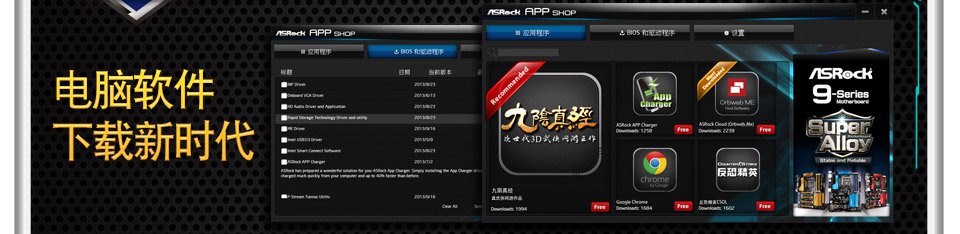

华擎应用市场

华擎应用市场是您最方便的 BIOS 及软件升级程序, 不定时提供最新版本 BIOS 及各种支持软件供用户下载, 更独家整合多款知名游戏, 让玩家轻松连结游戏世界。华擎这款业界首创新软件「应用市场」, 不仅让玩家可以轻松地维护系统, 让系统随时保持在最新状态, 不必担心软硬件的兼容性问题之外, 还能实时串联最夯电玩, 更可以第一时间了解华擎最新技术, 随时获得最完善的支持服务！中国区最新加入合作的两款重量级游戏分别是来自盛大的《九阴真经》和来自世纪天成的《CSOL反恐精英》，目前这两款游戏已经上线华擎应用市场，与其他众多热门游戏提供的华擎专属礼品包一起等你！

华擎应用市场是业界首创提供多合一下载软件程序的实用工具，整合多项实用PC软件与游戏。中國地區玩家透过华擎应用市场下载《九阴真经》、《反恐精英OL》款游戏，就能免费兑换专属虚宝，数量有限，送完为止！

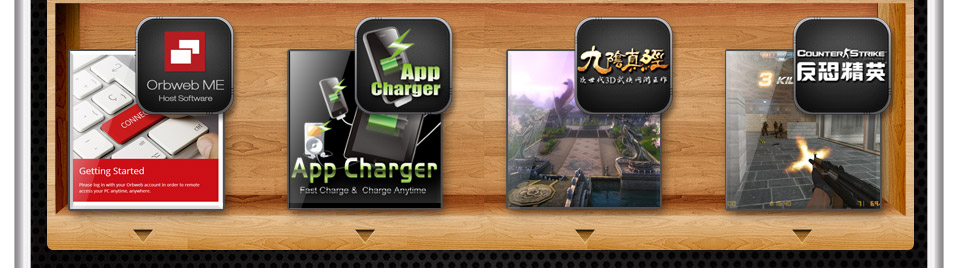

Orbweb ME :	App Charger :	九阴真经 :	反恐精英CSOL :
华擎云 – 您的私人云存储，简便易用、随时连接	快速充电、随时充电	真武侠网游作品	著名FPS游戏《反恐精英》（CS）的正统续作

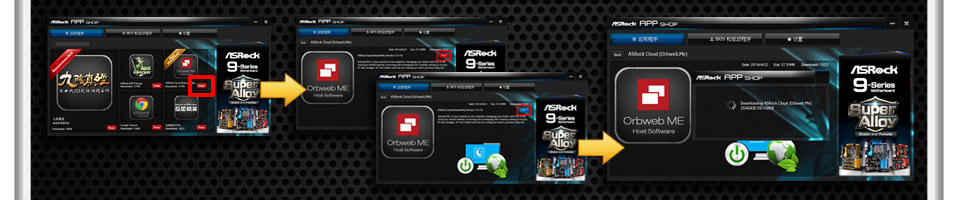

轻松下载应用程序
步骤 1:	步骤 2:	步骤 3-1:
点击选择感兴趣的应用程序	将鼠标移到 & 点击	即可成功下载应用程序

步骤 3-2:

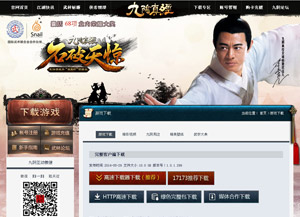

若是下载游戏应用程序，画面连结到游戏网站，点击"下载"即可成功下载游戏。(每款游戏下载方式不同，请自行参照游戏页面指示)
