Z590M-ITX/ax

第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応
8 フェーズ Dr.MOS 電源設計
DDR4 5066MHz (OC)
1 x PCIe 4.0 x16
グラフィックス出力オプション: HDMI, DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック), Nahimic オーディオ
4 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4),
1 x ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
1 x 背面 USB 3.2 Gen2x2 Type-C (20Gb/s)
5 x USB 3.2 Gen2 (4 x Rear, 1 x Front Type-C)
2 x フロント USB 3.2 Gen1
3 x USB 2.0 (1 x Rear, 2 x Front)
Dragon 2.5 ギガビット LAN, Intel^® ギガビット LAN
Intel^® 802.11ax WiFi 6E BT 5.2

製品の特長
製品の規格
サポート

販売拠点

Dr. MOS

Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです！従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。

Premium 60A Power Choke

Compared to traditional chokes, ASRock’s premium 60A power chokes effectively make the saturation current up to three times better, thus providing enhanced and improved Vcore voltage to the motherboard.

8 電源フェーズ設計

頑丈なコンポーネントと CPU への完全かつスムーズな電力供給が特徴です。さらに、上級ゲーマー向けに、最低温での強化された性能を実現します。

ベース周波数ブースト（BFB）技術

KシリーズCPUとZファミリプラットフォームのみが最大能力で動作できると言われていました。しかし、ASRock BFB（ベース周波数ブースト）技術を使用すると、非KシリーズCPUをASRockの500シリーズマザーボード（非Zモデルも含む）にインストールし、プロセッサーの隠されたパワーでベース周波数ブーストをすぐに利用できます。

ASRock BFBにより、Kシリーズ以外のCPUとZシリーズ以外のマザーボードでも周波数ブーストを利用できますが、現在のところ周波数ブーストへの対応は、リグに適用されている冷却システムにより異なります。

* BFB周波数性能の結果は、CPUやハードウェア構成によって異なる場合があります。この表に示されている周波数は、参考値です。

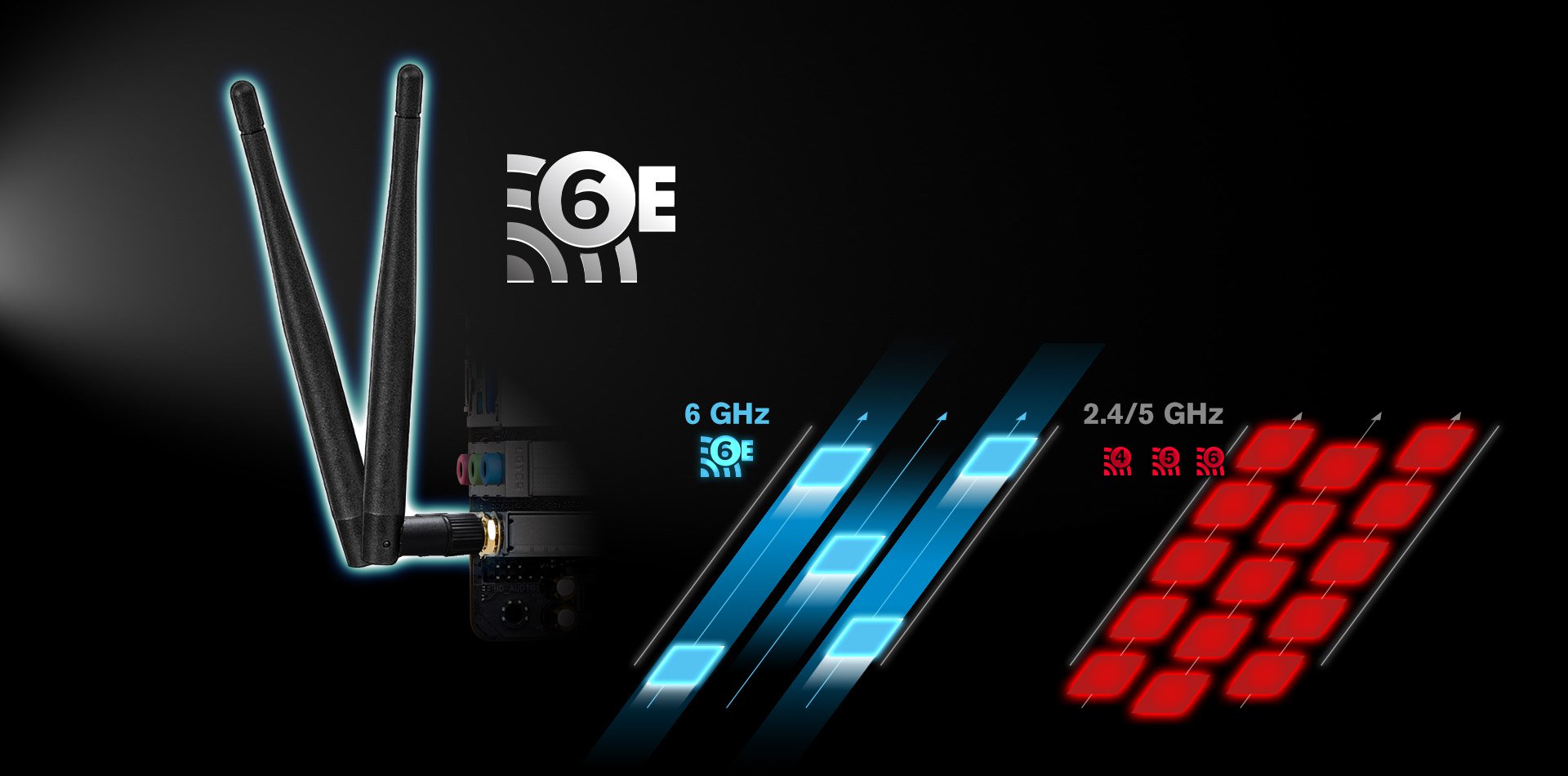

Wi-Fi 6E 802.11ax

Wi-Fi 6E テクノロジーは、まったく新しい 6GHz スペクトル帯域に拡張されます。これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことができます。 Wi-Fi 6E は、より高速なサービスを提供するだけでなく、低遅延を強化し、5G ネットワークと同等のサービスレベルをサポートします。

現在、各国の規制状態が異なるため、Wi-Fi 6E (6GHz 帯) は有効になっていません。 Windows^® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効になります。アップデートは 2021 年半ばに利用可能になる予定です。

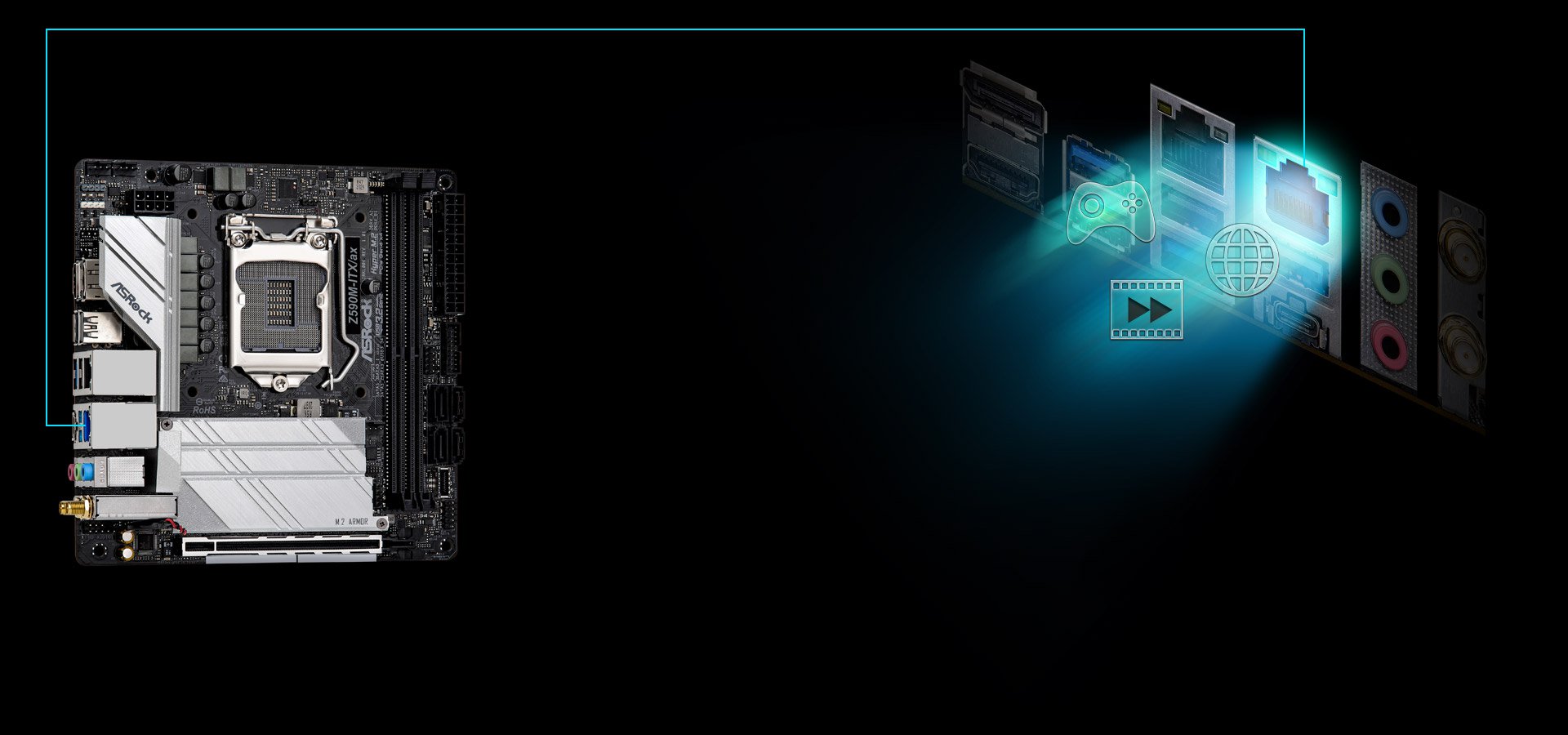

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

他のネットワークトラフィックよりも先にゲームトラフィックを自動的に検出して高速化することで、スムーズでひっかかりのないインゲーム性能と競争力を提供します。

ライティングをお好みに合わせて調整できます – ポリクローム RGB

このマザーボードにはオンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、ストリップ、CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスに接続できます。ユーザーは、ポルクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期して、自分だけの独自のライティング効果を作成することもできます。

*アドレサブル RGB LED ヘッダーは、最大定格が 3A (5V) の WS2812B アドレサブル RGB LED ストリップ (5V/Data/GND) に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大定格が 3A（12V）の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

サウンドトラッカーは、主要なサウンドの発信方向を示す視覚的インジケータです。各サウンドは、ゲーム中に完全に没頭できるようにレーダー上で360°に適切に配置されます。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.2 Gen2
- ASRock フロントパネルType-C USB 3.2 Gen2 ポート (10 Gb/s)
- ASRock USB 3.2 Gen2x2 Type-C ポート (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A ポート (10 Gb/s)
ASRock スーパーアロイ
- プレミアム 60A パワーチョーク
- 50A Dr.MOS
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- サファイアブラック PCB
- 高密度ガラス繊維 PCB
- 8 レイヤー PCB
2.5G LAN
Intel^® 802.11ax Wi-Fi 6E

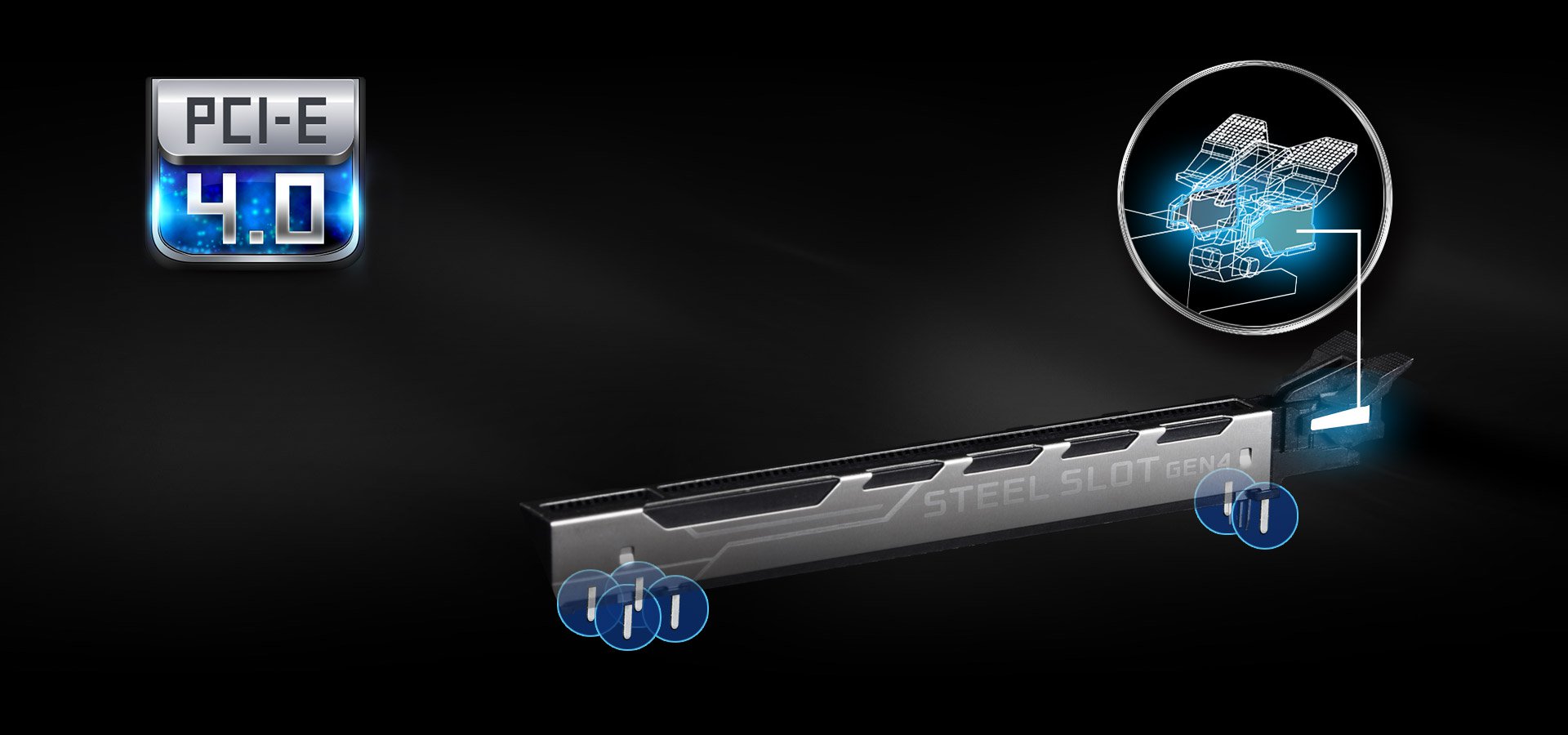

ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク

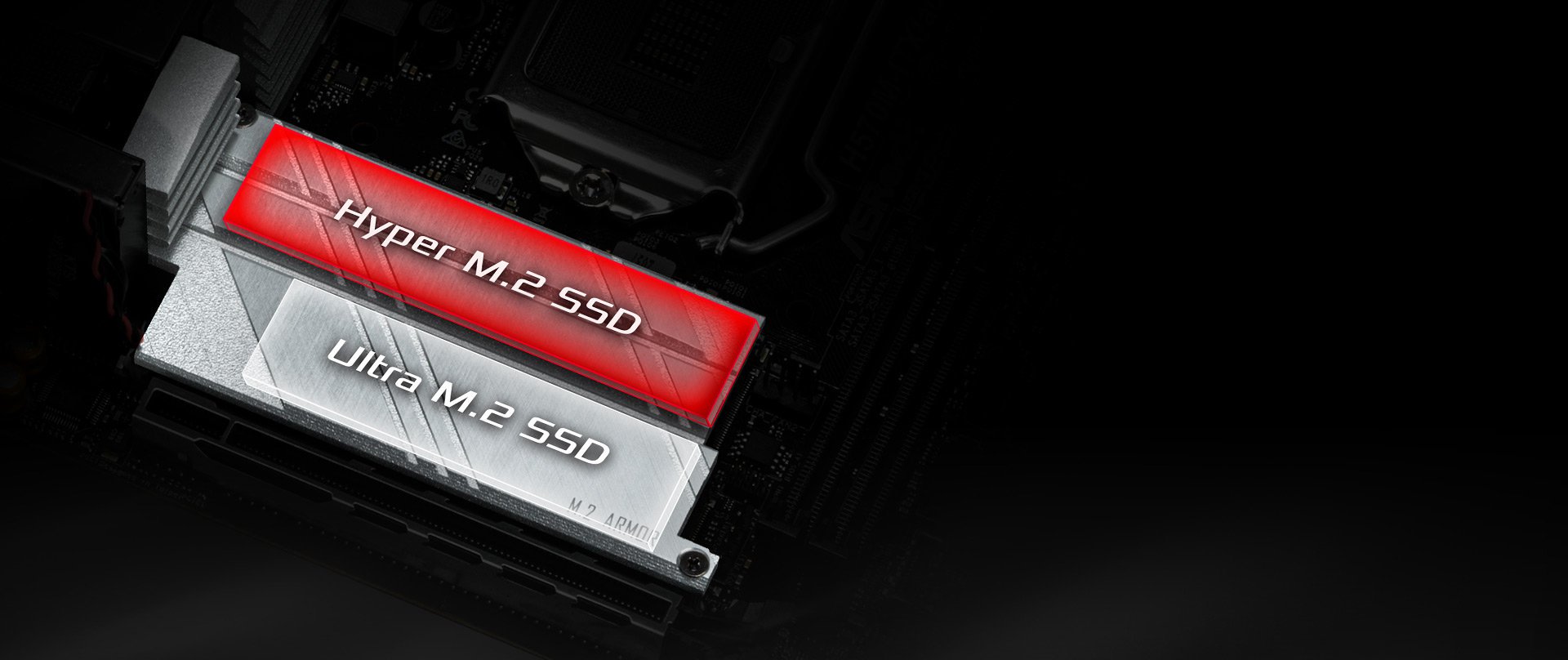

ASRock Hyper M.2 (PCIe Gen4x4)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- 第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応 (LGA1200)
- デジタル電源
- 8 電源フェーズ設計
- Intel^® Turbo Boost Max テクノロジ 3.0 対応
- Intel^® K-Series unlocked CPU に対応
チップセット
- Intel^® Z590
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 2 x DDR4 DIMM スロット
- 第11世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 5066+(OC)*
- 第10世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 4600+(OC)*
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 64GB**
- Intel^® 究極のメモリプロファイル (XMP) 2.0 対応

*11th Gen Intel^® Core™（i9/i7/i5）は、3200までのDDR4に対応します。; Core™(i3）は2666までのPentium®およびCeleron®に対応します。
10th Gen Intel^® Core™（i9/i7）は、2933までのDDR4に対応します。; Core™(i5/i3）は2666までのPentium®およびCeleron®に対応します。

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST 電圧マルチ調整
内蔵グラフィック
- 第11世代インテルCore™プロセッサーはインテルXeグラフィックスアーキテクチャー（第12世代）をサポートします. 第10世代インテル®Core™プロセッサーは、第9世代グラフィックスをサポートします
- デュアルグラフィックス出力: HDMI、DisplayPort 1.4 コネクタは独立したディスプレイコントローラーです
- HDMI 2.0 に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz および第 11 世代インテル Core™ プロセッサー
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz および第 10 世代インテル Core™ プロセッサー
- 最大以下の解像度で DisplayPort 1.4 入力をサポートします 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 2.0 をサポート (HDMI モニターが必要)
- HDCP 2.2 および DisplayPort および HDMI ポート (HDCP 2.3 ready および第 11 世代インテル Core™ プロセッサー)

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.
グラフィック仕様はCPUタイプによって異なる場合があります。
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- サージ保護に対応
- Nahimic オーディオ
ネットワーク
1 x 2.5 ギガビット LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応 1 x ギガビット LAN 10/100/1000 Mb/s (Intel^® I219V)
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応
無線 LAN
- Intel^® 802.11ax Wi-Fi 6E モジュール
- IEEE 802.11a/b/g/n/ax
- 拡張6GHz帯域サポートを備えたデュアルバンド2x2 160MHzをサポート*
- 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応
- Bluetooth 5.2 + ハイスピードクラス II に対応
- MU-MIMO

*現在、各国の規制状態が異なるため、Wi-Fi 6E (6GHz 帯) は有効になっていません。 Windows^® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効になります。アップデートは 2021 年半ばに利用可能になる予定です。
拡張スロット
第 11 世代インテル Core™ プロセッサー
- 1 x PCI Express 4.0 x16 スロット*
第 10 世代インテル Core™ プロセッサー
- 1 x PCI Express 3.0 x16 スロット*

- 1 x Vertical M.2 ソケット（Key E）には WiFi-802.11ax PCIe WiFi モジュールがバンドルされています (背面入出力上)

*起動ディスクとして NVMe SSD に対応
1 つの x16 倍スロットを 2 つの 8 倍スロットに拡張する PCIe ライザーガードに対応
ストレージ
- 4 x SATA3 6.0 Gb/s コネクタ
- 1 x ハイパー M.2 ソケット (M2_1), M Key type 2280 M.2 PCI Express モジュール最大 Gen4x4 (64 Gb/s) (M2_1スロットは第11世代インテル®プロセッサーセッサーのみでサポートされています。)*
- 1 x ウルトラ M.2 ソケット (M2_2), M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応*

*Intel^® Optane™ テクノロジーに対応 (M.2_2 only)
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット
RAID
- SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応
- M.2 NVMe ストレージデバイス向けの RAID 0 および RAID 1 に対応*

*M2_1 内の PCIe モード SSD 向けの RAID 機能を使用できるのは Intel^® SSD が取り付けられている場合だけです。
コネクタ
- 1 x RGB LED ポート*
- 1 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x 筐体ファンコネクタ (4 ピン)****
- 1 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ
- 1 x USB 2.0 ポート (2 USB 2.0 ポート対応) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネル Type C USB 3.2 Gen2 ヘッダー (静電気放電 (ESD) 保護に対応)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

****シャーシファンコネクタは、シャーシファンを最大1A (12W) のファン電源でサポートします。

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CHA_FAN1/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。
後部出入力ポート
- 2 x アンテナポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2x2 Type-C ポート (20 Gb/s) (静電気放電 (ESD) 保護に対応)
- 4 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)
- 1 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応)
- 2 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- HD オーディオジャック: サウンド入力 / フロントスピーカ / マイクロフォン
ソフトウェアと UEFI
ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.
付属ディスク
- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー
付属品
- ユーザーマニュアル/クイックインストールガイド、サポートディスク、I/O パネル
- 2 x SATAフラットケーブル
- 2 x ASRock WiFi 2.4/5/6 GHz アンテナ
- 2 x M.2 ソケット用ねじ
ハードウェアモニター
- ファンタコメータ: CPU, シャーシファン、シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, シャーシファン、シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, シャーシファン、シャーシ / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore
規格
- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 レイヤー PCB
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
認証
- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
