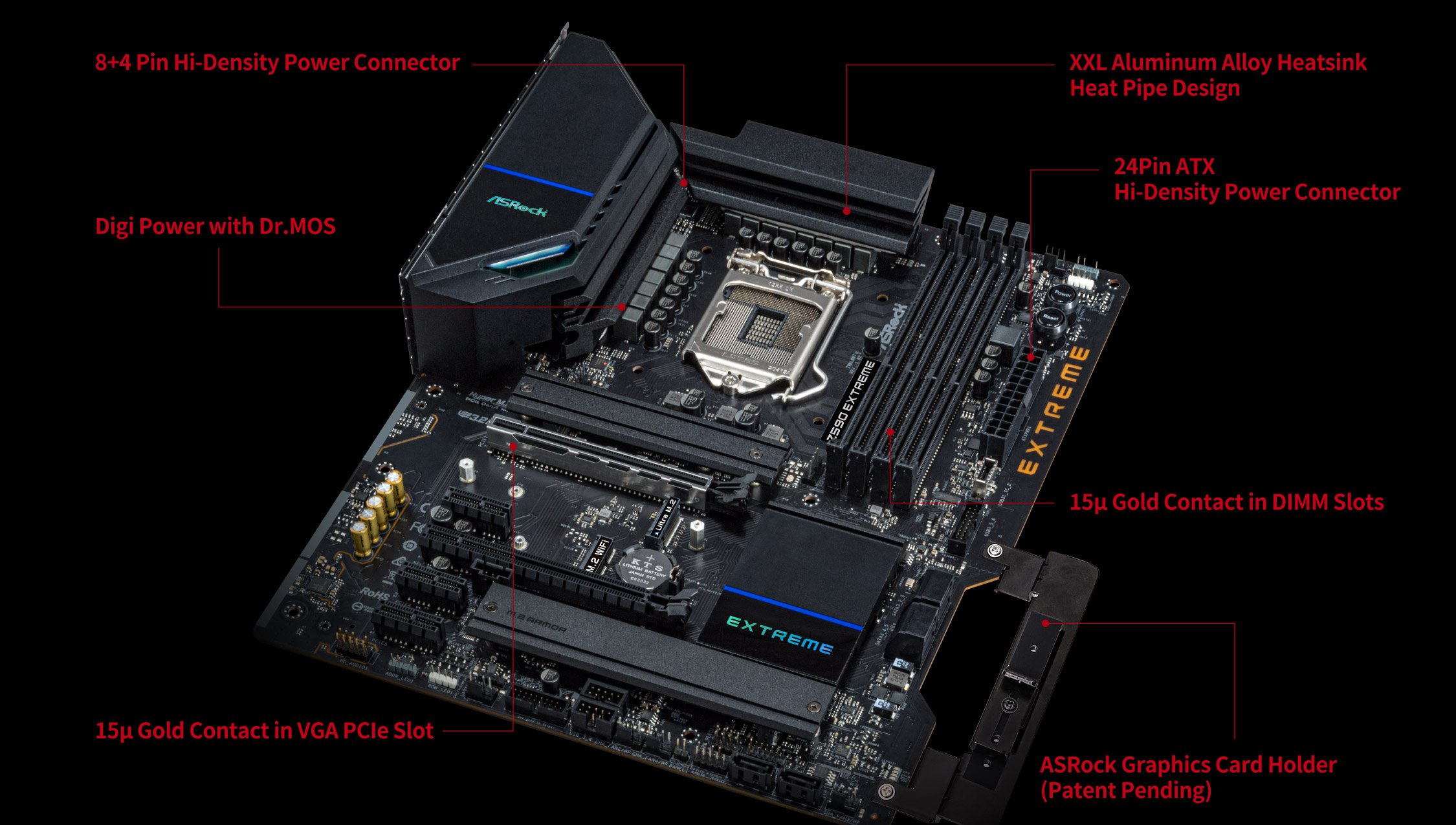

Z590 Extreme

Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors
14 Phase Dr.MOS Power Design
Supports DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 3 x PCIe 3.0 x1, 1 x M.2 Key-E for WiFi
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
2 x Ultra M.2 (PCIe Gen3 x4 & SATA3)
1 x USB 3.2 Gen2x2 Front Type-C (20Gb/s)
Rear USB 3.2 Gen2 Type A+C (10Gb/s)
6 x USB 3.2 Gen1 (2 x Rear, 4 x Front)
6 x USB 2.0 (2 x Rear, 4 x Front)
Dragon 2.5 Gigabit LAN, Intel^® Gigabit LAN
ASRock Graphics Card Holder (Patent Pending)

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

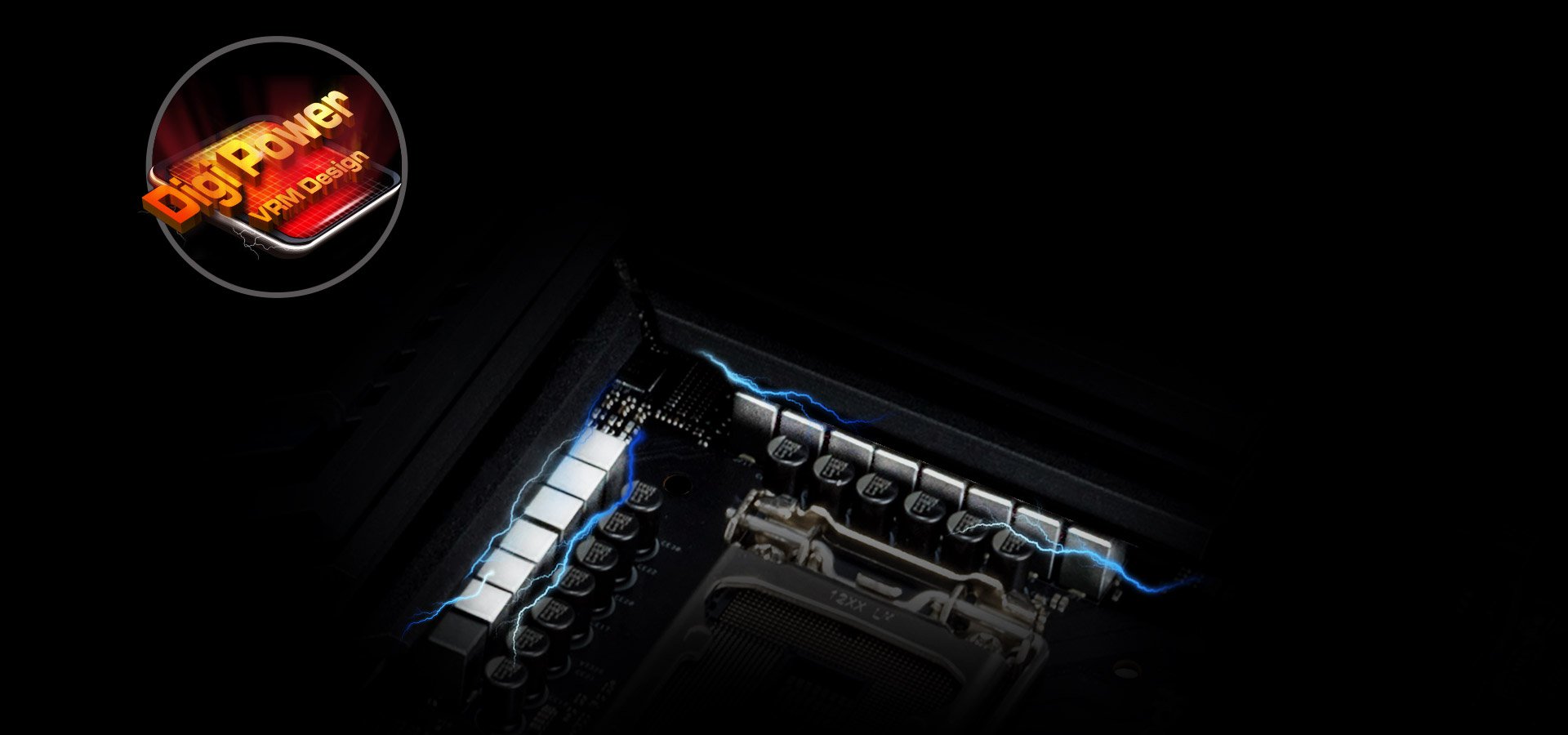

Dr. MOS

Dr.MOS ist die integrierte Power-Stage-Lösung, die optimal für synchrone Buck-Set-Down-Spannungsanwendungen ausgelegt ist! Im Vergleich zu herkömmlichen diskreten MOSFETs liefert sie auf intelligente Weise einen höheren Strom für jede Phase und sorgt so für bessere thermische Eigenschaften und eine überlegene Leistung.

Premium 60A Leistungsdrossels

Im Vergleich zu herkömmlichen Drosseln ist der Sättigungsstrom bei ASRock's hochwertigen 60A-Leistungsdrosseln bis zu dreimal höher, wodurch die Vcore-Spannung auf der Hauptplatine stabilisiert wird.

14 Phasen Spannungswandlung

Ausgestattet mit haltbaren Komponenten und einer reibungslos arbeitenden Stromversorgung der CPU. So ergeben sich insbesondere für fortgeschrittene Gamer unübertroffene Übertaktungsmöglichkeiten und eine verbesserte Leistung bei niedriger Temperatur.

PCIe 4.0 High Speed M.2-Lösung

Dieses Motherboard ist in der Lage, mehrere M.2-Datenträger aufzunehmen. Dabei wird sogar auf einem M.2-Slot der neue PCI-Express 4.0 Standard unterstützt. Das Mainboard ist damit in der Lage, den doppelten Datendurchsatz im Vergleich zur vorherigen dritten Generation zu erreichen.

Der M.2-Kühlkörper ist standardmäßig auf dem Sockel M.2_1 angebracht, da dieser Anschluss direkt für die optimale Zusammenarbeit mit den Intel^®-Prozessoren der 11. Generation ausgelegt ist. Sie können ihn auch für M.2_2 verwenden, wenn Sie einen Intel^® 10th Gen Prozessor verwenden, um eine bessere Wärmeableitung zu erhalten.

Dragon LAN mit 2,5 Gb/s

Die intelligente 2,5Gb/s-Netzwerkplattform wurde für eine maximale Netzwerkleistung beim Einsatz in einem Heimnetzwerk, für Content-Ersteller, Online-Gamer und hochwertige Media-Streams entwickelt. Steigern Sie Ihre Netzwerkleistung durch eine um den Faktor 2,5 erhöhte Bandbreite im Vergleich zu herkömmlichen Gigabit-Netzwerken. Genießen Sie das schnellere und unkomplizierte Konnektivitätserlebnis bei Games, Dateiübertragungen und Backups.

Es erkennt und beschleunigt automatisch den Gaming-Traffic und priorisiert diesen vor anderen Daten, wodurch ein flüssiges und lag-freies Gaming ermöglicht wird, das Ihnen einen Wettbewerbsvorteil bietet.

BESTIMMEN SIE IHRE BELEUCHTUNG SELBST - POLYCHROME RGB

Steel-Legend-Mainboards liefern eine atemberaubende Leistung und verfügen über eine herausragende Ästhetik! ASRock stellt Ihnen eine umfassende Steuerung zur Verfügung, mit der Sie die verbauten RGB-LEDs oder angeschlossene LED-Leisten, CPU-Lüfter, Gehäuse-LEDs und alle weiteren RGB-Geräte problemlos betreiben können. Die Geräte können zudem über das gesamte Spektrum von Zubehör mit Polychrome-RGB Sync-Zertifizierung synchronisiert werden.

*Der adressierbare RGB-LED-Header unterstützt adressierbare RGB-LED-Leisten (5V/Data/GND) nach dem Standard WS2812B mit einer maximalen Leistung von 3A (5V), einer maximalen Anzahl von 80 LEDs und einer Länge von bis zu zwei Metern.
*Der RGB-LED-Header unterstützt RGB-LED-Leisten (12V/G/R/B) nach dem Standard 5050, mit einer maximalen Leistung von 3A (12V) und einer Länge von zwei Metern.

Nahimic Audio

Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.

Der Sound Tracker ist ein visueller Indikator, der Ihnen die Richtungen anzeigt, aus denen vorherrschend Geräusche kommen. Jeder Ton wird präzise auf einem 360°-Radar angezeigt, so dass Sie vollständig in das Spiel eintauchen können.

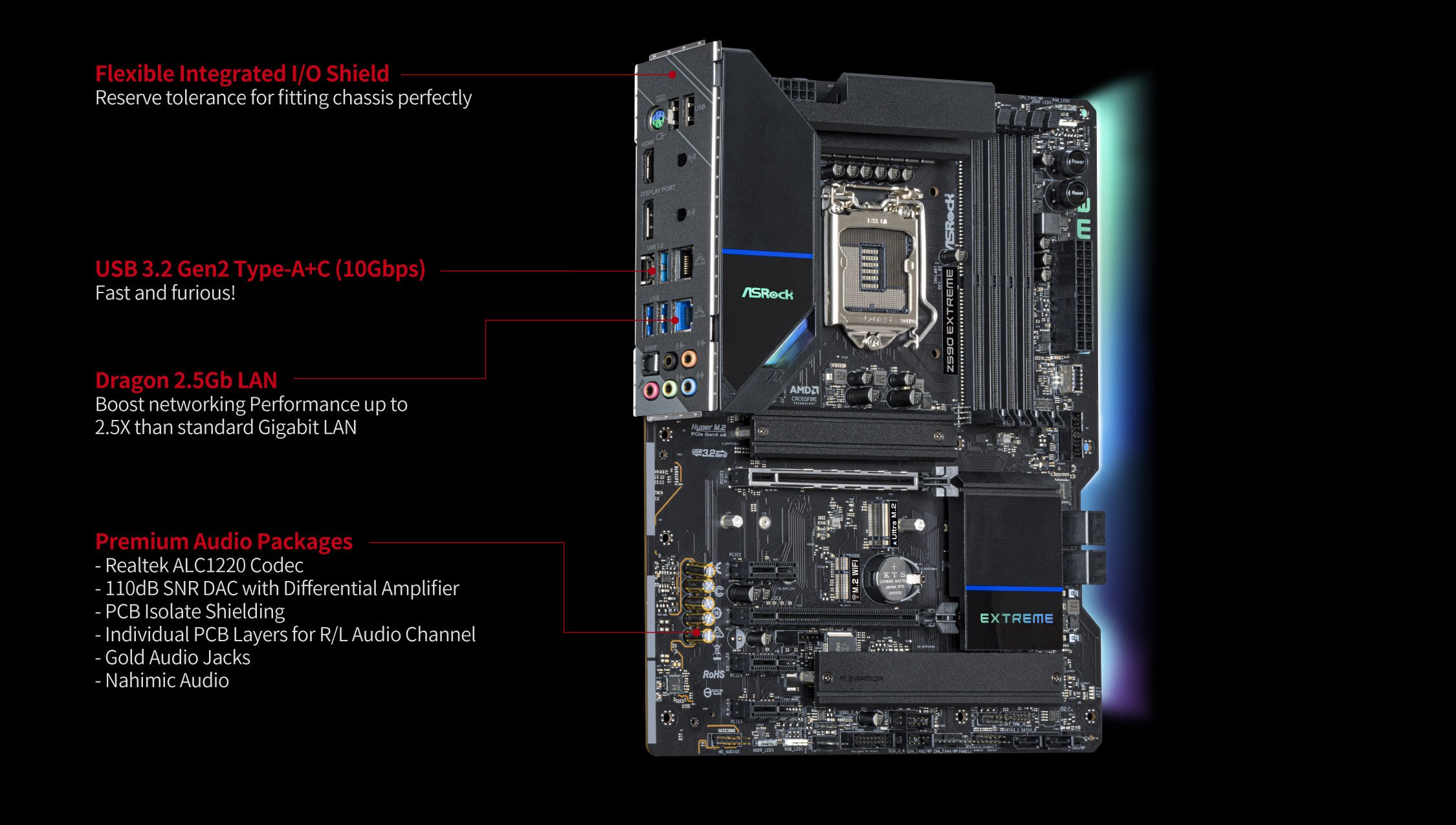

Flexibel integrierbare I/O-Blende

Im Gegensatz zu den fest montierten I/O-Blenden, die lediglich über schicke Designs verfügen, verfügt die flexibel integrierbare I/O-Blende über eine größere Anpassungstoleranz und ermöglicht es Ihnen, die I/O-Blende bei der Board-Installation anzupassen, so dass sie sich perfekt in das Gehäuse einfügt, ganz ohne mechanische Probleme.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Shaped PCB Design
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors (LGA1200)
- Digi Power design
- 14 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology
- Supports Intel^® K-Series unlocked CPUs
Chipsatz
- Intel^® Z590
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4800+(OC)*
- 10th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4666+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB**
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*11th Gen Intel^® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium^® and Celeron^® support DDR4 2666 natively.
10th Gen Intel^® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 2666 natively.

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, VCCST Voltage Multi-adjustment
Grafik
- 11th Gen Intel^® Core™ Processors support Intel^® Xe Graphik-Architektur (Gen 12). 10th Gen Intel^® Core™ Processors support Gen 9 Graphics
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. Auflösung up to 4K x 2K (4096x2160) @ 60Hz with 11th Gen Intel^® Core™ Processors
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz with 10th Gen Intel^® Core™ Processors
- Supports DisplayPort 1.4 with max. Auflösung up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with DisplayPort and HDMI Ports (HDCP 2.3 ready with 11th Gen Intel^® Core™ Processors)

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Die Grafikspezifikationen können je nach CPU-Typ variieren.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Nahimic Audio
LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel^® I219V)
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Steckplätze
11th Gen Intel^® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
10th Gen Intel^® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*

- 3 x PCI Express 3.0 x1 Slots
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Unterstützt NVMe-SSD als Boot-Festplatte
Speicherplatz
- 6 x SATA3 6.0 Gb/s Connectors*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2260/2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11th Gen Intel^® Core™ processors only)**
- 1 x Ultra M.2 Socket (M2_2), unterstützt M.2-Module mit SATA3 (6,0 Gb/s) und M.2-Module mit PCI-Express (Gen3 x4, 32 Gb/s) vom M-Typ 2260/2280.**
- 1 x Ultra M.2 Socket (M2_3), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Wenn der Anschluss M2_2 von einem SATA-M.2-Gerät besetzt ist, wird der Anschluss SATA3_1 deaktiviert.
If M2_3 is occupied, SATA3_4 and SATA3_5 will be disabled.

**Supports Intel^® Optane™ Technology (M2_2 and M2_3 only)
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit
RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0 and RAID 1 for M.2 NVMe Speichergeräte*

*RAID function for PCIe mode SSD in M2_1 is only available with Intel^® SSD installed.
Anschluss
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Supports ESD Protection)
- 1 x Power Button with LED
- 1 x Reset Button with LED

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP and CHA_FAN5/WP can auto detect if 3-pin or 4-pin fan is in use.
Blende
- 2 x Antennenmontagepunkte
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x Optical SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)*
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)*
- 2 x USB 3.2 Gen1 Ports (Supports ESD Protection)*
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Ultra USB wird durch die USB3_12-Ports unterstützt.
* Die ACPI-Wake-Up-Funktion wird von den USB3_12-Ports nicht unterstützt.
Software und UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD
- 4 x SATA Data Cables
- 4 x Screws for M.2 Sockets
- 2 x Standoffs for M.2 Sockets
- 1 x Graphics Card Holder
Hardware überwachung
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Formfaktor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz Copper PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
