Z390 Taichi

第 9 世代および第 8 世代 Intel^® Core™ プロセッサーに対応 (ソケット 1151)
IR デジタル PWM, 12 電源フェーズ設計
DDR4 4200+(OC)
3 PCIe 3.0 x16, 2 PCIe 3.0 x1
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
グラフィックス出力オプション: HDMI, DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC1220 オーディオコーデック)
Purity Sound™ 4 & DTS コネクトに
8 SATA3, 3 ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
5 USB 3.1 Gen2 (1 前面 Type-C、1 背面 Type-C、3 背面 Type-A)
8 USB 3.1 Gen1 (前面に 4 個、背面に 4 個)
デュアル Intel^® ギガビット LAN
Intel^® 802.11ac WiFi + BT 4.2
ASRock Polychrome SYNC
ハイパー BCLK エンジン II

製品の特長
製品の規格
サポート

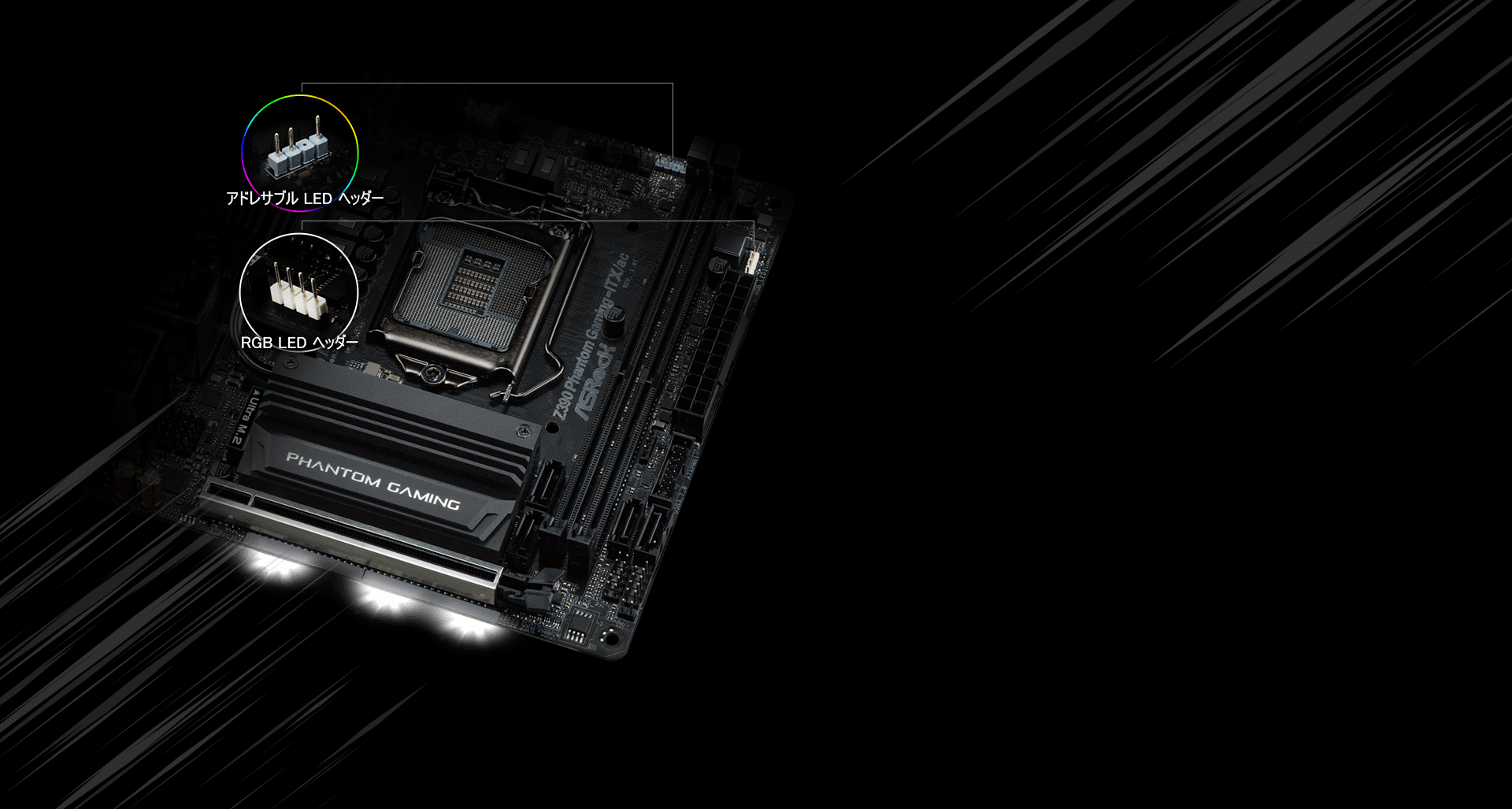

ライティングをお好みに合わせて調整できます – ポリクローム RGB

RGB イルミネーションが備え付けられていることに加えて、オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、マザーボードをストリップ、 CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスに接続できます。ユーザーは、ポリクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期化して、自分だけの独自のライティング効果を作成することもできます。

*アドレサブル RGB LED ヘッダーは、最大定格が 3A（5V）の WS2812B アドレッサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大定格が 3A（12V）の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

XXL アルミニウム合金製ヒートシンク

特別に大型のアルミニウム合金製ヒートシンクが MOSFET とチップセットから効率的に放熱するので、システム全体の性能がより安定します。

プレミアム 60A パワーチョーク

従来のチョークと比較して、ASRock の新世代プレミアムパワーチョークは飽和電流を最大 3 倍まで効果的に増加させるため、マザーボードの Vcore 電圧が強化・向上します。

プレミアムメモリ合金チョーク

メモリ電源供給用に特別設計された新世代合金チョークは、耐電磁干渉性および耐熱性に優れた設計なので、マザーボードへの電源供給の安定性と信頼性が向上します。

デュアルスタック MOSFET (DSM)

デュアルスタック MOSFET (DSM) は ASRock のもう 1 つの革新的な MOSFET 設計です。 2 つのダイを積み重ねて 1 つの MOSFET にすることで、シリコンダイ面積を拡大しました。ダイ面積が広く、オン抵抗（Rds(on)）が小さい設計です。従来の分離型 MOSFET よりもダイ面積が広い DSM は、オン抵抗（Rds(on)）が 1.2 mΩ と大変小さいので、CPU Vcore 向けの電源をより効率的に供給できます。

ニチコン製 12K ブラックコンデンサ

素晴らしい 12K ブラックコンデンサは少なくとも 12,000 時間の寿命を提供します。それに対して、その他のハイエンドマザーボードの寿命はわずか 10,000 時間です。ASRock は競合他社製品と比較して寿命が 20% 長いニチコン製 12K ブラックコンデンサを採用して、より優れた安定性と信頼性を提供します。

I/O Armor

マザーボードの背面 I/O 付近の重要な部品向けの新設計保護カバーです。静電気による破損から保護します。

マットブラック PCB

新しい神秘的なマットブラックと銅のカラースキームは ASRock のハイエンドマザーボードの最高のコンポーネントにぴったりです。

高密度ガラス繊維 PCB

高密度ガラス繊維 PCB 設計は、PCB レイヤー間の隙間を減らして、湿度による電気短絡からマザーボードを保護します。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.1 Gen2
- ASRock フロントパネル Type C USB 3.1 Gen2 ヘッダー (10 Gb/s)
- ASRock 背面 USB 3.1 Gen2 Type-A ポート (10 Gb/s)
- ASRock 背面 USB 3.1 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- プレミアムメモリ合金チョーク (鉄粉製チョークと比較して、コア損失を70%低減します)
- デュアルスタック MOSFET (DSM)
- Combo Caps (ニチコン製 12K ブラックコンデンサ)
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- I/O の武装
- マットブラック PCB
- 高密度ガラス繊維 PCB
Intel^® 802.11ac WiFi
ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク
ASRock ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- 第 9 世代および第 8 世代 Intel^® Core™ プロセッサーに対応 (ソケット 1151)
- IR デジタル PWM
- 12 電源フェーズ設計
- Intel^® Turbo Boost 2.0 技術をサポート
- Intel^® K-Series unlocked CPU に対応
- ASRock BCLK フルレンジオーバークロッキングに対応
- ASRock ハイパー BCLK エンジン II
チップセット
- Intel^® Z390
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC、アンバッファード・メモリに対応
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 128GB*
- Intel^® 究極のメモリプロファイル (XMP) 2.0 対応
- DIMM スロット内に 15μ ゴールドコンタクトを採用

*OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- 2 x 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き (1 x メイン BIOS および 1 x バックアップ BIOS)
- セキュアバックアップ UEFI テクノロジー
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU コア / キャッシュ, GT コア / キャッシュ, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU コールド・バグ・キラー, CPU PLL 1, CLK VDD, DMI, CPU 内部 PLL, GT PLL, リング PLL, システムエージェント PLL, メモリコントローラ PLL 電圧マルチ調整
内蔵グラフィック
- Intel^® UHD グラフィックス・ビルトイン・ビジュアルに対応 : AVC、MVC (S3D) および MPEG-2 Full HW Encode1 装備の Intel^® クイック・シンク・ビデオ, Intel^® InTru™ 3D, Intel^® クリアー・ビデオ HD テクノロジー, Intel^® Insider™, Intel^® UHD グラフィックス
- DirectX 12
- HWA エンコード/デコード: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (デコードのみ), MPEG2, MJPEG, VC-1
- デュアルグラフィックス出力: HDMI、DisplayPort 1.2 コネクタは独立したディスプレイコントローラーです
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
- DisplayPort 1.2 に対応、最大解像度 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 1.4 をサポート (HDMI モニターが必要)
- HDCP 2.2 機能、HDMI 1.4、DisplayPort 1.2 ポート対応
- 4K Ultra HD (UHD) 使用、HDMI 1.4、DisplayPort 1.2 ポート対応

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.
オーディオ
- 7.1 チャネル HD Audio およびコンテンツ保護機能 (Realtek ALC1220 オーディオコーデック)
- Premium Blu-ray 音質対応
- サージ保護に対応
- Purity Sound™ 4
- ニチコン製ファインゴールドシリーズオーディオコンデンサ
- SN 比 120dB の DAC (差動アンプ搭載)
- 前面オーディオコネクタ用 NE5532 プレミアムヘッドセットアンプ (最大 600 Ohms のヘッドセットに対応)
- ピュア電源入力
- ダイレクトドライブテクノロジー
- PCB 絶縁シールド
- リア出力ポート上でのインピーダンスセンシング
- 左右のオーディオチャンネル用の個別の PCB レイヤー
- RGB LED
- ゴールドオーディオジャック
- 15μ ゴールドオーディオコネクタ
- DTS コネクトに対応

ネットワーク

- ギガビット LAN 10/100/1000 Mb/s
- 1 x Giga PHY Intel^® I219V, 1 x GigaLAN Intel^® I211AT
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- チーミング機能付きデュアル LAN に対応*
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応

*Windows^® 10 RS2 およびそれ以上でチーミングに対応

無線 LAN

- Intel^® 802.11ac WiFi モジュール
- IEEE 802.11a/b/g/n/ac
- デュアルバンド (2.4/5 GHz) に対応
- 最大 433Mbps の高速無線接続に対応
- Bluetooth 4.2 / 3.0 + ハイスピードクラス II に対応

拡張スロット

- 3 x PCI Express 3.0 x16 スロット (PCIE2/PCIE4/PCIE5: でシングル x16 (PCIE2); でダブル x8 (PCIE2) / x8 (PCIE4); でトリプル x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 スロット (フレキシブル PCIe)
- AMD Quad CrossFireX™、3-Way CrossFireX™、CrossFireX™ 対応
- NVIDIA^® Quad SLI™、SLI™をサポート
- 2 枚の NVIDIA^® GeForce RTX シリーズグラフィックスカードを接続可能な NVIDIA^® NVLink™ に対応。**
- 1 x 垂直 M.2 ソケット (Key E) および the bundled WiFi-802.11ac PCIe WiFi モジュール (背面入出力上)
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE2)

*起動ディスクとして NVMe SSD に対応

**NVIDIA^® NVLink™ ブリッジはパッケージには含まれていません。必要な場合は NVIDIA^® から購入してください。.

ストレージ

- 6 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage テクノロジ 16), NCQ、AHCI およびホットプラグ機能*
- 2 x SATA3 6.0 Gb/s コネクタ (ASMedia ASM1061)、サポート NCQ、AHCI およびホットプラグ機能
- 1 x ウルトラ M.2 ソケット (M2_1), M キータイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**
- 2 x ウルトラ M.2 ソケット (M2_2 および M2_3), M Key タイプ 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**

*M2_1、SATA3_0、および、SATA3_1 共用レーン。いずれかが使用されている場合は、その他は無効になります。
M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_3 は無効になります。
M2_3、SATA3_4、SATA3_5 共用レーン。いずれかが使用されている場合は、その他は無効になります。

**Intel^® Optane™ テクノロジーに対応
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット

コネクタ

- 1 x TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 2 x RGB LED ポート*
- 1 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 6 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ (15μ ゴールドオーディオコネクタ)
- 1 x Thunderbolt™ AIC コネクタ (5 ピン)
- 2 x USB 2.0 ポート (3 USB 2.0 ポート対応) (Intel^® Z390) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.1 Gen1 ポート (4 USB 3.1 Gen1 ポート対応) (ASMedia ASM1074 ハブ) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネル Type C USB 3.1 Gen2 ヘッダー (ASMedia ASM1562 リタイマー)
- 1 x パフォーマンスモード / イージー OC ヘッダー
- 1 x Dr. Debug (LED 付き)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

****CPU/ウォーターポンプファンは最大 2A (24W) の出力の水冷式ファンに対応します.

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CPU_FAN2/WP, CHA_FAN1~6/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 2 x アンテナポート
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.2
- 1 x SPDIF 光出力コネクタポート
- 3 x USB 3.1 Gen2 Type-A ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.1 Gen2 Type-C ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 4 x USB 3.1 Gen1 ポート (Intel^® Z390) (静電気放電 (ESD) 保護に対応)
- 2 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- 1 x CMOS クリアスイッチ
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック)

ソフトウェアと UEFI

ソフトウェア
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.

付属ディスク

- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー

付属品

- ユーザーマニュアル/クイックインストールガイド、サポートディスク、I/O パネル
- 4 x SATAフラットケーブル
- 1 x ASRock SLI_HB_Bridge_2S カード
- 2 x ASRock WiFi 2.4/5 GHz アンテナ
- 3 x M.2 ソケット用ねじ

ハードウェアモニター

- 温度センシング: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU コールド・バグ・キラー

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)

説明	言語	ダウンロード
ユーザーマニュアル	日本語	全球	中國
ユーザーマニュアル	英語	全球	中國
BSMI	Multi-Language	全球	中國
クイック取り付けガイド	多言語	全球	中國
RAID 取扱説明書	英語	全球	中國
Intel ラピッド・ストレージ・ガイド	中文	全球	中國
Intel ラピッド・ストレージ・ガイド	英語	全球	中國
