Z390 Taichi

Supports 9th and 8th Gen Intel^® Core™ processors (Socket 1151)
IR Digital PWM, 12 Power Phase design
Supports DDR4 4200+(OC)
3 PCIe 3.0 x16, 2 PCIe 3.0 x1
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
Supports Purity Sound™ 4 & DTS Connect
8 SATA3, 3 Ultra M.2 (PCIe Gen3 x4 & SATA3)
5 USB 3.1 Gen2 (1 Front Type-C, 1 Rear Type-C, 3 Rear Type-A)
8 USB 3.1 Gen1 (4 Front, 4 Rear)
Dual Intel^® Gigabit LAN
Intel^® 802.11ac WiFi + BT 4.2
ASRock Polychrome SYNC
Hyper BCLK Engine II

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

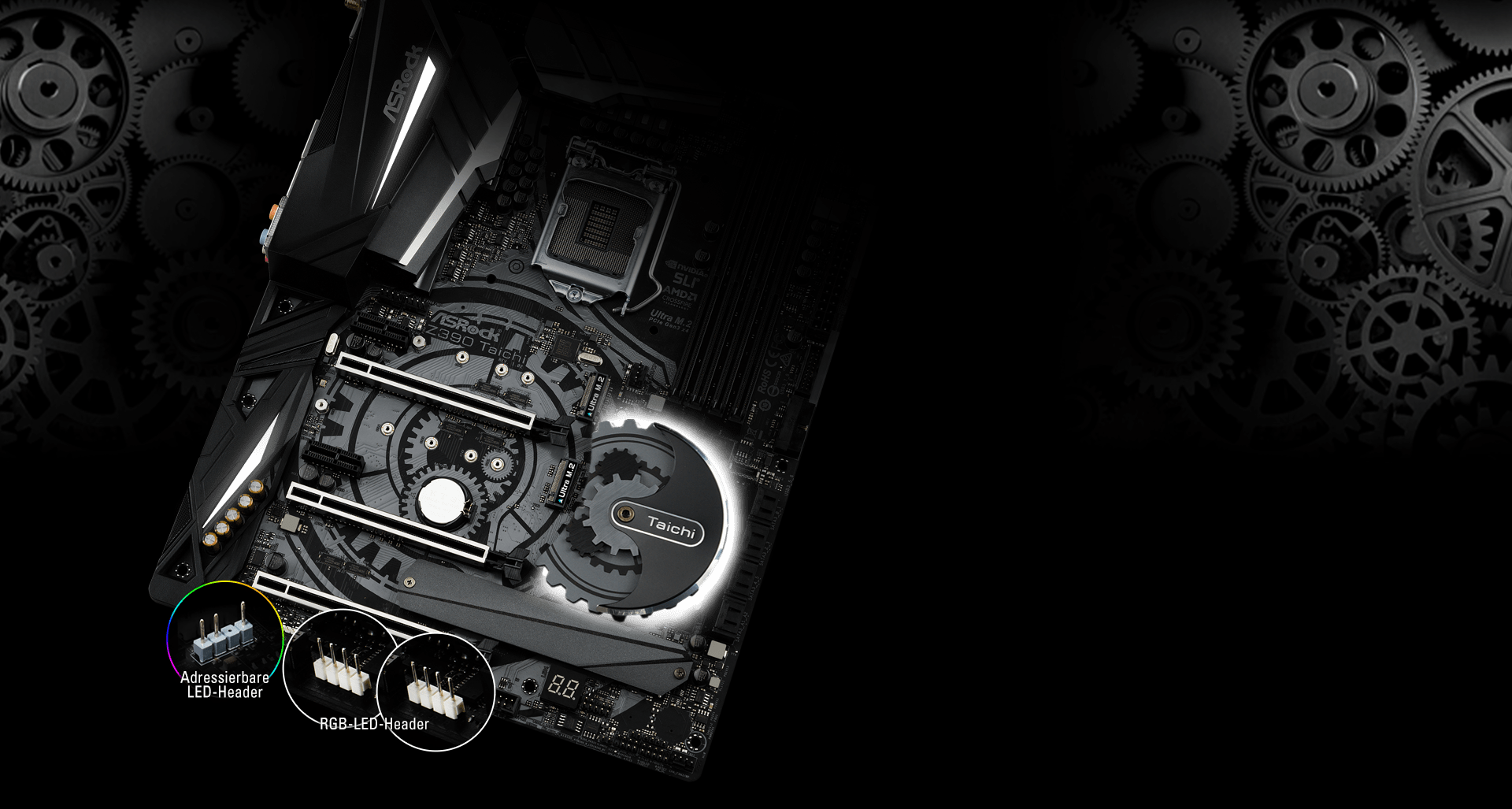

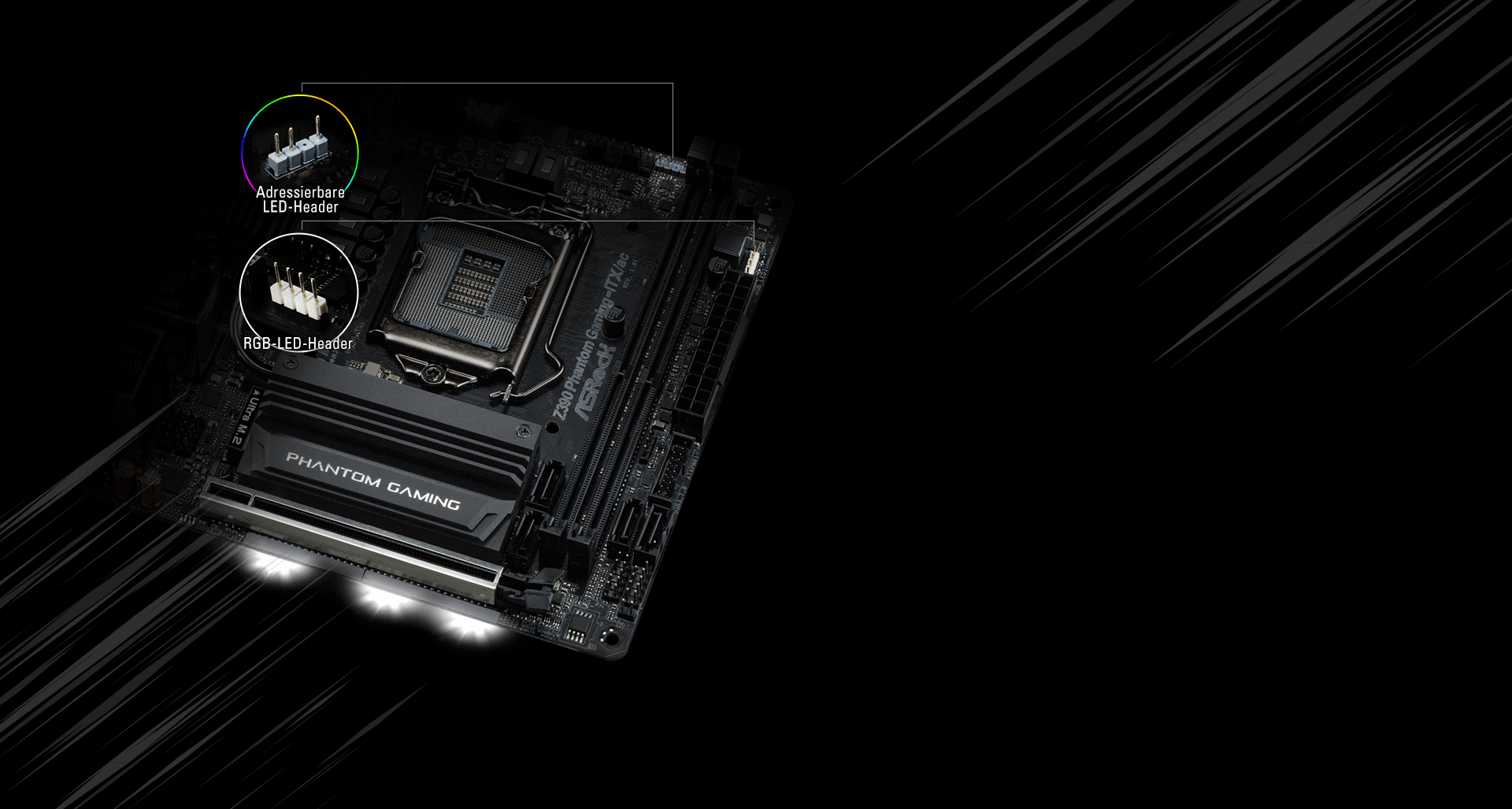

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

Zusätzlich zur verbauten RGB-Beleuchtung, verfügt es außerdem über onboard verbaute LED-Headers und einen adressierbaren RGB-Header, der es Ihnen ermöglicht, das Mainboard mit kompatiblen LED-Geräten, wie Strips, CPU-, Kühler- und Gehäuse-Lüfter, zu betreiben. Zudem können Anwender RGB-LED-Geräte mit zertifiziertem Zubehör für Polychrome RGB Sync-certified ynchronisieren und so einzigartige Beleuchtungseffekte erzielen.

*Der adressierbare RGB-LED-Header unterstützt adressierbare RGB-LED-Strips (5V/Data/GND) vom Typ WS2812B mit einer maximalen Stromstärke von 3A (5V), maximal 80 LEDs und eine Länge von zwei Metern.
*Der RGB-LED-Header unterstützt herkömmliche RGB-LED-Strips (12V/G/R/B) vom Typ 5050 mit einer maximalen Stromstärke von 3A (12V) und einer Länge innerhalb von zwei Metern.

XXL-Kühlkörper mit Aluminiumlegierung

Ein extragroßer Kühlkörper mit Aluminiumlegierung sorgt für eine effektive Wärmeabführung vom MOSFET und dem Chipsatz, so dass Ihr ganzes System zuverlässiger funktioniert.

Hochwertige 60A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Legierte Premiumspulen für den Speicher

Speziell entwickelt, um die Stromversorgung des Speichers zu regulieren, sind die neuen, legierten Spulen hochgradig resistent gegen magnetische Einwirkungen und Hitze. Auf diese Weise kann das Mainboard einen zuverlässigeren und stabileren Strom liefern.

Dual-Stack-MOSFET (DSM)

Dual-Stack-MOSFETs (DSM) stellen ein weiteres innovatives MOSFET-Design dar, bei dem die Die-Fläche durch das Stapeln zweier Dies in einem MOSFET erhöht wird. Je größer die Die-Fläche, desto geringer ist der Rds(on). Im Vergleich mit herkömmlichen MOSFETs bietet die DSM-Technik eine größere Die-Fläche mit einem extrem niedrigen Rds(on) von 1,2 mΩ. Dies ermöglicht eine effizientere Vcore-Versorgung der CPU.

12K-Black-Caps von Nichicon

Hochwertige 12K-Black-Kondensatoren mit einer Lebenserwartung von mindestens 12.000 Stunden. Verglichen mit den Gegenstücken auf anderen High-End-Mainboards, die lediglich eine Lebenserwartung von 10.000 Stunden aufweisen, bieten die von ASRock verwendeten 12K-Black-Caps von Nichicon eine 20 Prozent höhere Lebenserwartung und bieten eine höhere Stabilität und Zuverlässigkeit.

I/O Armor

Eine neu entwickelte Schutzabdeckung für all die kritischen Bauteile nahe dem hinteren I/O-Schild des Mainboards, die Schäden durch elektrostatische Ladung verhindern kann.

Mattschwarzes PCB

Ein neues, mysteriöses Farbschema aus Mattschwarz und Kupferfarbe, das zu den namhaften Komponenten auf ASRocks High-End-Mainboards passt.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

Einzigartige Features
ASRock USB 3.1 Gen2
- ASRock Front Panel Type C USB 3.1 Gen2 Header (10 Gb/s)
- ASRock Rear USB 3.1 Gen2 Type-A Ports (10 Gb/s)
- ASRock Rear USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 9th and 8th Gen Intel^® Core™ Processors (Socket 1151)
- IR Digital PWM
- 12 Power Phase design
- Supports Intel^® Turbo Boost 2.0 Technology
- Supports Intel^® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine II
Chipsatz
- Intel^® Z390
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment
Grafik
- Supports Intel^® UHD Graphics Built-in Visuals : Intel^® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. Auflösung up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- 1 x Giga PHY Intel^® I219V, 1 x GigaLAN Intel^® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Dual LAN with Teaming*
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

*Die Teaming-Funktion wird von Windows^® 10 RS2 und neuer unterstützt.
Drahtloses LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Steckplätze
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE5: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA^® Quad SLI™ and SLI™
- Unterstützt NVIDIA^® NVLink™ mit zwei Grafikkarten aus der Serie NVIDIA^® GeForce RTX.**
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)

*Unterstützt NVMe-SSD als Boot-Festplatte

**Die Brücke NVIDIA^® NVLink™ ist nicht Teil des Lieferumfangs. Wenn nötig, erwerben Sie die Brücke bitte bei NVIDIA^®..
Speicherplatz
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 2 x Ultra M.2 Sockets (M2_2 and M2_3), support M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.
M2_3, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.

**Supports Intel^® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit
Anschluss
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Intel^® Z390) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
- 1 x Performance Mode / Easy OC Header
- 1 x Dr. Debug with LED

*Support in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1-6/WP erkennen automatisch, ob ein 3-Pin oder 4-Pin-Lüfter genutzt wird..
Blende
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 3 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.1 Gen1 Ports (Intel^® Z390) (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Software und UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 3 x Screws for M.2 Sockets
Hardware überwachung
- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer
Formfaktor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Beschreibung	Spreche	Downloaden von
Handbuch	Englisch	Global	China
BSMI	Multi-Language	Global	China
Schnellstartanleitung	Multi-Language	Global	China
RAID-Installationshandbuch	Englisch	Global	China
Handbuch für Intel Rapid Storage	Englisch	Global	China

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMILogo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

Das oben abgebildete User-Interface ist ein Referenzbeispiel. Das tatsächliche User-Interface kann von der Abbildung abweichen.

ASRock

Z390 Taichi

Vollständige Unterstützung für Intels Core-Prozessoren der 9. Generation

DESIGN MIT 12 STROMPHASEN (IR^® DIGITAL PWM)

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

Dualband-WLAN nach 802.11ac

Hyper BCLK Engine II

Dual Intel^® LAN

Vollständig abdeckender M.2-Kühlkörper

PCI-E STEEL SLOT

Dreimal Ultra M.2

Front-USB 3.2 (Gen2, Typ-C)

Bereit für die Speichertechnik Intel^® Optane

XXL-Kühlkörper mit Aluminiumlegierung

Hochwertige 60A-Spule für die Stromversorgung

Legierte Premiumspulen für den Speicher

Dual-Stack-MOSFET (DSM)

12K-Black-Caps von Nichicon

I/O Armor

Mattschwarzes PCB

Hochverdichtetes Glasfaser-PCB

Full Spike Protection

Live Update & APP Shop

Handbuch

Z390 Taichi

Vollständige Unterstützung für Intels Core-Prozessoren der 9. Generation

DESIGN MIT 12 STROMPHASEN (IR® DIGITAL PWM)

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

Dualband-WLAN nach 802.11ac

Hyper BCLK Engine II

Dual Intel® LAN

Vollständig abdeckender M.2-Kühlkörper

PCI-E STEEL SLOT

Dreimal Ultra M.2

Front-USB 3.2 (Gen2, Typ-C)

Bereit für die Speichertechnik Intel® Optane

XXL-Kühlkörper mit Aluminiumlegierung

Hochwertige 60A-Spule für die Stromversorgung

Legierte Premiumspulen für den Speicher

Dual-Stack-MOSFET (DSM)

12K-Black-Caps von Nichicon

I/O Armor

Mattschwarzes PCB

Hochverdichtetes Glasfaser-PCB

Full Spike Protection

Live Update & APP Shop

Handbuch

DESIGN MIT 12 STROMPHASEN (IR^® DIGITAL PWM)

Dual Intel^® LAN

Bereit für die Speichertechnik Intel^® Optane
