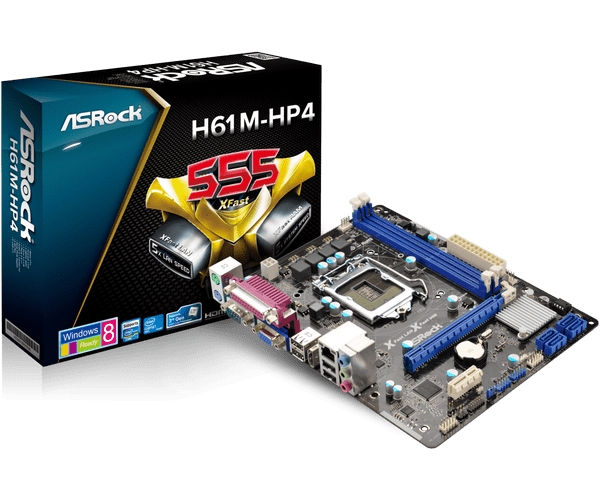

H61M-HP4

100% Твердотельные конденсаторы
Поддержка двухканальной DDR3 1600
1 PCIe 3.0 x16, 1 PCIe 2.0 x1
Поддержка Поддерживает Встроенная графика Intel^® HD Graphics
Встроенное аудио 5.1 HD (Аудиокодек Realtek ALC662)
PCIE Gigabit LAN 10/100/1000 Мб/с
Устройство графического вывода данных : D-Sub, HDMI
1 LPT
Поддержка ASRock XFast 555, Fast Boot, Перезагрузка в UEFI, Осушитель, OMG, Internet Flash
Поддерживает Intel^® Smart Connect, Технология Intel^® Rapid Start
В комплекте : CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser и Toolbar

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Процессор
- Поддерживает 2-е и 3-е поколение Intel^® Core™ i7 / i5 / i3 / Xeon^® / Pentium^® / Celeron^® LGA1155
- Поддержка технологии Intel^® Turbo Boost 2.0
- Поддержка технологии Hyper-Threading
Чипсет
- Intel^® H61
- Поддерживает Технология Intel^® Rapid Start и Smart Connect Technology

*Технологии Intel^® Rapid Start и Smart Connect поддерживаются только в системах под управлением операционной системы Windows^® 7 и более поздних версиях.
Память
- Двухканальная память DDR3
- 2 x DDR3 DIMM
- Поддержка DDR3 1600/1333/1066 non-ECC, не буферизованная
- Максимальный объем памяти: 16 Гб*
- Поддержка Intel^® Экстремальный профиль памяти (XMP) 1.3 / 1.2 с процессорами Intel^® Ivy Bridge

*При работе под Windows^® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows^® таких ограничений нет.

**Наибольшая поддерживаемая частота DRAM зависит от установленной модели ЦП. Узнайте подробности о своём процессоре на официальном сайте Intel^® .

***Чтобы максимизировать объём памяти, установите модули памяти на 8 Гигабайт с 16 ячейками
BIOS
- 32Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместимость с ACPI 1.1
- поддерживает jumperfree
- Поддержка SMBIOS 2.3.1
Графическое ядро
- Поддержка встроенных возможностей Встроенная графика Intel^® HD Graphics: Intel^® Quick Sync Video 2.0, Intel^® InTru™ 3D, технологию Intel^® Clear Video HD, Intel^® Insider™, Встроенная графика Intel^® HD Graphics 2500/4000 с процессорами Intel^® Ivy Bridge
- Поддержка встроенных возможностей Встроенная графика Intel^® HD Graphics: Intel^® Quick Sync Video, Intel^® InTru™ 3D, технологию Intel^® Clear Video HD, Встроенная графика Intel^® HD Graphics 2000/3000, Intel^® Advanced Vector Extensions (AVX) с процессорами Intel^® Sandy Bridge
- Pixel Shader 5.0, DirectX 11 с процессорами Intel^® Ivy Bridge. Pixel Shader 4.1, DirectX 10.1 с процессорами Intel^® Sandy Bridge.
- Максимальное количество памяти 1760 МБ с процессорами Intel^® Ivy Bridge. Максимальное количество памяти 1759 МБ с процессорами Intel^® Sandy Bridge.
- Два устройства графического вывода данных: HDMI и D-Sub с независимыми контроллерами
- Поддержка HDMI с максимальным разрешением до 1920x1200 @60Гц
- Поддержка D-sub с максимальным разрешением до 2048x1536 @75Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор)
- Поддержка функции HDCP через HDMI
- Воспроизведение видео Full HD 1080p Blu-ray (BD) через HDMI

*Встроенные возможности Встроенная графика Intel^® HD Graphics и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.

**Из-за ограничений чипсета, проигрывание Blu-Ray на Встроенная графика Intel^® HD Graphics поддерживается только под ОС Windows^® 8 / 8 64-bit / 7 / 7 64-bit / Vista™ / Vista™ 64-bit.

***Intel^® InTru™ 3D поддерживается только под операционной системой Windows^® 8 / 8 64-bit / 7 / 7 64-bit.
Аудио
- Встроенное аудио 5.1 HD (Аудиокодек Realtek ALC662)
ЛВС
- PCIE Gigabit LAN 10/100/1000 Мб/с
- Realtek RTL8111E
- Поддержка Wake-On-LAN
- Поддержка определения кабеля LAN
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Разъемы
- 1 x PCI Express 3.0 x16 (синий @ х16)
- 1 x PCI Express 2.0 x1

*PCI Express вервии 3 поддерживается третьим семейством процессоров Core™ i5 и Core™ i7.
хранение
- 4 x SATA2 3.0 Гб/с, с поддержкой функций NCQ, AHCI и Hot Plug
Коннекторы
- 1 x IR
- 1 x разъем Power со светодиодом
- 1 x Разъем проникновения в корпус
- 1 x LPC/TPM
- 1 x Разъем для подключения вентиляторов процессора (4-pin)
- 1 x Разъем для подключения вентиляторов корпуса (4-pin)
- 1 x 24-контактный разъем питания ATX
- 1 x 4-контактный разъем питания 12 В
- 1 x Вывод аудио на переднюю панель корпуса
- 1 x SPDIF Out
- 2 x USB 2.0 (поддержка до четырех USB 2.0)
Задняя панель ввода/вывода
Панель ввода/вывода
- 1 x PS/2 для мышки
- 1 x PS/2 для клавиатуры
- 1 x COM1
- 1 x LPT
- 1 x D-Sub
- 1 x HDMI
- 4 x USB 2.0
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- Разъемы HD-аудио: Линейный вход / Передние динамики / Микрофон
Уникальная Особенность
- ASRock Extreme Tuning Utility (AXTU)
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock XFast USB
- ASRock XFast RAM
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock Internet Flash
- ASRock Осушитель
- ASRock Fast Boot
- ASRock Перезагрузка в UEFI
- Hybrid Booster:
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Ночная подсветка

Диск с ПО

- Драйвера, утилиты, антивирус (Trial-версия), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser и Toolbar

Комплект поставки

- Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода
- 2 x кабелей SATA

Контроль оборудования

- процессора, Датчик температуры корпуса
- Контроль скорости вентилятора процессора, корпуса
- тихий вентилятор для процессора (позволяет автоматически изменять скорость вращения корпусных вентиляторов на основании температуры процессора)
- Контроль скорости вентиляторов CPU, Корпуса
- Определение открытия крышки корпуса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore

Форм-фактор

- Форм-фактор Micro ATX
- Твердотельные конденсаторы

ОС

- Совместимость с Microsoft Windows^® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / Vista™ 32-bit / Vista™ 64-bit / XP 32-bit / XP 64-bit

*Windows^® 8.1 для бортового интерфейса VGA поддерживается с процессорами Intel^® Ivy Bridge.

Сертификаты

- FCC, CE
