H570 Steel Legend

第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応
8 電源フェーズ設計
DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
1 x M.2 Wi-Fi 向け Key E
グラフィックス出力オプション: HDMI, DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック), Nahimic オーディオ
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
2 x ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
1 x USB 3.2 Gen2x2 前面 Type-C (20Gb/s)
背面 USB 3.2 Gen2 Type A+C (10Gb/s)
6 x USB 3.2 Gen1 (2 x Rear, 4 x Front)
6 x USB 2.0 (2 x Rear, 4 x Front)
Dragon 2.5 ギガビット LAN
ASRock Polychrome SYNC

製品の特長
製品の規格
サポート

販売拠点

8 電源フェーズ設計

頑丈なコンポーネントと CPU への完全かつスムーズな電力供給が特徴です。さらに、上級ゲーマー向けに、最低温での強化された性能を実現します。

プレミアム50Aパワーチョーク

ASRockのプレミアム50Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。

ベース周波数ブースト（BFB）技術

KシリーズCPUとZファミリプラットフォームのみが最大能力で動作できると言われていました。しかし、ASRock BFB（ベース周波数ブースト）技術を使用すると、非KシリーズCPUをASRockの500シリーズマザーボード（非Zモデルも含む）にインストールし、プロセッサーの隠されたパワーでベース周波数ブーストをすぐに利用できます。

ASRock BFBにより、Kシリーズ以外のCPUとZシリーズ以外のマザーボードでも周波数ブーストを利用できますが、現在のところ周波数ブーストへの対応は、リグに適用されている冷却システムにより異なります。

* BFB周波数性能の結果は、CPUやハードウェア構成によって異なる場合があります。この表に示されている周波数は、参考値です。

PCIe 4.0 高速 M.2 ソリューション

このマザーボードは、複数の M.2 ストレージデバイスに対応することができます。そのうちの 1 つは次世代 PCI Express 4.0 M.2 SSD もサポートすることができ、前の第 3 世代の 2 倍の転送速度を実行できるため、非常に高速なデータ転送を行うことができます。

この M.2 ヒートシンクには、Intel^® 第 11 世代プロセッサーとペアリングするための M.2_1 ソケットがデフォルトで装備されています。 Intel^® 第 10 世代プロセッサーを使用して最高の熱放散を実現している場合は、M.2_2 に対して使用することができます。

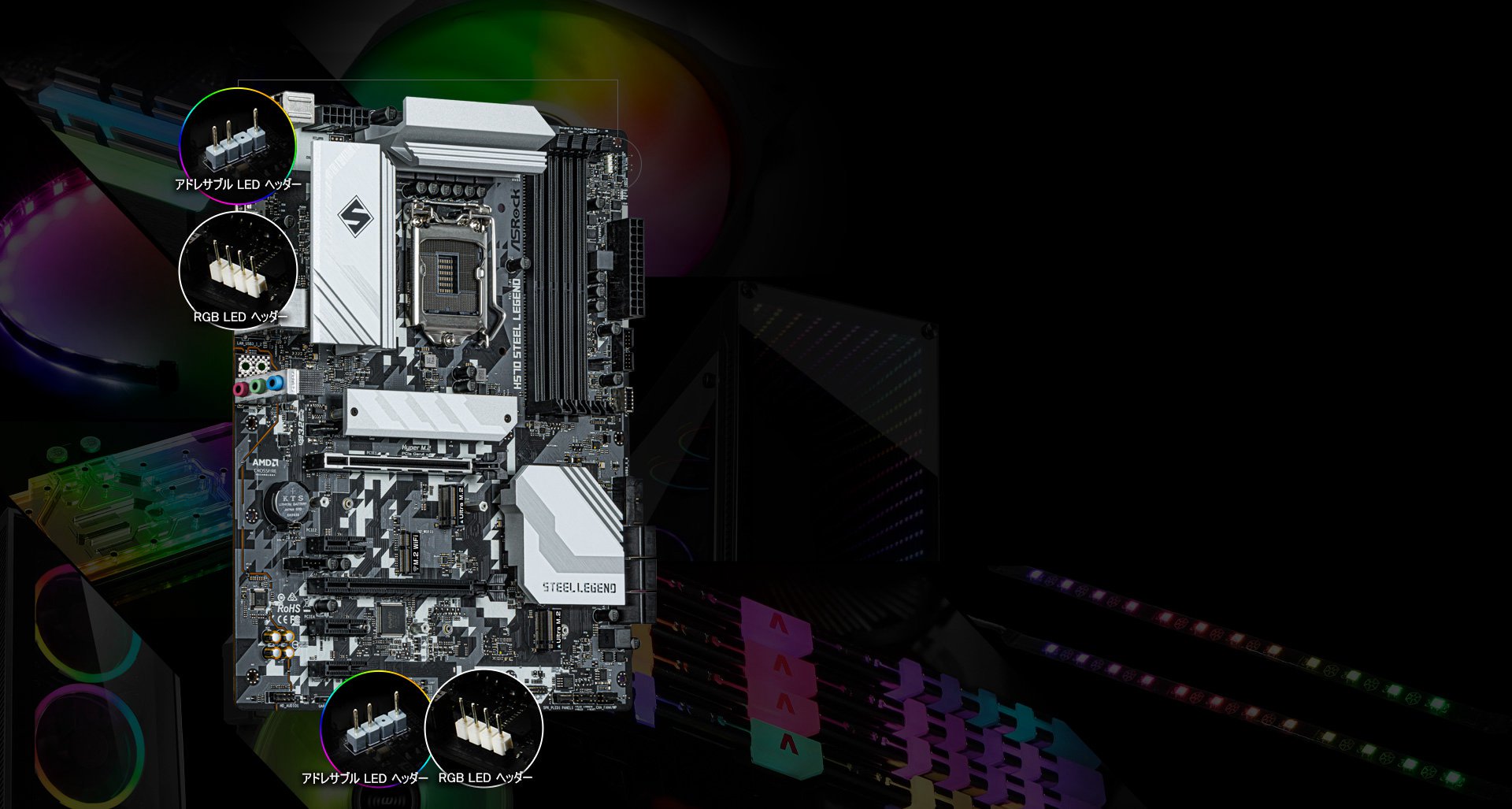

独自のライティング効果を作成 - ポリクローム RGB

ASRock シリーズのマザーボードは驚きの性能と素晴らしい外観をお届けします。あなた独自のカラフルなライティング効果を作成できます。ASRock は包括的な制御を提供して、内蔵 RGB LED または接続した LED ストリップ、CPU ファン、クーラー、シャーシ、その他の RGB デバイスを円滑に動作させます。ポリクローム RGB Sync 認定を受けたアクセサリ全体でデバイスを同期化することもできます。

*アドレサブル RGB LED ヘッダーは、最大電力定格が 3A (5V) の WS2812B アドレサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大電力定格 3A (12V) の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

他のネットワークトラフィックよりも先にゲームトラフィックを自動的に検出して高速化することで、スムーズでひっかかりのないインゲーム性能と競争力を提供します。

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

サウンドトラッカーは、主要なサウンドの発信方向を示す視覚的インジケータです。各サウンドは、ゲーム中に完全に没頭できるようにレーダー上で360°に適切に配置されます。

2つのUSB 3.2 Gen2（Type-A + Type-C）

このマザーボードの背面I/OにはType-A USBポートとType-C USB 3.2 Gen2ポートが実装されています。次世代USB 3.2 Gen2デバイスに対応し、最大10 Gbpsのデータ転送速度を提供します。

USB 3.2 Gen2 がデータ転送速度を 2 倍にします !

USB 3.2 Gen2 Type-C が充電速度を 2 倍にします!

*Charge speed may vary due to controller protocol, please make sure your device can support 3.0A charging.

プレミアム 50A パワーチョーク

従来のチョークと比較して、ASRock の新世代プレミアムパワーチョークは飽和電流を最大 3 倍まで効果的に増加させるため、マザーボードの Vcore 電圧が強化・向上します。

マットブラック PCB

新しい神秘的なマットブラックと銅のカラースキームは ASRock のハイエンドマザーボードの最高のコンポーネントにぴったりです。

高密度ガラス繊維 PCB

高密度ガラス繊維 PCB 設計は、PCB レイヤー間の隙間を減らして、湿度による電気短絡からマザーボードを保護します。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.2 Gen2
- ASRock フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A ポート (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 50A パワーチョーク
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- マットブラック PCB
- 高密度ガラス繊維 PCB
2.5G LAN
ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- 第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応 (LGA1200)
- デジタル電源
- 8 電源フェーズ設計
- Intel^® Turbo Boost Max テクノロジ 3.0 対応
チップセット
- Intel^® H570
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- 第11世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 4800+(OC)*
- 第10世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 4666+(OC)*
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 128GB**
- Intel^® 究極のメモリプロファイル (XMP) 2.0 対応

*11th Gen Intel^® Core™（i9/i7/i5）は、3200までのDDR4に対応します。; Core™(i3）は2666までのPentium®およびCeleron®に対応します。
10th Gen Intel^® Core™（i9/i7）は、2933までのDDR4に対応します。; Core™(i5/i3）は2666までのPentium®およびCeleron®に対応します。

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU コア / キャッシュ, CPU GT, DRAM, VCCIO, VCCSA, VCCST, VCCIN AUX, VPPM 電圧マルチ調整
内蔵グラフィック
- 第11世代インテルCore™プロセッサーはインテルXeグラフィックスアーキテクチャー（第12世代）をサポートします. 第10世代インテル®Core™プロセッサーは、第9世代グラフィックスをサポートします
- デュアルグラフィックス出力: HDMI、DisplayPort 1.4 コネクタは独立したディスプレイコントローラーです
- HDMI 2.0 に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz および第 11 世代インテル Core™ プロセッサー
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz および第 10 世代インテル Core™ プロセッサー
- 最大以下の解像度で DisplayPort 1.4 入力をサポートします 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 2.0 をサポート (HDMI モニターが必要)
- HDCP 2.2 および DisplayPort および HDMI ポート (HDCP 2.3 ready および第 11 世代インテル Core™ プロセッサー)

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.
グラフィック仕様はCPUタイプによって異なる場合があります。
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- サージ保護に対応
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応
拡張スロット
第 11 世代インテル Core™ プロセッサー
- 2 x PCI Express x16 スロット (PCIE1/PCIE3: でシングル Gen4x16 (PCIE1); でダブル Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
第 10 世代インテル Core™ プロセッサー
- 2 x PCI Express x16 スロット (PCIE1/PCIE3: でシングル Gen3x16 (PCIE1); でダブル Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*

- 3 x PCI Express 3.0 x1 スロット
- AMD Quad CrossFireX™、CrossFireX™ 対応
- 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールおよび Intel^® CNVi (統合 WiFi/BT)

*起動ディスクとして NVMe SSD に対応
ストレージ
- 6 x SATA3 6.0 Gb/s コネクタ*
- 1 x ハイパー M.2 ソケット (M2_1), M Key タイプ 2260/2280 M.2 モジュール、および、最大 Gen4x4 (64 Gb/s)までの M.2 PCIe モジュールに対応 (M2_1スロットは第11世代インテル®プロセッサーセッサーのみでサポートされています。)**
- 1 x ウルトラ M.2 ソケット (M2_2), M Key タイプ 2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**
- 1 x ウルトラ M.2 ソケット (M2_3), M キータイプ 2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**

*M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_1 は無効になります。
M2_2 が PCIe タイプ M.2 デバイスで使用されている場合は、SATA3_0 は無効になります。
M2_3 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_2 は無効になります。

** Intel^® Optane™ テクノロジーに対応
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット
RAID
- SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応
- M.2 NVMe ストレージデバイス向けの RAID 0 および RAID 1 に対応*

*M2_1 内の PCIe モード SSD 向けの RAID 機能を使用できるのは Intel^® SSD が取り付けられている場合だけです。
コネクタ
- 1 x SPI TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 2 x RGB LED ポート*
- 2 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 4 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ
- 1 x Thunderbolt™ AIC コネクタ (5 ピン) (ASRock Thunderbolt™ 4 AIC カード)
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応) (ASMedia ASM1074 ハブ) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s) (静電気放電 (ESD) 保護に対応)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

****CPU/ウォーターポンプファンは最大 2A (24W) の出力の水冷式ファンに対応します.

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP および CHA_FAN4/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。
後部出入力ポート
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.2 Gen1 ポート (静電気放電 (ESD) 保護に対応)
- 2 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応)
- 1 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- HD オーディオジャック: サウンド入力 / フロントスピーカ / マイクロフォン
ソフトウェアと UEFI
ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.
付属ディスク
- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー
付属品
- ユーザーマニュアル/クイックインストールガイド、サポートディスク、I/O パネル
- 2 x SATAフラットケーブル
- 4 x M.2 ソケット用ねじ
- 1 x M.2 ソケット用スタンドオフ
ハードウェアモニター
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 電圧範囲: CPU Vcore, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
規格
- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
認証
- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)

説明	言語	ダウンロード
ユーザーマニュアル	日本語	全球	中國
ユーザーマニュアル	英語	全球	中國
BSMI	Multi-Language	全球	中國
クイック取り付けガイド	多言語	全球	中國
RAID 取扱説明書	英語	全球	中國
Intel ラピッド・ストレージ・ガイド	中文	全球	中國
Intel ラピッド・ストレージ・ガイド	英語	全球	中國
