B560M Steel Legend

第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応
10 フェーズ Dr.MOS 電源設計
DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1, 1 x M.2 Wi-Fi 向け Key E
グラフィックス出力オプション: HDMI, DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック), Nahimic オーディオ
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
1 x ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
1 x フロント USB 3.2 Gen2x2 Type-C (20 Gb/s)
6 x USB 3.2 Gen1 (4 x Rear, 2 x Front)
6 x USB 2.0 (2 x Rear, 4 x Front)
Dragon 2.5 ギガビット LAN

製品の特長
製品の規格
サポート

販売拠点

Dr. MOS

Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです！従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。

プレミアム60Aパワーチョーク

ASRockのプレミアム60Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。

10 電源フェーズ設計

頑丈なコンポーネントとCPUへの完全かつスムーズな電力供給を特徴としています。さらに、上級ゲーム愛好家向けに、内部温度を上昇させることなく、比類のないオーバークロック機能と強化された性能を実現します。

ベース周波数ブースト（BFB）技術

KシリーズCPUとZファミリプラットフォームのみが最大能力で動作できると言われていました。しかし、ASRock BFB（ベース周波数ブースト）技術を使用すると、非KシリーズCPUをASRockの500シリーズマザーボード（非Zモデルも含む）にインストールし、プロセッサーの隠されたパワーでベース周波数ブーストをすぐに利用できます。

ASRock BFBにより、Kシリーズ以外のCPUとZシリーズ以外のマザーボードでも周波数ブーストを利用できますが、現在のところ周波数ブーストへの対応は、リグに適用されている冷却システムにより異なります。

* BFB周波数性能の結果は、CPUやハードウェア構成によって異なる場合があります。この表に示されている周波数は、参考値です。

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

他のネットワークトラフィックよりも先にゲームトラフィックを自動的に検出して高速化することで、スムーズでひっかかりのないインゲーム性能と競争力を提供します。

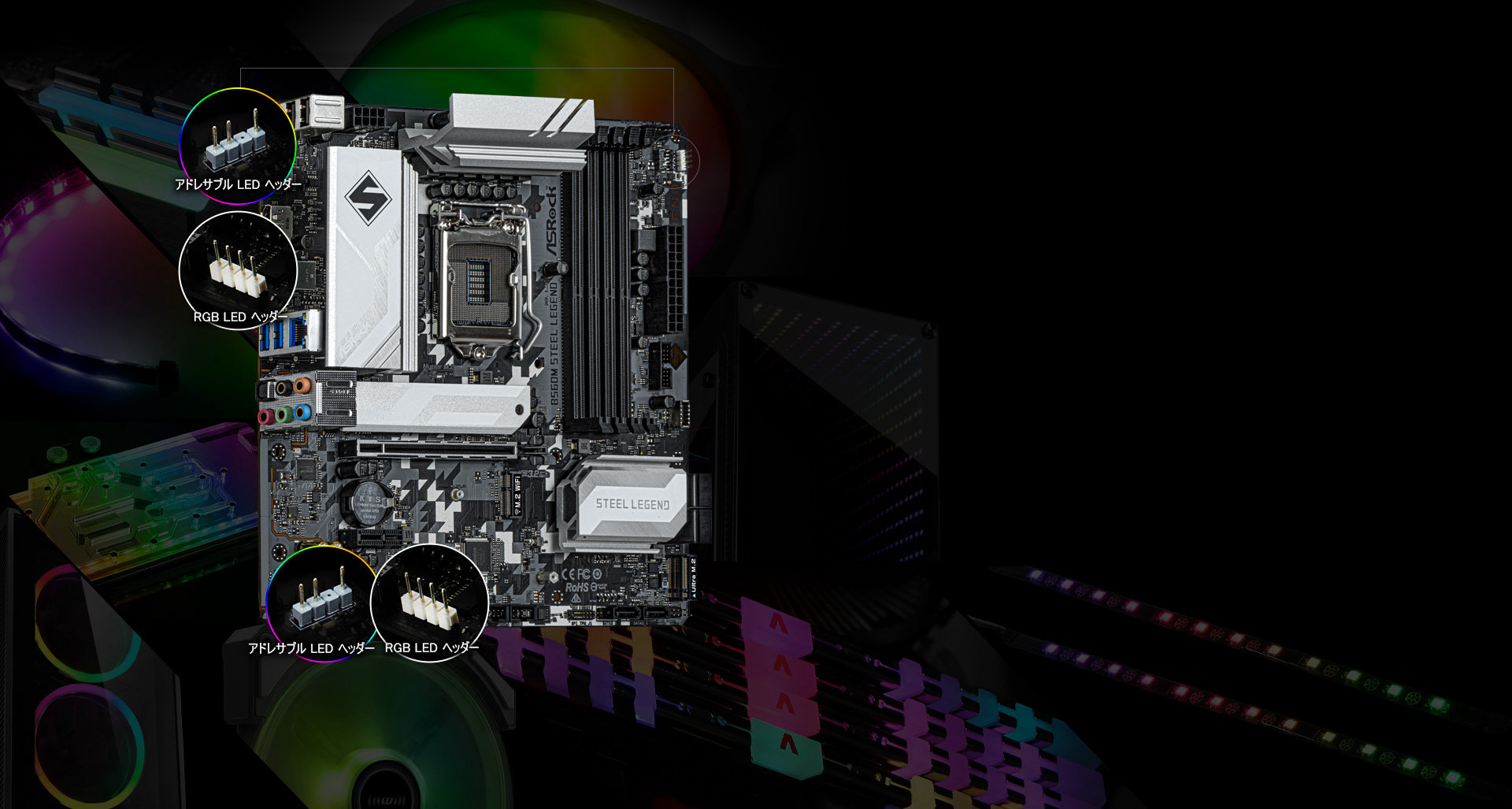

独自のライティング効果を作成 - ポリクローム RGB

ASRock シリーズのマザーボードは驚きの性能と素晴らしい外観をお届けします。あなた独自のカラフルなライティング効果を作成できます。ASRock は包括的な制御を提供して、内蔵 RGB LED または接続した LED ストリップ、CPU ファン、クーラー、シャーシ、その他の RGB デバイスを円滑に動作させます。ポリクローム RGB Sync 認定を受けたアクセサリ全体でデバイスを同期化することもできます。

*アドレサブル RGB LED ヘッダーは、最大電力定格が 3A (5V) の WS2812B アドレサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大電力定格 3A (12V) の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

サウンドトラッカーは、主要なサウンドの発信方向を示す視覚的インジケータです。各サウンドは、ゲーム中に完全に没頭できるようにレーダー上で360°に適切に配置されます。

XXL アルミニウム合金製ヒートシンク

特別に大型のアルミニウム合金製ヒートシンクが MOSFET とチップセットから効率的に放熱するので、システム全体の性能がより安定します。

プレミアム 60A パワーチョーク

従来のチョークと比較して、ASRock の新世代プレミアムパワーチョークは飽和電流を最大 3 倍まで効果的に増加させるため、マザーボードの Vcore 電圧が強化・向上します。

ニチコン製 12K ブラックコンデンサ

素晴らしい 12K ブラックコンデンサは少なくとも 12,000 時間の寿命を提供します。それに対して、その他のハイエンドマザーボードの寿命はわずか 10,000 時間です。ASRock は競合他社製品と比較して寿命が 20% 長いニチコン製 12K ブラックコンデンサを採用して、より優れた安定性と信頼性を提供します。

マットブラック PCB

新しい神秘的なマットブラックと銅のカラースキームは ASRock のハイエンドマザーボードの最高のコンポーネントにぴったりです。

Dr. MOS

Dr.MOS とは、同期式バックセットダウン電圧用途向けに最適化された統合型パワーステージソリューションです。インテリジェントの高電流を提供し、各位相に対して最大 50 A の連続電流を制御することにより、熱発生を抑え、優れた性能を実現します。

高密度ガラス繊維 PCB

高密度ガラス繊維 PCB 設計は、PCB レイヤー間の隙間を減らして、湿度による電気短絡からマザーボードを保護します。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.2 Gen2
- ASRock フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- 50A Dr.MOS
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- マットブラック PCB
- 高密度ガラス繊維 PCB
2.5G LAN
ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock ポストステータスチェッカー (PSC)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- 第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応 (LGA1200)
- デジタル電源
- 10 電源フェーズ設計
- Intel^® Turbo Boost Max テクノロジ 3.0 対応
チップセット
- Intel^® B560
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- 第11世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 4800+(OC)*
- 第10世代Intel^® Core™プロセッサーは、DDR4(ECC 対応および ECC 非対応)、アンバッファード・メモリに対応最大 4666+(OC)*
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 128GB**
- Intel^® 究極のメモリプロファイル (XMP) 2.0 対応
- DIMM スロット内に 15μ ゴールドコンタクトを採用

*11th Gen Intel^® Core™（i9/i7/i5）は、3200までのDDR4に対応します。; Core™(i3）は2666までのPentium®およびCeleron®に対応します。
10th Gen Intel^® Core™（i9/i7）は、2933までのDDR4に対応します。; Core™(i5/i3）は2666までのPentium®およびCeleron®に対応します。

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU コア / キャッシュ, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, 電圧マルチ調整
内蔵グラフィック
- 第11世代インテルCore™プロセッサーはインテルXeグラフィックスアーキテクチャー（第12世代）をサポートします. 第10世代インテル®Core™プロセッサーは、第9世代グラフィックスをサポートします
- デュアルグラフィックス出力: HDMI、DisplayPort 1.4 コネクタは独立したディスプレイコントローラーです
- HDMI 2.0 に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz および第 11 世代インテル Core™ プロセッサー
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz および第 10 世代インテル Core™ プロセッサー
- 最大以下の解像度で DisplayPort 1.4 入力をサポートします 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 2.0 をサポート (HDMI モニターが必要)
- HDCP 2.2 および DisplayPort および HDMI ポート (HDCP 2.3 ready および第 11 世代インテル Core™ プロセッサー)

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.
グラフィック仕様はCPUタイプによって異なる場合があります。
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- サージ保護に対応
- ゴールドオーディオジャック
- 15μ ゴールドオーディオコネクタ
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応
拡張スロット
第 11 世代インテル Core™ プロセッサー
- 1 x PCI Express 4.0 x16 スロット*
第 10 世代インテル Core™ プロセッサー
- 1 x PCI Express 3.0 x16 スロット*

- 2 x PCI Express 3.0 x1 スロット
- 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールおよび Intel^® CNVi (統合 WiFi/BT)
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1)

*起動ディスクとして NVMe SSD に対応
ストレージ
- 6 x SATA3 6.0 Gb/s、コネクタ付き、Intel^® ラピッド・ストレージ・テクノロジー 18 および Intel^® スマート・レスポンス・テクノロジー) 、NCQ、AHCI、および、ホットプラグ機能に対応*
- 1 x ハイパー M.2 ソケット (M2_1), M Key type 2242/2260/2280 M.2 PCI Express モジュール最大 Gen4 x4 (64 Gb/s) (第 11 世代インテル Core™ プロセッサー) or Gen3 x4 (32 Gb/s) (第 10 世代インテル Core™ プロセッサー)**
- 1 x ウルトラ M.2 ソケット (M2_2), M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**

*M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_1 は無効になります。

**M2_1 Intel^® Optane™ テクノロジ (第 10 世代インテル Core™ プロセッサー)
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット
コネクタ
- 1 x SPI TPM ポート
- 1 x シャーシイントルージョンとスピーカーヘッダー
- 2 x RGB LED ポート*
- 2 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 3 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ (15μ ゴールドオーディオコネクタ)
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s) (静電気放電 (ESD) 保護に対応)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

****CPU/ウォーターポンプファンは最大 2A (24W) の出力の水冷式ファンに対応します.

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP および CHA_FAN3/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます.
後部出入力ポート
- 3 x アンテナ取り付けポイント
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x SPDIF 光出力コネクタポート
- 4 x USB 3.2 Gen1 ポート (ASMedia ASM1074 ハブ) (静電気放電 (ESD) 保護に対応)
- 2 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応)
- 1 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック)
ソフトウェアと UEFI
ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ

*これらのユーティリティは APP ショップからダウンロードできます.
付属ディスク
- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー
付属品
- ユーザーマニュアル/クイックインストールガイド、サポートディスク、I/O パネル
- 2 x SATAフラットケーブル
- 3 x M.2 ソケット用ねじ
- 1 x M.2 ソケット用スタンドオフ
ハードウェアモニター
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ケース開閉検出
- 電圧範囲: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
規格
- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
認証
- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)

説明	言語	ダウンロード
ユーザーマニュアル	日本語	全球	中國
ユーザーマニュアル	英語	全球	中國
BSMI	Multi-Language	全球	中國
クイック取り付けガイド	多言語	全球	中國
