ASRock X399M Taichi

マザーボード

ビデオカード

よりパーソナライズされたスムーズな体験を提供するためにクッキーを使用しています。当ウェブサイトを利用することで、クッキーの使用に同意したものとみなされます。クッキーを受け入れない場合、または、詳細情報をご覧になりたい場合は、弊社のプライバシーポリシーを参照してください。

受賞履歴

X399M Taichi

AMD TR4 Socket Ryzen Threadripper シリーズ CPU に対応
IR デジタル PWM, 11 電源フェーズ & Dr. MOS
DDR4 3600+(OC)
3 PCIe 3.0 x16
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 チャンネル HD オーディオ (Realtek ALC1220 オーディオコーデック), DTS コネクトに対応
8 SATA3, 2 ウルトラ M.2 (PCIe Gen3 x4), 1 ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.1 Gen2 (1 Type-A + 1 Type-C), 12 USB 3.1 Gen1 (前面に 4 個、背面に 8 個)
1 U.2 コネクタ
Intel^® 802.11ac WiFi, デュアル Intel^® ギガビット LAN
ASRock RGB LED
BIOS Flashback

製品の特長
製品の規格
サポート

販売拠点

CPU 電源コネクタを分離した設計

従来の 2 つの CPU 電源コネクタは同じ側面の近い位置に装備されています。ASRock は 2 つの CPU 電源コネクタをマザーボードのそれぞれの側面に 1 つずつ装備して、CPU VRM 向けのトレースの幅を広げました。この設計によって、電源をより効率的に供給して、温度を低く抑え、システムの安全性を向上させて、オーバークロック能力を強化します。

AMD StoreMI テクノロジー

SSD の速度とハードディスクの容量を組み合わせて、単一の高速で管理しやすいドライブにしするパワフルなツールです。SSD は高速ですが高価であり、最小限の容量しか提供しません。機械式のハードドライブは低価格で大きな容量を提供しますが、SSD よりもはるかに低速です。AMD StoreMI テクノロジーはこれら 2 種類のストレージを 1 つのドライブに「組み合わせ」、最も頻繁にアクセスするデータを SSD に自動的に移動するので、SSD の応答性と機械式のハードディスクの容量という 2 つの利点を活用できます。

XXL アルミニウム合金製ヒートシンク

特別に大型のアルミニウム合金製ヒートシンクが MOSFET とチップセットから効率的に放熱するので、システム全体の性能がより安定します。

プレミアム 60A パワーチョーク

従来のチョークと比較して、ASRock の新世代プレミアムパワーチョークは飽和電流を最大 3 倍まで効果的に増加させるため、マザーボードの Vcore 電圧が強化・向上します。

プレミアムメモリ合金チョーク

メモリ電源供給用に特別設計された新世代合金チョークは、耐電磁干渉性および耐熱性に優れた設計なので、マザーボードへの電源供給の安定性と信頼性が向上します。

Dr. MOS

Dr. MOS 設計には最新の SPS（スマートパワーステージ）テクノロジーが採用されています。それぞれのフェーズの電流と温度の監視向けに最適化されているので、CPU に円滑かつ安定した電源を供給し、性能を向上させて、優れたオーバークロック能力を提供します。.

ニチコン製 12K ブラックコンデンサ

素晴らしい 12K ブラックコンデンサは少なくとも 12,000 時間の寿命を提供します。それに対して、その他のハイエンドマザーボードの寿命はわずか 10,000 時間です。ASRock は競合他社製品と比較して寿命が 20% 長いニチコン製 12K ブラックコンデンサを採用して、より優れた安定性と信頼性を提供します。

I/O Armor

マザーボードの背面 I/O 付近の重要な部品向けの新設計保護カバーです。静電気による破損から保護します。

マットブラック PCB

新しい神秘的なマットブラックと銅のカラースキームは ASRock のハイエンドマザーボードの最高のコンポーネントにぴったりです。

高密度ガラス繊維 PCB

高密度ガラス繊維 PCB 設計は、PCB レイヤー間の隙間を減らして、湿度による電気短絡からマザーボードを保護します。

Purity Sound™ 4

ウルトラHD（超高解像度）でピュアなオーディオ性能をお楽しみいただけます。Purity Sound4はハードウェアオーディオソリューションとソフトウェアオーディオソリューションを組み合わせました。最新のRealtek ALC1220オーディオコーデックが搭載された7.1 CH HDオーディオ、左右のオーディオチャンネル用の個別のPCBレイヤー、SN比120dBのDAC、その他のテクノロジーが採用されています。鮮明なサウンド効果をお届けします。

SN 比120dB の DAC

ゴールドオーディオコネクタ

TI^® NE5532 プレミアムヘッドセットアンプ

左右のオーディオチャンネル用の個別の PCB レイヤー

前面出力ポートにインピーダンスセンシング装備

PCB 絶縁シールド

ピュア電力入力

ニチコン製ファインゴールドシリーズオーディオコンデンサ

ゴールドオーディオジャック

RGB LED

お好みのカラフルなライティングシステムをビルドします。RGB LED とヘッダーを使用すれば、ユーザーは LED ストリップを接続して独自の PC スタイルを容易に演出できます。ASRock RGB LED ユーティリティは直接ダウンロードできます。または、オールインワン・ユーティリティ ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ）からダウンロードできます。

オリジナル機能
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A ポート (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- プレミアムメモリ合金チョーク (鉄粉製チョークと比較して、コア損失を70%低減します)
- IR3555M Dr. MOS 60A
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- I/O の武装
- マットブラック PCB
- 高密度ガラス繊維 PCB
Intel^® 802.11ac WiFi
ASRock スチール製スロット
ASRock ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
ASRock ウルトラ USB パワー
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- AMD TR4 Socket Ryzen Threadripper シリーズ CPU に対応
- IR デジタル PWM
- 11 電源フェーズ設計
チップセット
- AMD X399
メモリー
- クアッドチャンネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- DDR4 3600+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応 (U-DIMM)*
- システムメモリの最大容量: 128GB**
- DIMM スロット内に 15μ ゴールドコンタクトを採用

*詳細情報は ASRock のウェブサイト内のメモリーサポート一覧表をご覧ください。

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- GUI でサポートされた 128Mb AMI UEFI Legal BIOS
- 「即時使用PnP」対応
- ACPI 5.1 ウェークアップ機能対応
- ノージャンパー対応
- SMBIOS 2.3 対応
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, 電圧マルチ調整
内蔵グラフィック
- なし
オーディオ
- 7.1 チャネル HD Audio およびコンテンツ保護機能 (Realtek ALC1220 オーディオコーデック)
- Premium Blu-ray 音質対応
- サージ保護に対応
- Purity Sound™ 4
- ニチコン製ファインゴールドシリーズオーディオコンデンサ
- SN 比 120dB の DAC (差動アンプ搭載)
- 前面オーディオコネクタ用 NE5532 プレミアムヘッドセットアンプ (最大 600 Ohms のヘッドセットに対応)
- ピュア電源入力
- ダイレクトドライブテクノロジー
- PCB 絶縁シールド
- リア出力ポート上でのインピーダンスセンシング
- 左右のオーディオチャンネル用の個別の PCB レイヤー
- ゴールドオーディオジャック
- 15μ ゴールドオーディオコネクタ
- DTS コネクトに対応

ネットワーク

- ギガビット LAN 10/100/1000 Mb/s
- 2 x GigaLAN Intel^® I211AT
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- チーミング機能付きデュアル LAN に対応*
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応

*Windows^® 10 RS2、RS3、およびRS4でチーミングに対応

無線 LAN

- Intel^® 802.11ac WiFi モジュール
- IEEE 802.11a/b/g/n/ac
- デュアルバンド (2.4/5 GHz) に対応
- 最大 433Mbps の高速無線接続に対応
- Bluetooth 4.2 / 3.0 + ハイスピードクラス II に対応

拡張スロット

- 3 x PCI Express 3.0 x16 スロット (PCIE1/PCIE2/PCIE3: でシングル x16 (PCIE1); でダブル x16 (PCIE1) / x16 (PCIE2); でトリプル x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- AMD Quad CrossFireX™、CrossFireX™ 対応
- NVIDIA^® Quad SLI™、SLI™をサポート
- 1 x 垂直 M.2 ソケット (Key E)、には WiFi-802.11ac モジュールが搭載されています (背面入出力上)
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1, PCIE2 および PCIE3)

*起動ディスクとして NVMe SSD に対応

ストレージ

- 8 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1 および RAID 10), NCQ、AHCI およびホットプラグ機能
- 1 x ウルトラ M.2 ソケット (M2_1), 最大 Gen3 x4 (32 Gb/s) までのタイプ M Key 2242/2260/2280/22110 M.2 PCIe モジュールに対応*
- 1 x ウルトラ M.2 ソケット (M2_2), 最大 Gen3 x4 (32 Gb/s) までのタイプ M Key 2242/2260/2280 M.2 PCIe モジュールに対応*
- 1 x ウルトラ M.2 ソケット (M2_3), M キータイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応*
- 1 x U.2 コネクタ**

*NVMe RAID (RAID 0, RAID 1 および RAID 10)
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット

**M2_1接続されている場合は U.2 コネクタがは無効になります.

コネクタ

- 1 x TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 1 x RGB LED ポート*
- 1 x CPU ファンコネクタ (4 ピン)**
- 1 x CPU オプション / ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)***
- 2 x 筐体ファンコネクタ (4 ピン) (スマートファン速度制御)
- 1 x シャーシオプション/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ (15μ ゴールドオーディオコネクタ)*****
- 1 x 直角前面パネルオーディオコネクタ*****
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.1 Gen1 ポート (4 USB 3.1 Gen1 ポート対応) (静電気放電 (ESD) 保護に対応)
- 1 x CMOS クリアスイッチ
- 1 x Dr. Debug (LED 付き)
- 1 x 電源ボタン
- 1 x リセットボタン
- 1 x CPU Xtreme OC スイッチ

*合計 12V/3A、36W までの LED ストリップに対応

**CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

***CPU オプション/ウォーターポンプファンは最大 1.5A (18W) ファン出力のウォータークーラーファンに対応します。 .

****シャーシオプション/ウォーターポンプファンは最大 1.5A (18W) の出力の水冷式クーラーファンに対応します.
CPU_FAN1, CHA_FAN1, CHA_FAN2, CPU_OPT/W_PUMP および CHA_FAN3/W_PUMP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます.

*****オーディオ機器をオーディオコネクタのいずれか 1 つに接続します。

後部出入力ポート

- 2 x アンテナポート
- 1 x PS/2 マウス/キーボードポート
- 1 x SPDIF 光出力コネクタポート
- 1 x USB 3.1 Gen2 Type-A ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.1 Gen2 Type-C ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)
- 8 x USB 3.1 Gen1 ポート (静電気放電 (ESD) 保護に対応)*
- 2 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- 1 x BIOS Flashback スイッチ
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック)

*USB3_5 ポートでウルトラ USB パワーに対応します。

ソフトウェアと UEFI

ソフトウェア
- ASRock A-Tuning
- ASRock RGB LED
- ASRock APP Charger
UEFI
- ASRock フル HD UEFI
- ASRock インスタントフラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.

付属ディスク

- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー

付属品

- ユーザーマニュアル/クイックインストールガイド、サポートディスク、I/O パネル
- 4 x SATAフラットケーブル
- 1 x ASRock SLI_HB_Bridge_1S カード
- 1 x ASRock SLI_HB_Bridge_2S カード
- 2 x ASRock WiFi 2.4/5 GHz アンテナ
- 3 x M.2 ソケット用ねじ

ハードウェアモニター

- 温度センシング: CPU, CPU オプション / ウォーターポンプファン, シャーシファン, シャーシオプション / ウォーターポンプファン
- ファンタコメータ: CPU, CPU オプション / ウォーターポンプファン, シャーシファン, シャーシオプション / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU オプション / ウォーターポンプファン, シャーシファン, シャーシオプション / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU オプション / ウォーターポンプファン, シャーシファン, シャーシオプション / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

規格

- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 8 レイヤー PCB
- 2oz コパー製 PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)

説明	言語	ダウンロード
ユーザーマニュアル	英語	全球	中國
BSMI	Multi-Language	全球	中國
クイック取り付けガイド	多言語	全球	中國
WiFi 取扱説明書	英語	全球	中國
RAID 取扱説明書	英語	全球	中國

規格は予告なしに変更される場合があります。ブランドと製品名の所有権はそれぞれ各社に帰属します。製品の構成が実際の規格と異なる場合があります。

上のユーザーインターフェースの写真は参照用のサンプルです。実際のユーザーインターフェースは、ソフトウェアバージョンの更新により異なる可能性があります。

ニュースセンター
プレスリリース
受賞履歴

ASRock

X399M Taichi

11 電源フェーズ設計

IR デジタル PWM

8 レイヤー PCB / より良い DDR4 性能

Dr. MOS

CPU 電源コネクタを分離した設計

Intel^® デュアルギガビットLAN

デュアルバンド 802.11ac WiFi

3 つのウルトラ M.2 ソケット

タイプ 22110 M.2 に対応

AMD StoreMI テクノロジー

XXL アルミニウム合金製ヒートシンク

プレミアム 60A パワーチョーク

プレミアムメモリ合金チョーク

Dr. MOS

ニチコン製 12K ブラックコンデンサ

I/O Armor

マットブラック PCB

高密度ガラス繊維 PCB

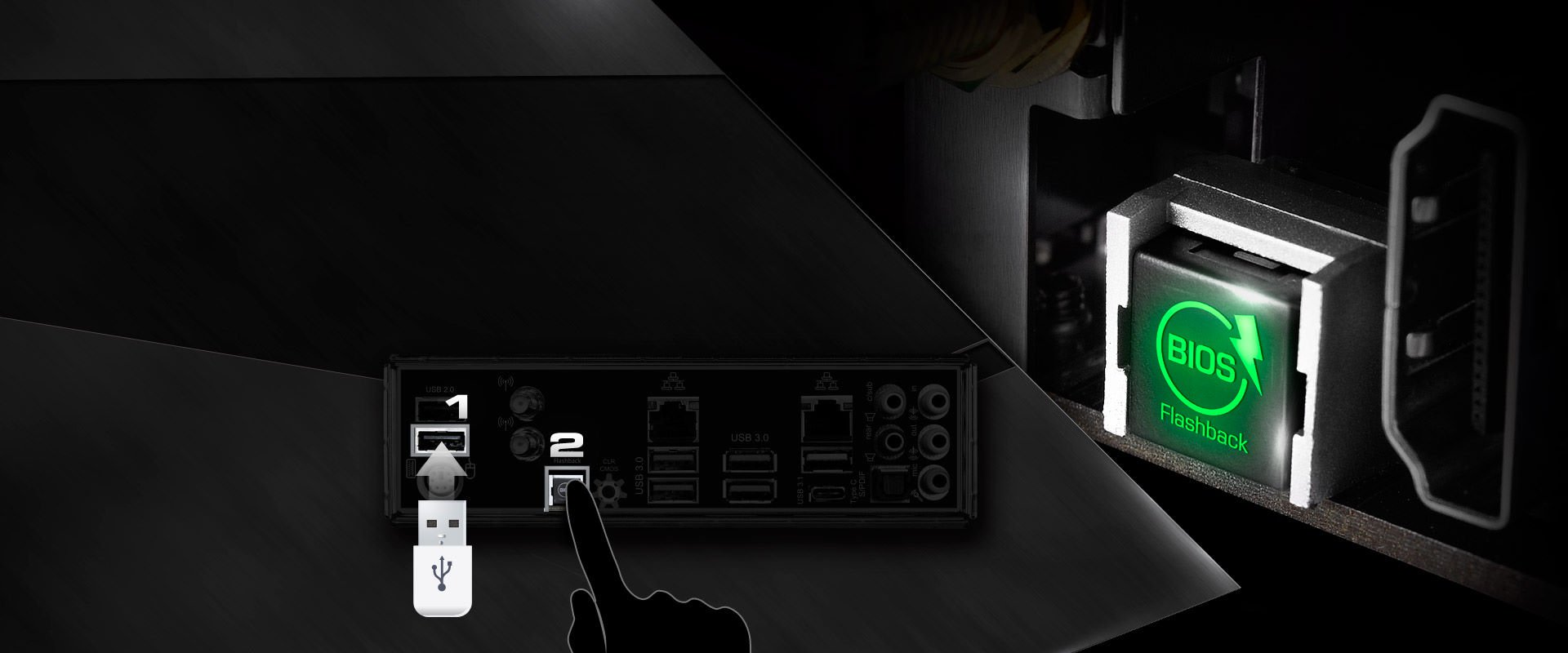

BIOS Flashback

U.2 コネクタ

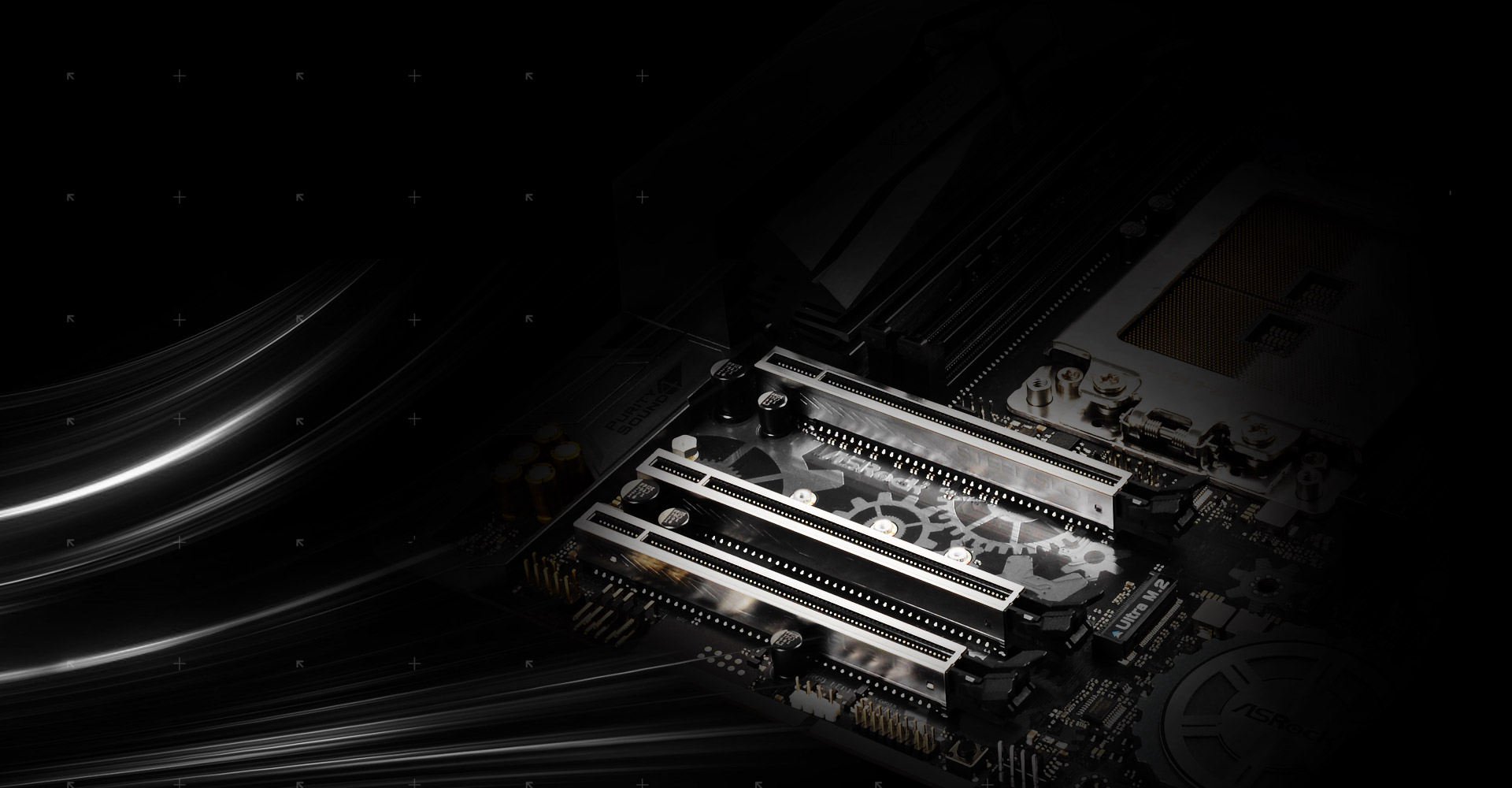

PCI-E スチール製スロット
