X399M 太极

支持 AMD TR4 插槽 Ryzen Threadripper 系列处理器
IR 数字电源控制器, 11 相供电 & Dr. MOS
支持 DDR4 3600+(OC)
3 PCIe 3.0 x16
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持 DTS 连接
8 SATA3, 2 超级 M.2 (PCIe Gen3 x4), 1 超级 M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.1 Gen2 (1 A 型接口 + 1 C 型接口), 12 USB 3.1 Gen1 (4 前置, 8 后置)
1 U.2 接口
Intel^® 802.11ac 无线网络, 双 Intel^® 千兆网卡

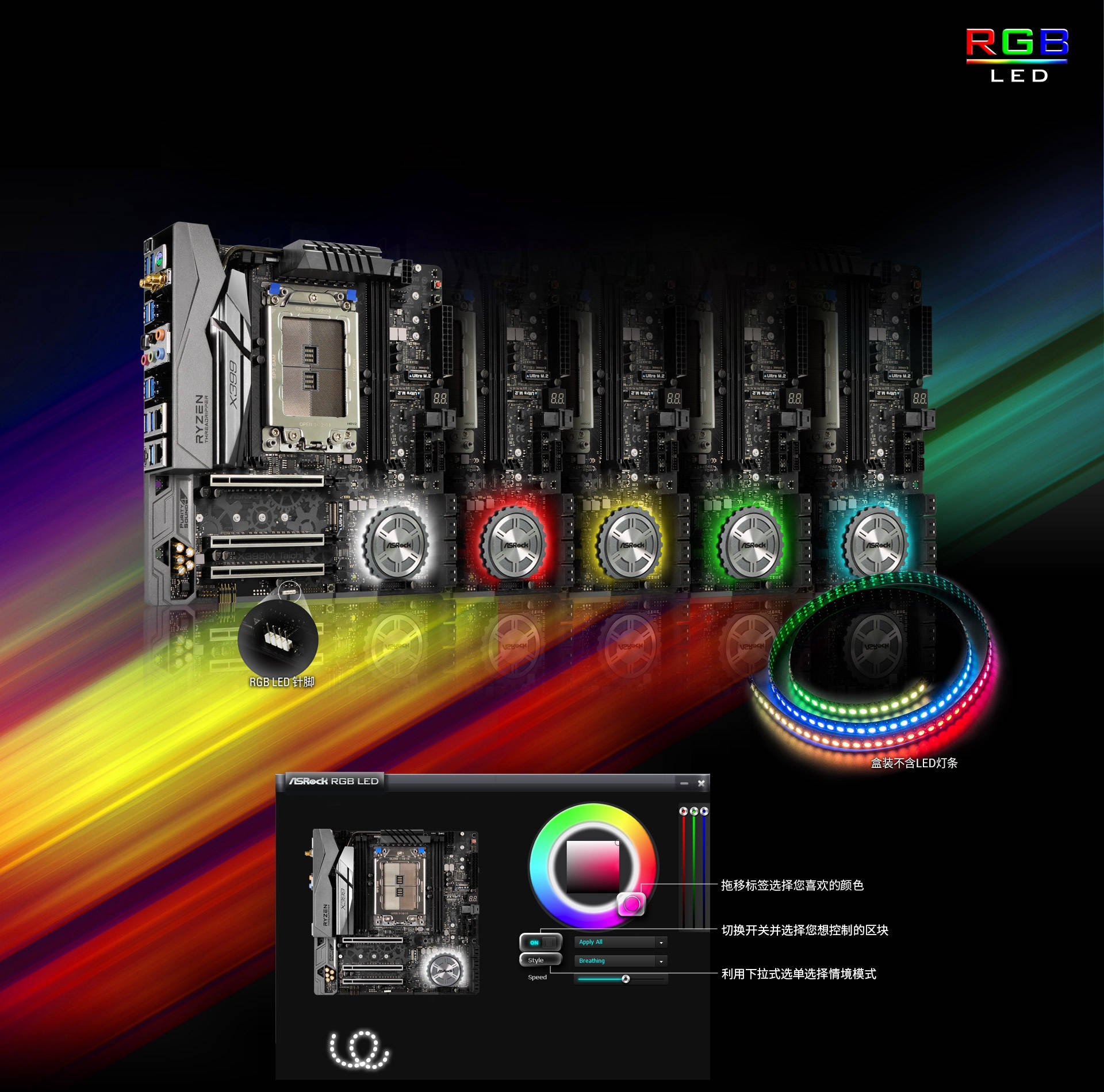

华擎 RGB LED
BIOS 一键更新

产品特色
产品规格
支持与下载

购买

超合金散热器

大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠。

60A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

内存供电高效合金电感

专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。

Dr. MOS

新一代 Dr. MOS 拥有更新的 SPS（Smart Power Stage）技术，可以独立监控、更佳化每一相电源，达到比以往更有效率、也更精准的电源调控，进而拥有更优异超频能力。

Nichicon 12K 黑金电容

与其他高阶主板所使用的电容仅有 10,000 小时使用寿命相比，华擎率先采用 Nichicon 12K 顶级黑金电容，具备至少 12,000 小时的使用寿命，让您系统稳定运作更有保障。

I/O 装甲

保护后面板 I/O 接口周围的重要元件免受静电干扰。

黑色消光黑 PCB

全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

高保真4代

是时候畅享超高清晰度更纯净的音效了。高保真4代结合多款软、硬件音频处理方案。全新的 Realtek ALC1220 音频解编码芯片支持 7.1 声道高保真音频，左、右声道使用不同的 PCB 层，120db SNR 数模转换器以及其他一些技术都为呈现更清晰的音效奠定了坚实的基础。

120dB 信噪比数/模转换器

镀金音频接口

TI^® NE5532 优质耳放

左右声道分层布线

后置音效自动阻抗侦测

PCB 隔离屏蔽

纯净电源

Nichicon Fine Gold 专业音效电容

镀金音频插孔

独家功能
华擎 USB 3.1 Gen2
- 华擎 USB 3.1 Gen2 A 型接口接口 (10 Gb/s)
- 华擎 USB 3.1 Gen2 C 型接口接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
- IR3555M Dr. MOS 60A
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
Intel^® 802.11ac 无线网络
华擎合金插槽
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持 AMD TR4 插槽 Ryzen Threadripper 系列处理器
- IR 数字电源控制器
- 11 相供电设计
芯片
- AMD X399
内存
- 四通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- 支持 DDR4 3600+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存 (U-DIMM)*
- 系统内存最大容量: 128GB**
- DIMM 插槽采用 15μ 镀金接针

*请参考华擎网站上的内存支持列表获得更多信息。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的 128Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, 电压多功能调节器
板载显卡
- 无
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 支持高保真四代
- Nichicon Fine Gold 专业音效电容
- 带差分放大器的 120dB 信噪比数/模转换器
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- 支持 DTS 连接

局域网

- 千兆网卡 10/100/1000 Mb/s
- 2 x GigaLAN Intel^® I211AT
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持分组 (Teaming) 功能的双网卡*
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

*分组功能支持 Windows^® 10 RS2、RS3及RS4。

无线网卡

- Intel^® 802.11ac 无线网络模块
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 433Mbps
- 支持蓝牙 4.2 / 3.0 + 高速 class II

扩充插槽

- 3 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE2/PCIE3: 单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x16 (PCIE2); 三插槽 x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™
- 支持 NVIDIA^® Quad SLI™ 和 SLI™
- 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ac 无线模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1, PCIE2 和 PCIE3)

*支持 NVMe SSD 开机

存储

- 8 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280/22110 型 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2242/2260/2280 型 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*
- 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2230/2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*
- 1 x U.2 接口**

*支持 NVMe RAID (RAID 0, RAID 1 和 RAID 10)
支持 NVMe SSD 开机
支持华擎 U.2套件

**如果 M2_1 被使用， U.2 插槽将关闭.

板载接口

- 1 x TPM 接针
- 1 x 电源 LED 与扬声器接针
- 1 x RGB LED 接针*
- 1 x CPU 风扇接口 ((4-针))**
- 1 x CPU 选项 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)***
- 2 x 机箱风扇接口 ((4-针)) (智能风扇速度控制)
- 1 x 机箱选配/水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)*****
- 1 x 垂直前面板音频接口*****
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.1 Gen1 接针 (支持 4 USB 3.1 Gen1 接口) (支持 ESD 静电防护)
- 1 x CMOS 数据清除按钮
- 1 x 带 LED 的 Dr. Debug
- 1 x 电源按钮
- 1 x 复位按钮
- 1 x CPU Xtreme 超频开关

*支持高达 12V/3A, 36W LED 灯条

**CPU 风扇接口支持最大 1A (12W) 电源.

***CPU 选项 / 水泵风扇支持水冷风扇最大 1.5A (18W).

****机箱选配 / 水泵风扇支持最高 1.5A (1.8W) 水冷风扇。
CPU_FAN1, CHA_FAN1, CHA_FAN2, CPU_OPT/W_PUMP 和 CHA_FAN3/W_PUMP 可以自动检测 3 针或 4 针风扇.

*****将音频设备连接到任一音频接口.

后背板输出 / 入接口

- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.1 Gen2 A 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.1 Gen2 C 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 8 x USB 3.1 Gen1 接口 (支持 ESD 静电防护)*
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- 1 x BIOS 一键更新按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*USB3_5 端口支持超稳定 USB 供电.

软件与 UEFI

软件
- 华擎 A-Tuning
- 华擎 RGB LED
- 华擎 APP Charger
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 快速安装指南, 支持光盘, I/O 挡板
- 4 x SATA 数据线
- 1 x 华擎 SLI_HB_Bridge_1S 卡
- 1 x 华擎 SLI_HB_Bridge_2S 卡
- 2 x 华擎 WiFi 2.4/5 GHz 天线
- 3 x M.2 插槽螺丝

硬件监视器

- 温度检测: CPU, CPU 选配/水泵, 机箱, 机箱选配/水泵风扇
- 风扇转速计: CPU, CPU 选配/水泵, 机箱, 机箱选配/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU 选配/水泵, 机箱, 机箱选配/水泵风扇
- 风扇多速控制: CPU, CPU 选配/水泵, 机箱, 机箱选配/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

结构

- Micro ATX 规格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 8 层板 PCB
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国
WiFi 安装指南	英文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
