ASRock B550M Pro RS

B550M Pro RS

AMD AM4 ソケット Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 および 5000 G-Series Desktop Processors
8 電源フェーズ
4 x DDR4 DIMMs, 最大 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1
グラフィックス出力オプション: HDMI, DisplayPort
Realtek ALC897 7.1 チャンネル HD オーディオ Codec
4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
6 USB 3.2 Gen1 (前面に 2 個、背面に 4 個),
6 USB 2.0 (前面に 4 個、背面に 2 個)
Dragon 2.5G LAN

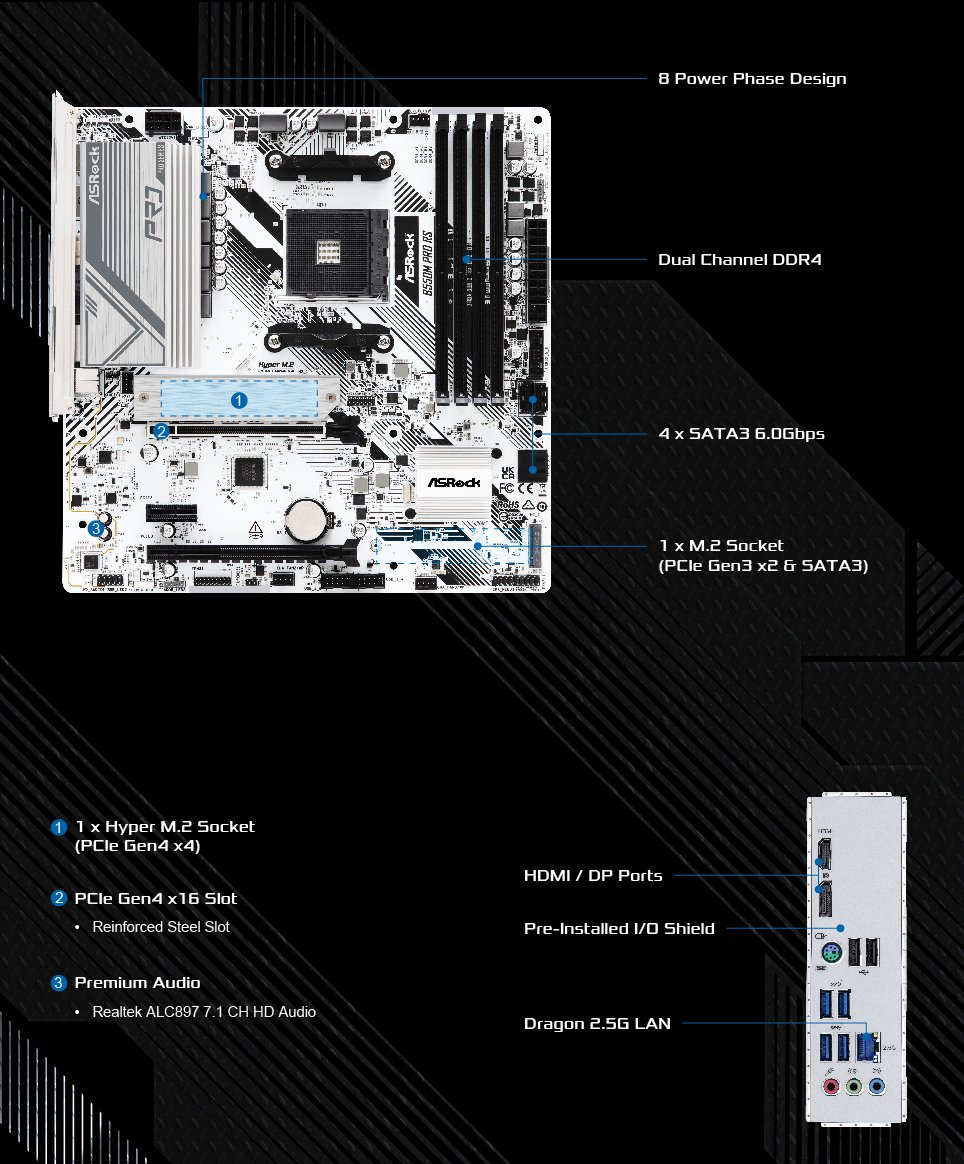

オリジナル機能
- 8 電源フェーズ
- 事前に取り付けられた IO シールド
- 2.5G LAN
CPU
- AMD AM4 ソケット Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 および 5000 G-Series Desktop Processors
チップセット
- AMD B550
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- AMD Ryzen シリーズ CPU (Vermeer) は、DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ CPU (Matisse) は、DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Cezanne) DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Renoir) DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Picasso) は、DDR4 3333+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC、アンバッファード・メモリに対応*
- システムメモリの最大容量: 128GB*
- 究極のメモリプロファイル（XMP）メモリモジュールをサポート* AMD 非 XMP メモリがサポートする周波数については、以下の表をご参照ください. 詳細については、ASRock のウェブサイトの QVL をご参照ください。

* For Ryzen シリーズ APU (Picasso, Cezanne および Renoir), ECC is only supported および PRO CPUs.
**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。

Ryzen シリーズ CPU (Vermeer):

Ryzen シリーズ CPU (Matisse):

Ryzen シリーズ APU (Cezanne):

Ryzen シリーズ APU (Renoir):

Ryzen シリーズ APU (Picasso):

SR: シングルランク DIMM、1Rx4 または DIMM モジュールラベルでは 1Rx8
DR: デュアルランク DIMM、2Rx4 または DIMM モジュールラベルでは 2Rx8
BIOS
- GUI でサポートされた 128Mb AMI UEFI Legal BIOS
内蔵グラフィック
Ryzen シリーズ APU に AMD Radeon™ Vega シリーズグラフィックスを統合* (実際のサポートは CPU によって異なることがあります)
- 1 x HDMI 2.1, HDR, HDCP 2.3, 4K Ultra HD (UHD) playback および max. 解像度最大 4K 60Hz*
- 1 x DisplayPort 1.4, HDCP 2.3, 4K Ultra HD (UHD) playback および max. 解像度最大 5K 120Hz*

* Picasso HDCP 2.2 および HDMI 2.0 ポート
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御

拡張スロット

AMD Ryzen シリーズ CPU (Vermeer および Matisse)
- 2 x PCIe x16 スロット (PCIE1: Gen4x16 モード; PCIE3: Gen3 x4 モード)*
- 2 x PCIe x16 スロット (PCIE1: Gen3x16 モード; PCIE3: Gen3 x4 モード)*
- 2 x PCIe x16 スロット (PCIE1: Gen3x8 モード; PCIE3: Gen3 x4 モード)
- AMD CrossFire™
- 1 x PCIe 3.0 x1 スロット (PCIE2: x1 モード)

* AMD Ryzen シリーズ APU (Cezanne および Renoir)
AMD Ryzen シリーズ APU (Picasso)
** 起動ディスクとして NVMe SSD に対応

ストレージ

CPU:
- 1 x ハイパー M.2 ソケット (M2_1, Key M), タイプ 2280 PCIe Gen4x4（64 Gb / s）モード対応 (with Vermeer, Matisse) または Gen3 x4 (32 Gb/s) mode (with Cezanne, Renoir および Picasso)*
Chipset:
- 1 x M.2 ソケット (M2_2, Key M), type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
- 4 x SATA3 6.0 Gb/s コネクタ

*起動ディスクとして NVMe SSD に対応
NVMe SSD is not supported および AMD Athlon™ 3000G Processors

RAID

- SATA ストレージデバイス向けの RAID 0、RAID 1 および RAID 10 に対応

USB

CPU:
- 4 x USB 3.2 Gen1 Type-A (2 Rear (USB32_12)、前面に 2 個 (USB3_5_6))チップセット:
- 2 x USB 3.2 Gen1 Type-A (背面 (USB32_34))
- 6 x USB 2.0 (前面に 4 個、背面に 2 個)

* すべての USB ポートが ESD 保護をサポート

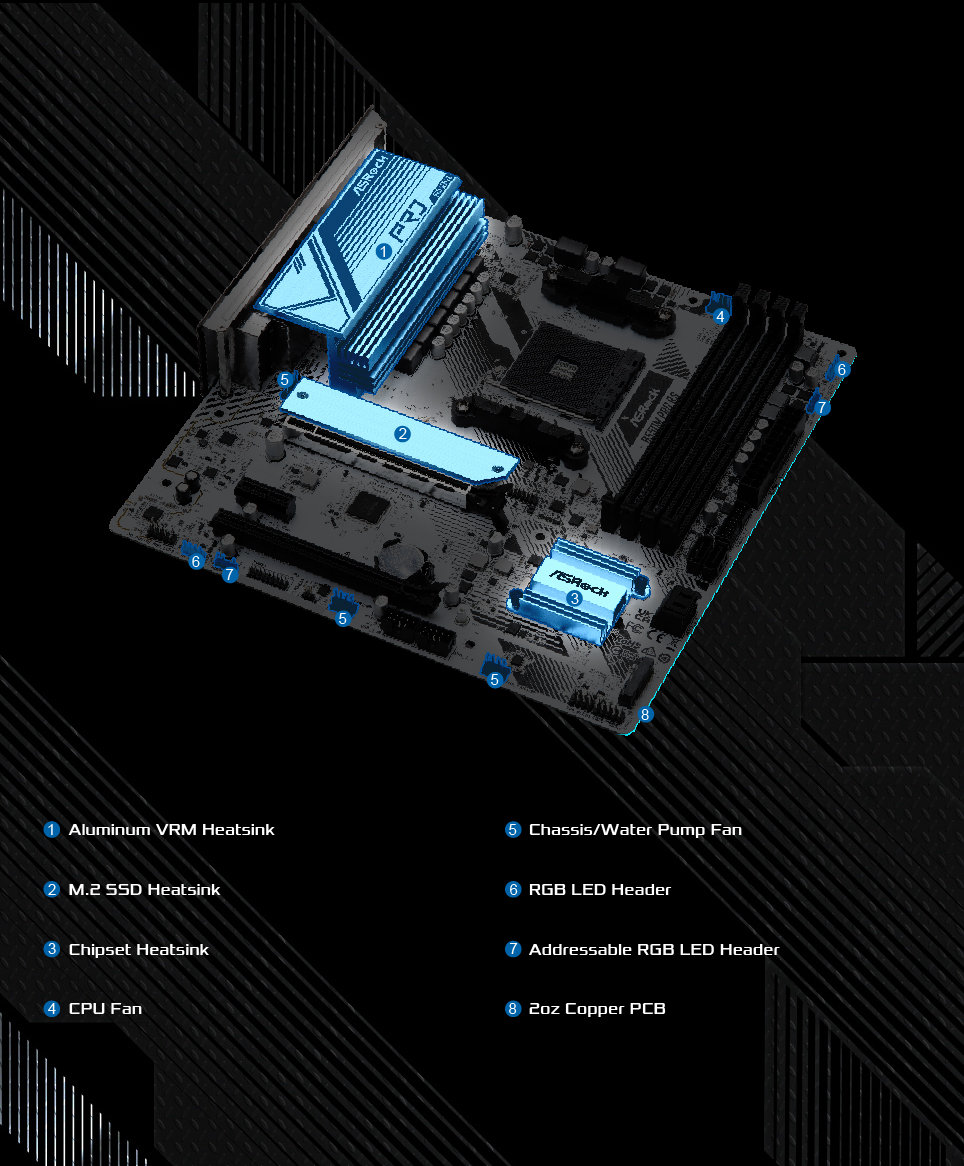

コネクタ

- 1 x SPI TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 2 x RGB LED ポート*
- 2 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 3 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 1 x 24 ピン ATX 電源コネクタ
- 1 x 8 ピン 12V 電源コネクタ
- 1 x フロント音源ポートコネクタ
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応)
- 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート)

* 合計 12V/3A、36W までの LED ストリップに対応
** 合計 5V/3A、15W までの LED ストリップに対応
*** CPU_FAN1 は最大 1A のファン電力をサポートします (12W).
**** CHA_FAN1~3/WP は最大 2A のファン電力をサポートします (24W).
CHA_FAN1~3/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 ポート
- 2 x USB 2.0 ポート
- 1 x RJ-45 エリアネットワークポートおよび LED インジケータ
- HD オーディオジャック: サウンド入力 / フロントスピーカ / マイクロフォン

ソフトウェアと UEFI

ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock フル HD UEFI
- ASRock インスタントフラッシュ

*これらのユーティリティは APP ショップからダウンロードできます.

付属品

- 1 x ユーザーマニュアル
- 2 x SATAフラットケーブル
- 1 x M.2 ソケット用ねじ

規格

- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 2oz コパー製 PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
