A520M Pro4

Поддержка Разъём AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors
Система питания 8, Digi Power
Поддержка DDR4 4733+ (OC)
2 x PCIe 3.0 x16, 1 x M.2 Key E для поддержки WiFi
Устройство графического вывода данных: HDMI, DisplayPort, D-Sub
7.1-канальный HD-кодек (Realtek ALC1220/ALC1200 Audio Codec), Nahimic Audio
4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4), 1 x M.2 (PCIe Gen3 x2 & SATA3)
10 x USB 3.2 Gen1(5 x Rear, 1 x Rear Type-C, 4 x Front)
Realtek Gigabit LAN

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Особенности
Спецификация
Поддержка

Где купить

Аудиосистема Nahimic

При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Sound Tracker – это визуальный индикатор, указывающий с каких основных направлений поступает звук. Каждый звук особым образом расположен на радаре 360° для полного погружения в игровой процесс.

8-фазная схема питания

Надёжные компоненты и абсолютно стабильная подача питания на CPU. Кроме того, за счёт сниженных температур повышается производительность, что важно для продвинутых геймеров.

Дроссели 50A

По сравнению с обычными дросселями, передовые дроссели ASRock втрое быстрее генерируют ток насыщения, улучшая показатели Vcore на материнской плате.

Медные слои печатной платы

Внутренние медные слои обеспечивают стабильность сигнальных трасс и профилей мощности! А также обеспечивают пониженную температуру и повышенную энергоэффективность при оверклокинге, в том числе новейших модулей памяти DDR4 с экстремальной производительностью!

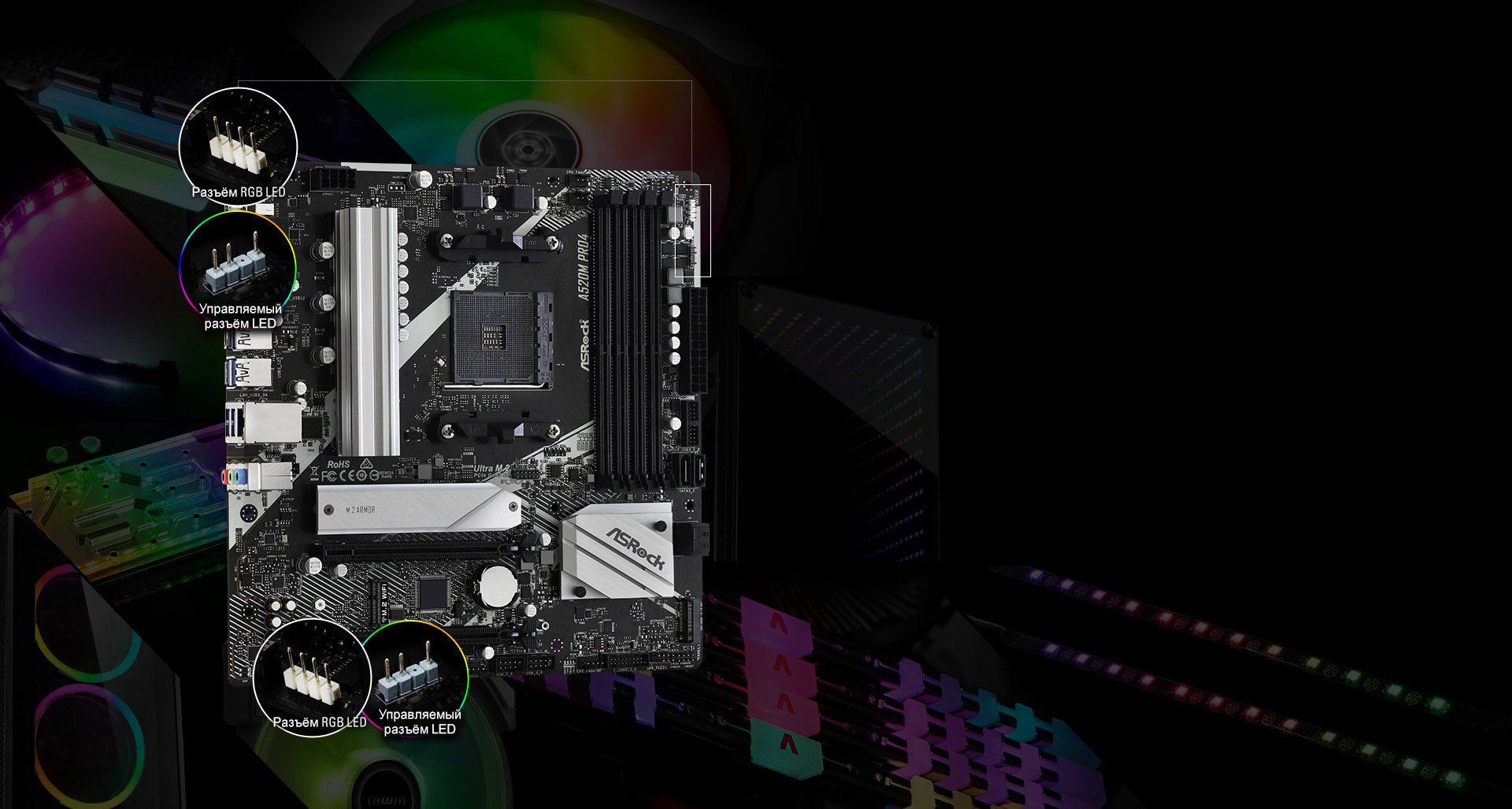

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

This motherboard features onboard RGB headers and an addressable RGB header that allow motherboard to be connected to compatible LED devices such as strip, CPU fans, coolers, chassis and so on. Users may also synchronize RGB LED devices across the Polychrome RGB Sync-certified accessories to create their own unique lighting effects.

*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.

Технология AMD SMART ACCESS MEMORY

Обычные процессоры для ПК могут использовать лишь малую часть видеопамяти при ограниченной производительности. Технология AMD Smart Access Memory расширяет каналы передачи данных для использования всего потенциала памяти GPU, устраняет задержки и повышает производительность.

Два разъёма M.2 для SSD

Интерфейс PCIe Gen3 x4 Ultra M.2 обеспечивает СПД до 32 Гбит/с, и поддерживает установку модуля ASRock U.2 для установки самых быстрых накопителей U.2 PCIe Gen3 x4 SSD. Второй разъём поддерживает стандарт PCIe Gen3 x2 16 Гбит/с.

Радиаторы M.2

Хорошая защита накопителей M.2 SSD нужна для стабильной и долгой работы. ASRock предоставляет полную защиту M.2 SSD, что обеспечивает им пониженную рабочую температуру.

Печатная плата со слоем меди в 2 унции

Используются только тщательно отобранные образцы меди для слоёв печатной платы, а технология позволяет снизить температуры и улучшить энергоэффективность при разгоне.

Дроссели Premium 50A Power Choke

По сравнению с обычными дросселями, новые дроссели премиум-класса от ASRock повышают ток насыщения в 3 раза, обеспечивая более надежный вольтаж для материнской платы.

Печатная плата высокой плотности

Новый дизайн печатной платы снижает зазоры между слоями и защищает материнскую плату от электрических замыканий, вызванных влажностью.

Чёрный сапфир

Глубокий чёрный цвет. Основа в цвете «чёрного сапфира» придаёт материнской плате элемент загадочности.

Full Spike Protection

Некоторые компоненты материнской платы особенно чувствительны к перепадам напряжения, и избыточный ток на них может привести к мгновенному сбою всей системы. Технология ASRock Full Spike Protection надежно защищает эти компоненты материнской платы от внезапных скачков напряжения.

Уникальная Особенность
ASRock Super Alloy
- Дроссели Premium 50A Power Choke
- Печатная плата Sapphire Black
- High Density Glass Fabric PCB
- Покрытие печатной платы 2oz
ASRock Полноразмерный радиатор для M.2
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock Проверка пост-статуса (PSC)
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop
Процессор
- Поддержка Разъём AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors*
- Дизайн Digi Power
- Система питания 8

*Please refer to CPU support list for details.
Чипсет
- AMD A520
Память
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Процессоры AMD Ryzen (Vermeer) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Максимальный объем памяти: 128 Гб**
- Поддерживает модули памяти Экстремальный профиль памяти (XMP)
- Золотые контакты 15μ Gold на разъемах DIMM

*For Ryzen Series APUs (Cezanne и Renoir), ECC is only supported с PRO CPUs.
В таблице ниже показана поддержка частот памяти AMD не-XMP. For more details.

CPU серии Ryzen (Vermeer):

CPU серии Ryzen (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs:

SR: одноранговый модуль DIMM с наклейкой 1Rx4 или 1Rx8 x=1 или 2
DR: двухранговый модуль DIMM с наклейкой 2Rx4 или 2Rx8

**При работе под Windows^® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows^® таких ограничений нет.
BIOS
- 128Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместим с событиями «ACPI 5.1 wake-up»
- поддерживает jumperfree
- Поддержка SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB mульти-регулировка напряжения
Графическое ядро
- Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
- DirectX 12, Pixel Shader 5.0
- По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.**
- Три устройства графического вывода данных: D-Sub, HDMI и DisplayPort 1.4
- Поддержка трех мониторов
- Поддержка HDMI 2.1 с max. разрешение до 4K x 2K (4096x2160) @60Гц
- Поддержка DisplayPort 1.4 с max. разрешение до 5K (5120x2880)@120Hz
- Поддержка D-sub с максимальным разрешением до 1920x1200 @60Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 2.1 Port (необходим совместимый HDMI-монитор)
- Поддержка HDR (High Dynamic Range) с HDMI 2.1
- Поддержка HDCP 2.3 с HDMI 2.1 и DisplayPort 1.4 Ports
- Поддержка 4K Ultra HD (UHD) playback с HDMI 2.1 и DisplayPort 1.4 Ports
- Поддержка Microsoft^® PlayReady

*Зависит от модели CPU

**Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти.
Аудио
- 7.1-канальный HD-кодек с поддержкой защиты данных (Realtek ALC1220/ALC1200 Audio Codec)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- Изоляция печатной платы
- Отдельные слои на плате для левого и правого канала
- Nahimic Audio
ЛВС
- PCIE Gigabit LAN 10/100/1000 Мб/с
- Realtek RTL8111H
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Разъемы
- 2 x PCI Express 3.0 x16 (PCIE1: в режиме x16; PCIE2: в режиме x2)*
- 1 x pазъем M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230

*Поддержка модулей NVMe SSD в качестве загрузочных дисков
хранение
- 4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug*
- 1 x pазъем Ultra M.2 (M2_1), поддерживает устройства M Key 2280 M.2 PCIe до уровня Gen3 x4 (32 Гб/с)**
- 1 x pазъем M.2 (M2_2), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2280 и M.2 PCIe вплоть до Gen3 x2 (16 Гб/с)

*Разъёмы M2_2 и SATA3_3_4 имеют общие линии. При использовании одного из них второй отключается

**Поддержка модулей NVMe SSD в качестве загрузочных дисков
NVMe SSD is not supported с AMD Athlon™ 3000G Processors
Коннекторы
- 1 x COM
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 2 x Разъём RGB LED*
- 2 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)
- 4 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 1 x 24-контактный разъем питания ATX
- 1 x 8-контактный разъем питания 12 В
- 1 x Вывод аудио на переднюю панель корпуса
- 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (Защита от электростатических разрядов)

*Поддержка светодиодных лент 12В/3A, 36Вт

**Support in total до 5V/3A, 15W LED Strip

***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.
Задняя панель ввода/вывода
- Антенны-заглушка
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x D-Sub
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen1 Type-A Port (Защита от электростатических разрядов)
- 4 x USB 3.2 Gen1 Type-A Ports (ASMedia ASM1074 hub) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen1 Type-C (Защита от электростатических разрядов)
- 2 x USB 2.0 (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- Разъёмы HD-аудио: Линейный вход / Передние динамики / Микрофон
Программное обеспечение и UEFI
Software
- ASRock материнская плата Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*Эти утилиты можно скачать из магазина APP Shop.
Диск с ПО
- Драйвера, утилиты, антивирус (Trial-версия), Google Chrome Browser и Toolbar
Комплект поставки
- Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода
- 2 x кабелей SATA
- 2 x Винты для разъемов M.2
Контроль оборудования
- Датчики температуры: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
Форм-фактор
- Форм-фактор Micro ATX: 24.4 x 24.4 см
- Твердотельные конденсаторы
- Покрытие печатной платы 2oz
ОС
- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit
Сертификаты
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
