Z790 Steel Legend WiFi

Поддержка 14th, 13th & 12th-е поколение Intel^® Core™
16+1+1 Phase Power Design, SPS for VCore+GT
4 x DDR5 DIMMs
Поддержка Dual Channel, до 7200+ (OC)
1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 M.2 Key-E для поддержки WiFi
Устройство графического вывода данных: 1 HDMI, 1 DisplayPort, eDP
7.1-канальный HD-кодек (Realtek ALC897 Audio Codec), Nahimic Audio
1 Blazing M.2 (PCIe Gen5x4), 4 Hyper M.2 (PCIe Gen4x4), 8 SATA3
1 USB 3.2 Gen2x2 Type-C (передних), 1 USB 3.2 Gen2 Type-C (задних), 1 USB 3.2 Gen2 Type-A (задних), 12 USB 3.2 Gen1 (8 Rear, 4 Front), 3 USB 2.0 (3 Front)
Realtek 2.5G LAN
802.11ax Wi-Fi 6E + Bluetooth 5.3

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Особенности
Спецификация
Поддержка

Где купить

Steel Legend – это философское понятие, отражающее нерушимую стабильность и неотразимую эстетику. Материнские платы серии Steel Legend имеют мощные спецификации и функции, и предназначены для широкого круга пользователей и технарей! Стабильная высокая производительность обеспечивается за счёт лучших материалов и компонентов.

Новейшая технология распределения питания SPS (Smart Power Stage). Осуществляет мониторинг электротока и температуры на каждой фазе, обеспечивая плавное равномерное питание процессора, повышает производительность системы и даёт возможности по разгону компонентов.

Имеет долговечные компоненты и равномерно подаёт питание CPU. Кроме того, отличается непревзойдёнными возможностями для оверклокинга с наименьшей температурой для продвинутых геймеров.

Целых 6 слоёв печатной платы обеспечивают стабильность прохождения электрического сигнала и профилей напряжения, снижая температуры и повышая энергоэффективность при разгоне памяти!

Внутренние медные слои обеспечивают стабильность сигнальных трасс и профилей мощности! А также обеспечивают пониженную температуру и повышенную энергоэффективность при оверклокинге!

Поддержка DDR5 XMP и EXPO

Компания ASRock придерживается концепции «стабильности и надёжности» во всех своих разработках. Эта материнская плата сделана из материалов с низкими потерями, что позволяет разгонять память DDR5, используя готовые профили разгона. Если модули памяти поддерживают технологии Intel^® XMP/AMD EXPO™, то процесс разгона становится простым и приятным занятием без лишних усилий.

* При разгоне памяти возникают некоторые риски, влияющие на стабильность всей системы. Оверколкинг – это процесс, который выполняется за свои средства при понимании всех рисков. Поддержка профилей EXPO/XMP зависит от конфигурации системы, модулей памяти и модели материнской платы. Ознакомьтесь со списком совместимого оборудования в разделе Memory QVL.

Усиленный разъём DIMM закреплён на поверхности материнской платы для улучшения физического контакта и проходимости сигнала, и благодаря такому решению появляется возможность разгонять модули памяти до сумасшедших значений.

DDR5 Memory with Protection Circuit (Slot+DIY)

В связи с уникальной электрической архитектурой памяти DDR5 DIMM, существует риск повреждения модулей памяти при неправильном отключении переменного тока при установке или извлечении. В ASRock внедрили защитную схему на все материнские платы с поддержкой DDR5, что снижает рискк повреждения модулей памяти.

PCIe 5.0 + монтаж на плате

По сравнению с обычными разъёмами PCIe типа «DIP», разъёма типа «PCIe SMT» улучшают проходимость сигнала и повышают стабильность при высоких скоростях, что является критически важным для стандарта PCIe 5.0.
Новейший интерфейс PCI Express 5.0 развивает ошеломляющую скорость до 128 Гбит/с, что соответствует потенциалу будущих видеокарт класса High-End.

При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Мощные алгоритмы обеспечат наилучшее шумоподавление при разговоре, поддерживая постоянный уровень громкости голоса вне зависимости от расстояния до микрофона. Аудио-движок Nahimic динамически очищает звук, удаляет посторонние шумы и выравнивает перепады по громкости. В результате качество общения улучшается.
●Подавление статических шумов
●Подавление эхо
●Подавление боковых звуков
●Стабилизация голоса

●Sound Tracker
Sound Tracker – это визуальный индикатор, показывающий направление, с которого приходят самые громкие звуки. Все звуки корректно располагаются в пространстве, обеспечивая полное погружение в игровой процесс.

●Работает на любых подключениях!
Получите чистый высококачественный звук Surround Sound через любое подключение: аудио-джек, USB, Bluetooth, HDMI, S/PDIF. Nahimic совместим со всеми аудио-инструментами и для каждого из них обеспечивает наилучшее качество звука. Nahimic всегда работает над улучшением и оптимизацией своих технологий, чтобы дать наилучший возможный результат.

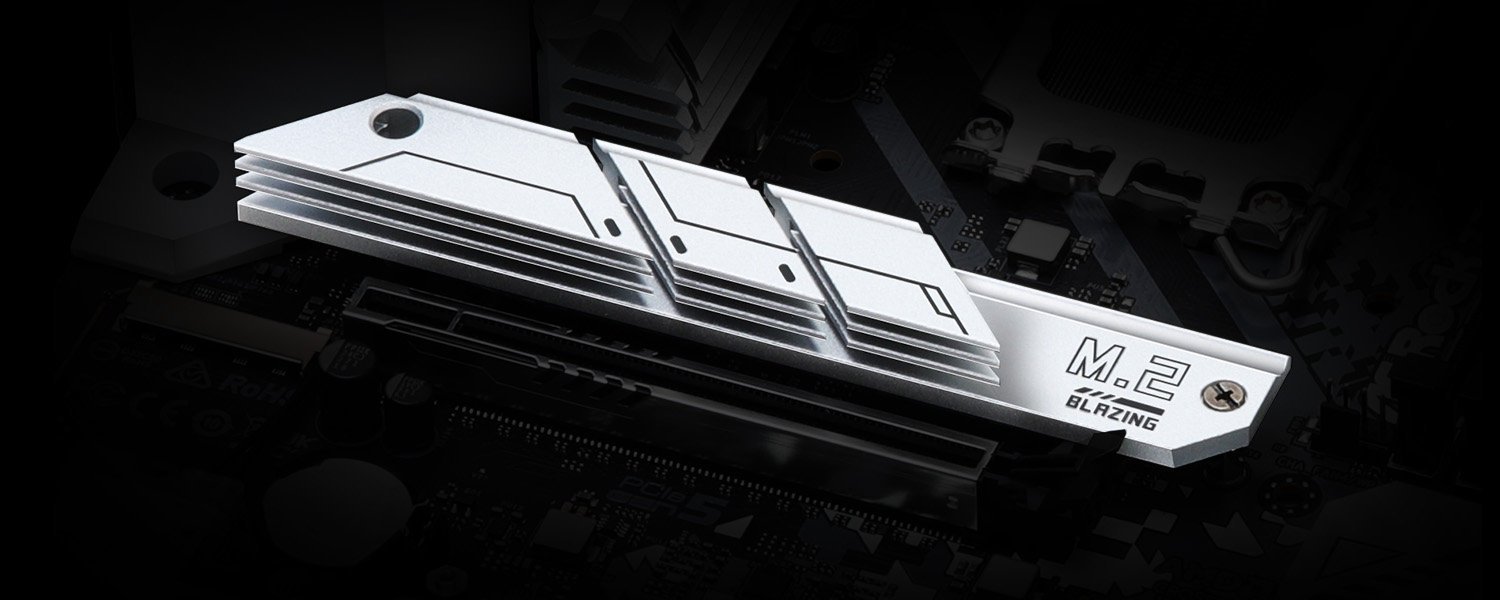

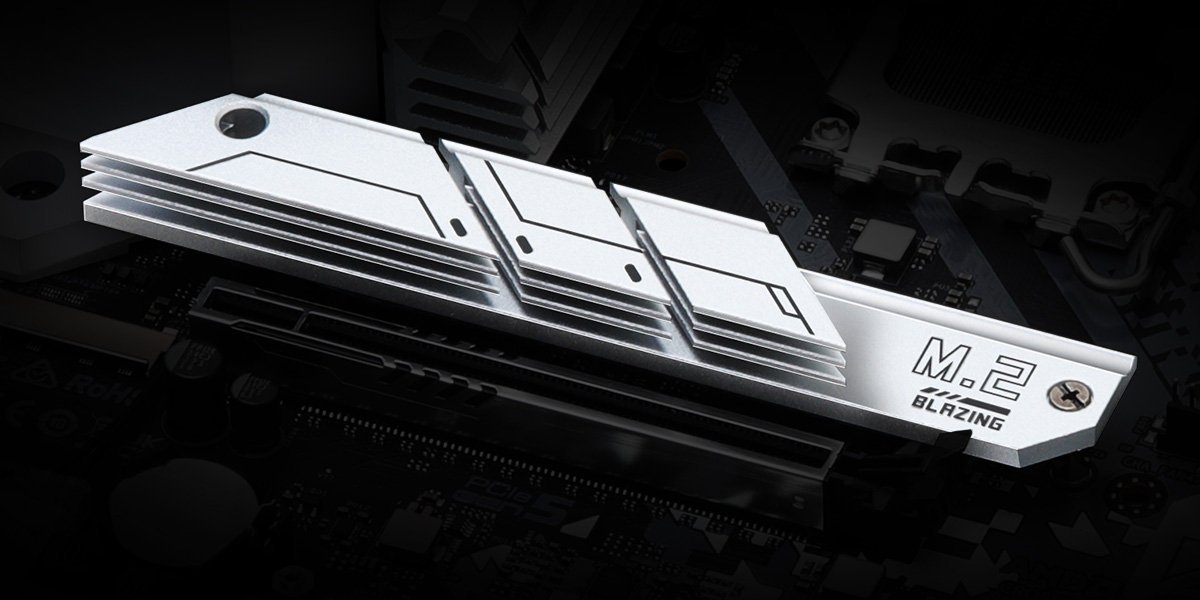

Разъём Blazing M.2 поддерживает новейший стандарт PCI Express 5.0 с вдвое большей скоростью, чем у предыдущего поколения – до 128 Гбит/с, что позволит полностью раскрыть потенциал будущих ультрабыстрых SSD-накопителей.

Укрупнёенный радиатор M.2 из алюминиевого сплава эффективно рассеивает избыточное тепло для поддержания низких температур на высокоскоростных накопителях M.2 SSD, в результате чего улучшается стабильность системы при высоких нагрузках.

Надоело искать в корпусе выпавшие винты?
Дизайн нового радиатора М.2 исключает выпадение винтов, что упрощает процесс установки и делает его более быстрым.

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

*Управляемый разъём RGB LED поддерживает светодиодные ленты WS2812B (5V/Data/Ground) мощностью до 3A (5В), с числом светодиодов до 80 штук и длиной до 2 метров.
*Разъём RGB LED поддерживает стандартные светодиодные ленты 5050 (12V/G/R/B) мощностью до 3A (12В) и длиной до 2 метров.
*A Group=Addressable RGB Header, B Group=RGB Header

СЕТЬ Dragon 2,5 Гб/с LAN

Умная платформа 2,5 Гб/с LAN обеспечивает максимальную сетевую производительность, необходимую в домашних сетях, при создании контента, онлайн-играх и потоковой трансляции высококачественного медиа. Сетевая производительность в 2,5 раза выше по сравнению со гигабитным Ethernet, что гарантирует быстрое и бескомпромиссное соединение для игр, передачи файлов и создания архивных копий

Технология Wi-Fi 6E работает на новом спектре частом 6ГГЦ, давая больше возможностей и ещё более качественный и быстрый трафик. Помимо высоких скоростей Wi-Fi 6E также снижает задержки и поддерживает уровень работы, аналогичный сетям 5G.

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Wi-Fi 6E (диапазон 6 ГГц) будет поддерживаться в Microsoft^® Windows^® 11. Работа данного стандарта связи может регулироваться местным законодательством. Он будет активирован (для совместимых стран) через обновления Windows^® и программного обеспечения по мере доступности.
Для работы в сетях 6E требуется совместимый роутер 6ГГц.

Кабели SMA легко отсоединяются, и это может доставлять неудобства. Мы решили эту проблему, добавив держатель для разъёма Key-E.

Встроенный сигнальный разъём eDP

Набор боковой панели ASRock 13.3”

Сигнальный разъём eDP находится на избранных моделях материнских плат ASRock и выполняет одновременно две функции – подаёт питание и изображение на дополнительный монитор. Разъём предназначен для эксклюзивного Набора боковой панели ASRock «13.3” Side Panel Kit.». Идеальный размер в 13.3" дюйма прекрасно впишется в любой корпус стандартного форм-фактора и позволит установить дополнительный LCD-монитор для отображения технической информации о состоянии компьютера, просмотра видео, запуска стримов и других задач, требующих дополнительного экрана. Этот новый подход открывает широкие возможности для уникального оформления компьютера, а также может повысить продуктивность работы и усилить впечатления от развлекательного контента.

*Набор боковой панели «ASRock 13.3” Side Panel» не входит в комплект поставки материнской платы.

Не беспокойтесь об установке драйверов! Asrock заранее ставит драйвер LAN, чтобы вы могли легко установить все драйверы по сети.
1: Установите Auto Driver Installer
2: Обновите драйверы
3: Готово!

В отличие от большинства производителей, мы даём большую свободу действий, предлагая для задних портов заглушку с настраиваемым размером, чтобы она идеально входила в корпус без механических неточностей.

Уникальная Особенность
Превосходная производительность
- PCIe Gen5 (Graphics, M.2)
- Поддержка двухканальной памяти DDR5
Безупречная надёжность
- 16+1+1 Power Phase, 60A SPS for VCore+GT
- Гибкая встроенная панель разъёмов
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости) Ультрабыстрые подключения
- 2.5G LAN, 802.11ax Wi-Fi 6E модуль
Обновление EZ
- Автоустановщик драйверов ASRock Устранение неполадок EZ
- ASRock Проверка пост-статуса
Процессор
- Поддержка 14th, 13th & 12th-е поколение Intel^® Core™ (LGA1700)
- Поддержка Intel^® Hybrid Technology
- Поддержка Intel^® Turbo Boost Max 3.0 Technology
- Поддержка Intel^® Разгон Thermal Velocity (TVB)
- Поддержка Intel^® Технология адаптивного разгона (ABT)
Чипсет
- Intel^® Z790
Память
- Поддержка двухканальной памяти DDR5 Memory Technology
- 4 x DDR5 DIMM
- Поддержка DDR5 non-ECC, не буферизованная до 7200+(OC)
- Максимальный объем памяти: 256GB
- Поддержка Intel^® Экстремальный профиль памяти (XMP) 3.0

*1DPC 1R до 7200+ МГц (OC), 4800 МГц по умолчанию.
1DPC 2R до 6000+ МГц (OC), 4400 МГц по умолчанию.
2DPC 1R до 5600+ МГц (OC), 4000 МГц по умолчанию.
2DPC 2R до 4800+ МГц (OC), 3600 МГц по умолчанию.
BIOS
- 256Мб AMI UEFI BIOS с графической оболочкой
Графическое ядро
- Intel^® Xe Графическая архитектура (Gen 12)
- 1 x eDP 1.4, Поддержка max. разрешение до Full HD60Гц
- 1 x HDMI 2.1 TMDS Compatible, Поддержка HDCP 2.3 и max. разрешение до 4K60Гц
- 1 x DisplayPort 1.4 с DSC (сжатый), поддерживает HDCP 2.3 и разрешение до 8K 60Гц / 5K 120Гц

*Встроенная графика Intel^® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек (Realtek ALC897 Audio Codec)
- Nahimic Audio
ЛВС
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- Dragon RTL8125BG
- Поддержка Dragon 2.5G LAN Software
- Умная автонастройка трафика
- Понятный визуальный интерфейс
- Отображение сетевой статистики
- Оптимальные настройки по умолчанию для игр, интернета и стриминга
- Настраиваемый контроль приоритета

Беспроводная ЛВС

- 802.11ax Wi-Fi 6E модуль
- Поддержка IEEE 802.11a/b/g/n/ac/ax
- Поддерживает двухдиапазонный 2x2 с расширенной поддержкой частот 6ГГц *
- 2 антенны с поддержкой технологии разнесения 2 (передача) x 2 (приём)
- Поддержка Bluetooth + High speed class II
- Поддержка MU-MIMO

*Wi-Fi 6E (диапазон 6 ГГц) будет поддерживаться в Microsoft® Windows® 11. Работа данного стандарта связи может регулироваться местным законодательством. Он будет активирован (для совместимых стран) через обновления Windows® и программного обеспечения по мере доступности.
Для работы в сетях 6E требуется совместимый роутер 6ГГц.

Разъемы

CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports в режиме x16*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE2), supports в режиме x4*
- 1 x PCIe 3.0 x16 (PCIE3), supports в режиме x2*
- 1 x pазъем M.2 (Key E), поддерживает модули WiFi/BT PCIe WiFi type 2230 и Intel^® CNVio/CNVio2 (встроенный WiFi/BT)

- Поддержка AMD CrossFire™
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE1)

*If M2_2 is occupied, PCIE1 will downgrade to в режиме x8.
Поддержка модулей NVMe SSD в качестве загрузочных дисков

хранение

CPU:
- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
- 1 x Blazing pазъем M.2 (M2_2, Key M), Поддержка type 2260/2280 PCIe Gen5x4 (128 Гб/с) mode*
Chipset:
- 1 x Hyper pазъем M.2 (M2_3, Key M), Поддержка type 2242/2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
- 1 x Hyper pазъем M.2 (M2_4, Key M), Поддержка type 2242/2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
- 1 x Hyper pазъем M.2 (M2_5, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
- 8 x SATA3 6.0 Гб/с

*Поддержка Intel® Volume Management Device (VMD)
Поддержка модулей NVMe SSD в качестве загрузочных дисков
If M2_2 is occupied, PCIE1 will downgrade to в режиме x8.
M2_1 и M2_2 не могут быть заняты одновременно.

RAID

- Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA
- Поддержка RAID 0, RAID 1 и RAID 5 for M.2 NVMe накопители

USB

- 1 x USB 3.2 Gen2x2 Type-C (передних)
- 1 x USB 3.2 Gen2 Type-C (задних)
- 1 x USB 3.2 Gen2 Type-A (задних)
- 12 x USB 3.2 Gen1 (8 Rear, 4 Front)
- 3 x USB 2.0 (3 Front)

*All USB ports support ESD Protection

Коннекторы

- 1 x eDP Signal Connector
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 1 x Разъём RGB LED*
- 3 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 5 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x Разъем Thunderbolt™ AIC (5-pin) (Поддержка ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 (поддержка до три USB 2.0)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с)

*Поддержка светодиодных лент 12В/3A, 36Вт

**Support in total до 5V/3A, 15W LED Strip

***CPU_FAN1 Поддержка the fan power до 1A (12W).

****CPU_FAN2/WP Поддержка the fan power до 2A (24W).

*****CHA_FAN1~5/WP support the fan power до 2A (24W).

*****CPU_FAN2/WP и CHA_FAN1~5/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Задняя панель ввода/вывода

- 2 x Антенные разъёмы
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x Optical SPDIF Out
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с)
- 8 x USB 3.2 Gen1
- 1 x RJ-45 LAN
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)

Программное обеспечение и UEFI

Software
- ASRock материнская плата Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock Режим EZ
- ASRock Full HD UEFI
- Избранное My Favorites в ASRock UEFI
- Автоустановщик драйверов ASRock
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Эти утилиты можно скачать из магазина APP Shop.

Комплект поставки

- 1 x Инструкция для пользователя
- 2 x кабелей SATA
- 1 x ASRock WiFi 2.4/5/6 ГГц Антенны
- 4 x Винты для разъемов M.2
- 1 x Держатель видеокарты

Форм-фактор

- Форм-фактор ATX: 30.5 x 24.4 см
- Покрытие печатной платы 2oz

ОС

- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit

*Windows^® 10 only Поддержка version 21H2 или later

Сертификаты

- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
- CEC Tier II ready
