ASRock Z790 Steel Legend WiFi

Dr.MOS 디자인은 최신 SPS (Smart Power Stage) 기술을 특징으로 합니다. 각각의 Phase의 전류 및 온도를 모니터링 할 수 있게 최적화 되었으며, 향상된 성능과 OC 능력으로 CPU에 보다 부드럽고 깨끗한 전원을 전달합니다.

견고한 구성 요소와 CPU에 완벽하게 부드러운 전원 공급 기능을 갖췄습니다. 게다가 이는 고급 게이머를 위한 가장 낮은 온도로 탁월한 오버클럭 능력과 향상된 성능을 제공합니다.

6 레이어 PCB는 안정적인 신호 추척과 전원 형태를 제공하여 메모리 오버클럭을 위한 더 낮은 온도와 높은 에너지 효율을 제공합니다!

안정적인 신호 추적과 전원 형태를 제공하는 2온스 구리 내부 레이어! 오버클러킹을 위해 더 낮은 온도와 높은 에너지 효율을 제공하며!

DDR5 XMP 및 EXPO 지원

“안정적이고 신뢰할 수 있는 빌드” 디자인 컨셉을 지닌 ASRock은 어떤 디테일도 놓치지 않습니다. 이 마더보드는 저손실 재질로 구축되었습니다. 또한 애호가는 사전 테스트된 프로필을 활성화하여 더욱 높아진 DDR5 메모리 오버클로킹 성능을 즐길 수 있습니다. 메모리 모듈이 Intel^® XMP/AMD EXPO™를 지원하고 오버클로킹이 저렴하고 만족스러우며 번거롭지 않게 수행될 수 있는지 확인하십시오.

* 메모리 오버클러킹과 관련된 특정 위험이 있으며, 이는 시스템 안정성에 영향을 줄 수 있습니다. 오버클러킹은 직접 위험과 비용을 감수하여 수행해야 함을 알아 두십시오. EXPO/XMP 프로필 지원은 다양한 시스템 구성, 메모리 모듈 및 마더보드 모델에 따라 달라질 수 있습니다. 전체 지원 리스트는 메모리 QVL을 참조하십시오.

강화된 DIMM 슬롯은 머더보드에 표면 장착되어 보다 안정적인 메모리 신호와 더 나은 물리적 강도를 제공하며, 이런 뛰어난 혁명적인 설계로 DRAM 모듈은 아주 높은 주파수까지 드라마틱하게 오버클럭 할 수 있습니다.

DDR5 Memory with Protection Circuit (Slot+DIY)

DDR5 DIMM의 독특한 전기적 구조 때문에 제거하거나 설치 중에 AC 전원이 제대로 분리되어 있지 않으면 메모리 모듈이 손상될 위험이 높습니다. 이를 방지하기 위해 ASRock은 모든 DDR5 머더보드에 문제 없는 보호 회로를 구현하여 메모리 모듈 손상 위험을 줄여줍니다.

PCIe 5.0 + 표면 장착 기술

기존 DIP 스타일 PCIe 슬롯과 비교해 SMT 유형의 PCIe 슬롯은 고속에서 신호 흐름을 개선하고 안정성을 극대화하며, 최신 PCIe 5.0 표준의 빠른 속도를 완벽하게 지원하는 획기적인 핵심 기술입니다.
기존 DIP 스타일 PCIe 슬롯과 비교해 SMT 유형의 PCIe 슬롯은 고속에서 신호 흐름을 개선하고 안정성을 극대화하며, 최신 PCIe 5.0 표준의 빠른 속도를 완벽하게 지원하는 획기적인 핵심 기술입니다.

USB, Wi-Fi, 아날로그 출력 또는 HDMI를 통해, 여러분이 헤드폰, 헤드셋, 외부 또는 내부 스피커 등 무엇을 사용하더라도 Nahimic 오디오는 생생하고 풍부한 디테일로 가장 매력적인 청취 환경을 제공합니다.

마이크와의 거리에 관계없이 일정한 음성 품질을 제공하여 잡음 없는 대화를 보장하는 강력한 알고리즘입니다. Nahimic 오디오 엔진은 소리를 동적으로 지우고 간섭 소음을 제거하며 음성 변화를 억제합니다. 그 결과 음성을 더 선명하게 들을 수 있어 피로도가 낮아집니다.
● 정적 노이즈 억제
● 에코 제거
● 음소거 취소
● 음소거 취소

●사운드 트래커
사운드 트래커는 주요 소리가 나는 방향을 시각적으로 표시해 줍니다. 각 사운드는 게임 중 완전한 몰입을 위해 레이더에 360°로 적절히 배치됩니다.

●모든 디바이스 지원!
자주 사용하는 모든 오디오 장치에서 고품질 서라운드 사운드를 즐겨 보세요. Nahimic은 자주 사용하는 모든 오디오 툴과 호환되며 어떤 툴에서도 최고의 소리를 보장합니다. Nahimic은 당사의 기술을 측정하고 개선하여 최고의 오디오 경험을 제공합니다.

Blazing M.2는 최신 PCI 익스프레스 5.0 표준을 수용하여 이전 세대에 비해 두배의 대역폭을 수행하며, 128Gb/s의 놀라운 전송 속도로 향후 초고속 SSD의 잠재력을 최대한 발휘합니다.

초대형 알루미늄 합금 M.2 히트싱크는 발열량을 효과적으로 개선하여 고속 M.2 SSD를 최대한 시원하게 유지하여 최고의 성능을 유지하면서 더 나은 안정성을 제공할 수 있습니다.

향상된 M.2 히트 싱크는 드롭 방지 나사 디자인으로 설치 과정을 보다 쉽게 만들어줍니다.
향상된 M.2 히트 싱크는 드롭 방지 나사 디자인으로 설치 과정을 보다 쉽게 만들어줍니다.

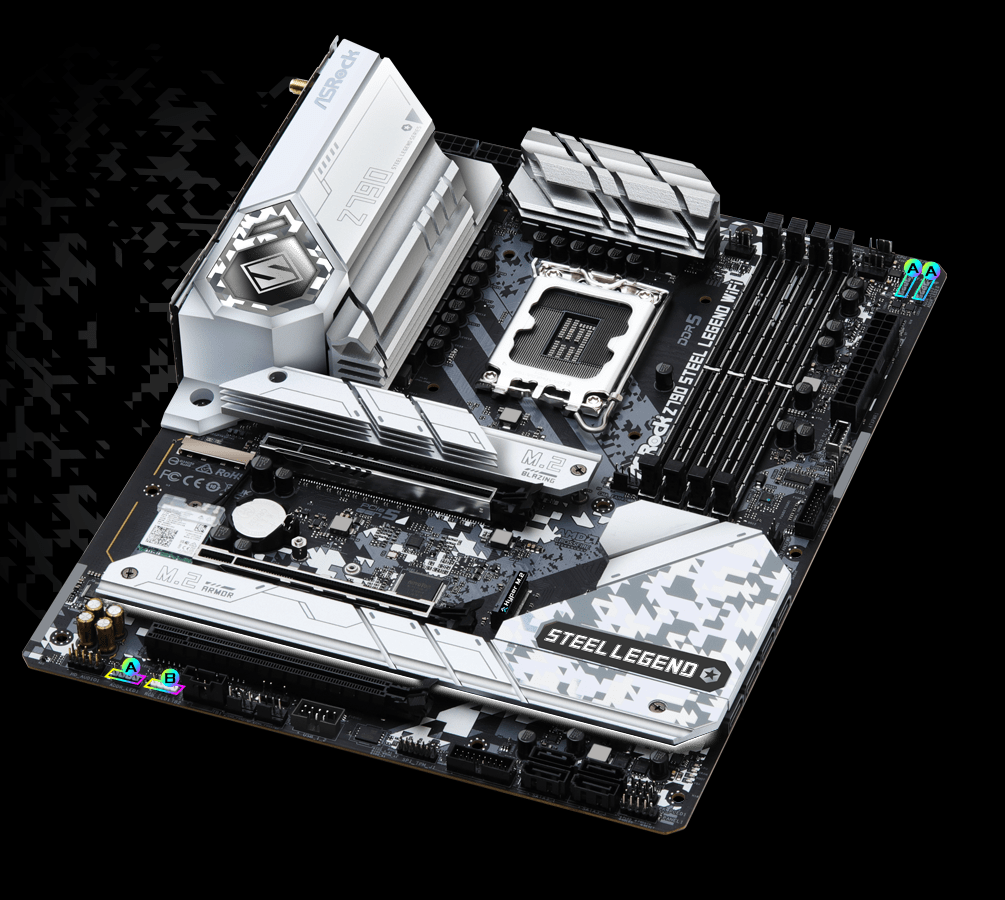

POLYCHROME RGB

내장된 RGB 조명 이외에도, 온보드 RGB 헤더 그리고 주소 지정이 가능한 RGB 헤더가 있어 머더보드에 스트립, CPU 팬, 쿨러, 케이스등과 같은 호환 가능한 LED 장치에 연결할 수 있습니다. 사용자는 Polychrome RGB Sync-인증 액세서리를 통해 RGB LED 장치를 동기화하여 자신만의 고유한 조명 효과를 만들 수 있습니다.

*주소 지정이 가능한 RGB LED 헤더는 최대 전력 등급이 3A(5V), 최대 80개의 LED 및 2미터 길이 이내인 WS2818B RGB LED 스트립(5V/Data/GND)을 지원합니다.
*RGB LED 헤더는 최대 3A의 정격 전력 및 2미터 이내의 길이를 가진 표준 5050 RGB LED 스트립을 (12V/G/R/B) 지원합니다.
*A Group=Addressable RGB Header, B Group=RGB Header

Dragon 2.5 Gb/s LAN

지능형 2.5Gb/s LAN 플랫폼은 홈 네트워킹, 컨텐츠 제작자, 온라인 게이머 및 고 품질 스트리밍 미디어의 까다로운 요구 사항을 충족하기 위해 최대의 네트워킹 성능을 제공하도록 구축되었습니다. 표준 기가비트 이더넷 대역폭과 비교해 최대 2.5배 향상된 네트워킹 성능을 제공하므로, 게임, 파일 전송 및 백업에 대한 더욱 빠르고 완벽한 연결 경험을 누리게 될 것입니다.

WiFi 6E 기술은 완전히 새로운 6GHz 스펙트럼 대역으로 확장되어 더 많은 WiFI 기능을 제공하고 훨씬 더 좋고 더 빠른 인터넷 트래픽을 제공합니다. 빠른 속도를 제공하는 것 이외에도 WiFi 6E는 낮은 지연 시간을 향상 시키고, 5G 네트워크에 해당하는 서비스 수준을 지원합니다.

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Wi-Fi 6E(6GHz 대역)는 Microsoft^® Windows^® 11에서 지원됩니다. 국가별, 지역별 규제 현황에 따라 가용성이 달라질 수 있습니다. Windows^® 업데이트 및 소프트웨어 업데이트를 통해 (지원 국가의 경우) 활성화됩니다.
A 6GHz compatible router is required for 6E functionality.

느슨해지기 쉬운 SMA 케이블은 모든 사용자들이 용납할 수 없는 상황입니다. 이제 우리는 작은 Key-E 모듈 캡으로 이 문제를 해결했습니다.

빌트인 eDP 커넥터

ASRock 13.3” 사이드 패널 키트 지원

ASRock 사이드 패널 키트용 eDP 커넥터는 ASRock 마더보드 중 eDP 커넥터를 적용한 마더보드에 한해 지원합니다. eDP 커넥터는 디지털 디스플레이 시그널과 전원을 동시에 전송할 수 있는 올인원 인터페이스 입니다. eDP 커넥터는 ASRock 전용 13.3" 사이드 패널 키트를연결할 수 있으며,13.3" 사이드 패널은 표준 폼팩터를 기반으로 한 케이스와 완벽하게 일치하도록 디자인 되었습니다. 사용자는 PC 케이스 내부에 사이드 패널 디스플레이를 장착하여 PC 상태 모니터링, 비디오 시청, 스트리밍 또는 개인화된 작업을 위한 추가적인 워크플레이스를 만들 수 있도록 합니다. 이러한 eDP 디스플레이 방식은 사용자의 작업을 개인화하거나 두가지 작업을 동시에 할 수 있는 가능성을 제공, 작업의 생산성과 엔터테인먼트 즐거움을 두배로 만들 수 있는 새로운 플랫폼입니다.

*ASRock 13.3" 사이드 패널 키트는 마더보드 패키지에 포함되어 있지 않으며, 별도로 구매하여 장착할 수 있습니다.

디스크 드라이브의 부족에 대해 걱정할 필요가 없습니다! ASRock은 SCD를 사용하는 것보다 더 쉽게 필요한 모든 드라이버를 설치할 수 있도록 LAN 드라이버를 미리 설치 합니다.
1단계: 자동 드라이버 인스톨러 설치
2단계: 드라이버 업데이트 필요
3단계: 끝!

화려한 컬러 조합으로만 장식되는 이른바 프리-마운트 (사전 설치된) I/O 쉴드와 달리 우리는 더 많은 공차 공간을 확보하고, 기계적 문제 없이 케이스에 완벽하게 맞춰 장착하고자 할 때, I/O 쉴드를 조정할 수 있게 해줍니다.

주요 특징
뛰어난 생산성
- PCIe Gen5 (Graphics, M.2)
- Dual Channel DDR5
Rock-Solid Durability
- 16+1+1 전원 부, 60A SPS for VCore+GT
- 유연한 통합 I/O 실드
- Nichicon 12K 블랙 커패시터 (100% 일본산 고품질 전도성 고분자 캐패시터)
초고속 연결
- 2.5G LAN, 802.11ax Wi-Fi 6E Module
EZ Update
- ASRock 자동 드라이버 설치 프로그램
EZ Troubleshooter
- ASRock 포스트 상태 검사
프로세서
- 14th Gen, 13th Gen 및 12th Gen Intel^® Core™ 프로세서 지원 (LGA1700)
- Intel^® Hybrid Technology
- Intel^® Turbo Boost Max 3.0 Technology
- Intel^® Thermal Velocity Boost (TVB)
- Intel^® Adaptive Boost Technology (ABT)
칩셋
- Intel^® Z790
메모리
- Dual Channel DDR5 Memory Technology
- 4 x DDR5 DIMM 슬롯
- DDR5 비-ECC, 언버퍼드 메모리를 지원 최대. 7200+(OC)
- 최대 시스템 메모리 용량: 256GB
- Intel^® Extreme 메모리 프로필 (XMP) 3.0

*1DPC 1R 최대 7200+ MHz (OC), 4800 MHz 기본.
1DPC 2R 최대 6000+ MHz (OC), 4400 MHz 기본.
2DPC 1R 최대 5600+ MHz (OC), 4000 MHz 기본.
2DPC 2R 최대 4800+ MHz (OC), 3600 MHz 기본.
바이오스
- GUI 기반의 256Mb AMI UEFI 바이오스
그래픽
- Intel^® Xe 그래픽 아키텍처 (Gen 12)
- 1 x eDP 1.4, max. 해상도 최대. Full HD 60Hz
- 1 x HDMI 2.1 TMDS Compatible, HDCP 2.3 및 max. 해상도 최대. 4K 60Hz
- 1 x DisplayPort 1.4(DSC 포함, 압축), HDCP 2.3 및 최대 8K 60Hz / 5K 120Hz 해상도 지원

*Intel^® UHD 그래픽 내장 비주얼 기능 및 VGA출력을 지원하는 GPU가 내장된 프로세서를 사용하는 경우입니다.
오디오
- 7.1 채널 HD 오디오 (Realtek ALC897 오디오 코덱)
- Nahimic Audio
네트워크　연결
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN 소프트웨어
- Smart Auto Adjust Bandwidth Control (자동 조정 대역폭 제어)
- 비주얼 사용자 친화적인 UI
- 비주얼 네트워크 사용 통계
- 게임, 브라우저, 그리고 스트리밍 모드에 최적화된 기본 설정
- 사용자 설정 우선 순위 제어

무선 네트워크

- 802.11ax Wi-Fi 6E Module
- IEEE 802.11a/b/g/n/ac 지원/ax
- 듀얼 밴드 2x2 지원(확장된 6GHz 밴드 지원 포함)*
- 2(Transmit ) x 2(Receive) 다양성 기술을 지원하는 2 안테나
- Bluetooth + High speed class II
- MU-MIMO

*Wi-Fi 6E(6GHz 대역)는 Microsoft^® Windows^® 11에서 지원됩니다. 국가별, 지역별 규제 현황에 따라 가용성이 달라질 수 있습니다. Windows^® 업데이트 및 소프트웨어 업데이트를 통해 (지원 국가의 경우) 활성화됩니다.
A 6GHz compatible router is required for 6E functionality.

확장 슬롯

CPU:
- 1 x PCIe 5.0 x16 슬롯 (PCIE1), supports x16 모드*
Chipset:
- 1 x PCIe 4.0 x16 슬롯 (PCIE2), supports x4 모드*
- 1 x PCIe 3.0 x16 슬롯 (PCIE3), supports x2 모드*
- 1 x M.2 소켓 (Key E), 2230 형식의 WiFI/BT PCIe WiFi 모듈 및 Intel^® CNVi 지원o/CNVio2 (Integrated WiFi/BT)

- AMD CrossFire™
- VGA PCIe 슬롯에 15μ 골드 접점 (PCIE1)

*If M2_2 is occupied, PCIE1 will downgrade to x8 모드.
부팅 디스크로 NVMe SSD 지원

저장장치

CPU:
- 1 x Hyper M.2 소켓 (M2_1, Key M), type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Blazing M.2 소켓 (M2_2, Key M), type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
Chipset:
- 1 x Hyper M.2 소켓 (M2_3, Key M), type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 소켓 (M2_4, Key M), type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 소켓 (M2_5, Key M), type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 8 x SATA3 6.0Gb/s 커넥터

*Intel® Volume Management Device (VMD) 지원
부팅 디스크로 NVMe SSD 지원
If M2_2 is occupied, PCIE1 will downgrade to x8 모드.
M2_1 및 M2_2는 동시에 채울 수 없습니다.

RAID

- SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원
- RAID 0, RAID 1 및 RAID 5 for M.2 NVMe 스토리지 장치

USB

- 1 x USB 3.2 Gen2x2 Type-C (전면)
- 1 x USB 3.2 Gen2 Type-C (후면)
- 1 x USB 3.2 Gen2 Type-A (후면)
- 12 x USB 3.2 Gen1 (8 Rear, 4 Front)
- 3 x USB 2.0 (3 Front)

*All USB 포트 support ESD Protection

온보드 헤더 및 커넥터

- 1 x eDP Signal 커넥터
- 1 x SPI TPM 헤더
- 1 x 전원 LED 및 스피커 헤더
- 1 x RGB LED 헤더*
- 3 x 주소 지정이 가능한 LED 헤더s**
- 1 x CPU 팬 커넥터 (4핀)***
- 1 x CPU/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
- 5 x /수랭 펌프 팬 커넥터s (4핀) (스마트 팬 스피드 컨트롤)*****
- 1 x 24 핀 ATX 전원 헤더 (고밀도 파워 컨넥터)
- 2 x 8 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
- 1 x 전면부 오디오 콘넥터 (15μ 골드 오디오 커넥터)
- 1 x Thunderbolt™ AIC 커넥터 (5핀) (ASRock Thunderbolt™ 4 AIC 카드)
- 2 x USB 2.0 는헤더 (USB 2.0 포트 3 개지원)
- 2 x USB 3.2 Gen1 헤더 (USB 3.2 Gen1 포트 4 개지원)
- 1 x Front Panel Type C USB 3.2 Gen2x2 헤더 (20 Gb/s)

*in total 최대. 12V/3A, 36W LED Strip

**Support in total 최대. 5V/3A, 15W LED Strip

***CPU_FAN1 the fan power 최대. 1A (12W).

****CPU_FAN2/WP the fan power 최대. 2A (24W).

*****CHA_FAN1~5/WP support the fan power 최대. 2A (24W).

*****CPU_FAN2/WP 및 CHA_FAN1~5/WP 은 자동으로 3핀 팬과 4핀 팬을 판별합니다.

후면Ｉ／Ｏ

- 2 x 안테나 포트
- 1 x 개의 HDMI
- 1 x DisplayPort 1.4
- 1 x 광학 SPDIF 출력포트
- 1 x USB 3.2 Gen2 Type-A 포트 (10 Gb/s)
- 1 x USB 3.2 Gen2 Type-C 포트 (10 Gb/s)
- 8 x USB 3.2 Gen1 포트
- 1 x RJ-45 LAN 포트
- HD 오디오 잭: 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 (골드 오디오 잭)

소프트웨어와 UEFI

소프트웨어
- ASRock 마더 보드 Utility (A-Tuning)
- ASRock Dragon 2.5G LAN 소프트웨어
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ 모드
- ASRock Full HD UEFI
- UEFI 에서 ASRock 내 즐겨찾기
- ASRock 자동 드라이버 설치 프로그램
- ASRock 인스턴트 플래쉬
- ASRock Easy RAID 설치

*유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다.

액세서리

- 1 x 사용 설명서
- 2 x SATA 데이터 케이블
- 1 x ASRock WiFi 2.4/5/6 GHz Antenna
- 4 x M.2 소켓용 스크류
- 1 x 그래픽 카드 홀더

크기

- ATX 폼 팩터: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz 구리 PCB

운영체제

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

*Windows^® 10 only version 21H2 또는 later

인증

- FCC, CE
- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)
- CEC Tier II ready
