• 独家功能
  华擎 USB 3.2 Gen2
  - 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
  - 华擎 USB 3.2 Gen2x2 Type-C 接口 (20 Gb/s)
  - 华擎 USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
  华擎超合金
  - 60A 高效电感
  - 50A Dr.MOS
  - Nichicon 12K 黑色电容 (日本原装高品质高传导固态电容)
  - 宝石黑 PCB
  - 高密度防潮纤维电路板
  - 8 层板 PCB
  2.5 千兆网卡
  Intel^® 802.11ax Wi-Fi 6E
  华擎合金插槽
  华擎 M.2 散热盔甲
  华擎 超级 M.2 (PCIe Gen4x4)
  华擎全防护 (支持全部 USB、音源、网络接口)
  华擎即时更新 & 应用市场
• 处理器
  - 支持第 10 代与第 11 代 Intel^® Core™ 处理器 (LGA1200)
  - 数字供电
  - 支持 Intel^® Turbo Boost Max 3.0 技术
  - 支持 Intel^® K 系列不锁倍频处理器
• 芯片
  - Intel^® Z590
• 内存
  - 双通道 DDR4 内存技术
  - 2 x DDR4 内存插槽
  - 第 11 代 Intel^® Core™ 处理器 支持 DDR4 (非 ECC), un-buffered 内存 高达 5066+(OC)*
  - 第 10 代 Intel^® Core™ 处理器 支持 DDR4 (非 ECC), un-buffered 内存 高达 4600+(OC)*
  - 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
  - 系统内存最大容量: 64GB**
  - 支持 Intel^® 极限内存配置 (XMP) 2.0 技术



  *第 11 代 Intel^® 酷睿™ (i9/i7/i5) 原生支持 DDR4 3200; 酷睿™ (i3)、奔腾和赛扬原生支持 DDR4 2666.
  第 10 代 Intel^® 酷睿™ (i9/i7) 原生支持 DDR4 2933; 酷睿™ (i5/i3)、奔腾和赛扬原生支持 DDR4 2666.

  **由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
• BIOS
  - 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
  - 符合 ACPI 6.0 兼容唤醒事件
  - 支持 SMBIOS 2.7
  - CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST 电压多功能调节器
• 板载显卡
  - 第 11 代 Intel^® Core™ 处理器支持 Intel^® Xe 图形架构 (Gen 12). 第 10 代 Intel^® Core™ 处理器支持第 9 代图形处理器
  - 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
  - 第 11 代 Intel^® Core™ 处理器支持 HDMI 2.0 技术, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
  - 第 10 代 Intel^® Core™ 处理器支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz
  - 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
  - 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
  - 通过 DisplayPort 与 HDMI 端口支持 HDCP 2.2 功能 (第 11 代 Intel^® Core™ 处理器支持 HDCP 2.3)



  *仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片 内置视觉技术与显示输出.
  显示规格可能因处理器类型而异。
• 音效
  - 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
  - 支持防突波
  - Nahimic 音频
• 局域网
  1 x 2.5 千兆网卡 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
  - 支持 Dragon 2.5 千兆网卡 软件
  - 全智能自动带宽优化
  - 可视化友善UI 接口
  - 視覺化網路用量統計表
  - 内建游戏, 浏览以及流媒体模式带宽优化
  - 用户自定义优先权控制
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE

  1 x 千兆网卡 10/100/1000 Mb/s (Intel^® I219V)
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE
• 无线网卡
  - Intel^® 802.11ax Wi-Fi 6E 模块
  - 支持 IEEE 802.11a/b/g/n/ax
  - 支持双频 2x2 160MHz, 并支持扩展的 6GHz 频段*
  - 双天线支持 2 (发送) x 2 (接收) 分集技术
  - 支持蓝牙 5.2 + 高速 class II
  - 支持 MU-MIMO



  *由于每个国家的法规不同，当前默认情况下 Wi-Fi 6E（6GHz 带宽）不开启。（在支持此功能的国家）可通过 Windows^® 更新和软件更新进行激活。2021年中可发布更新。
• 扩充插槽
  第 11 代 Intel^® Core™ 处理器
  - 1 x PCI Express 4.0 x16 插槽*
  第 10 代 Intel^® Core™ 处理器
  - 1 x PCI Express 3.0 x16 插槽*

  - 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块 (位于后侧 I/O)



  *支持 NVMe SSD 开机

• 存储
  - 4 x SATA3 6.0 Gb/s 接口
  - 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (插槽 M2_1 仅适用于第 11 代 Intel^® Core™ 处理器)*
  - 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*



  *支持 Intel^® Optane™ 技术 (仅 M.2_2)
  支持 NVMe SSD 开机
  支持华擎 U.2 套件
• 独立硬盘冗余阵列 (RAID)
  - 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
  - 支持M.2 NVMe存储设备的RAID 0和RAID 1*



  *M2_1中PCIe模式SSD的RAID功能仅在安装英特尔SSD时可用.
• 板载接口

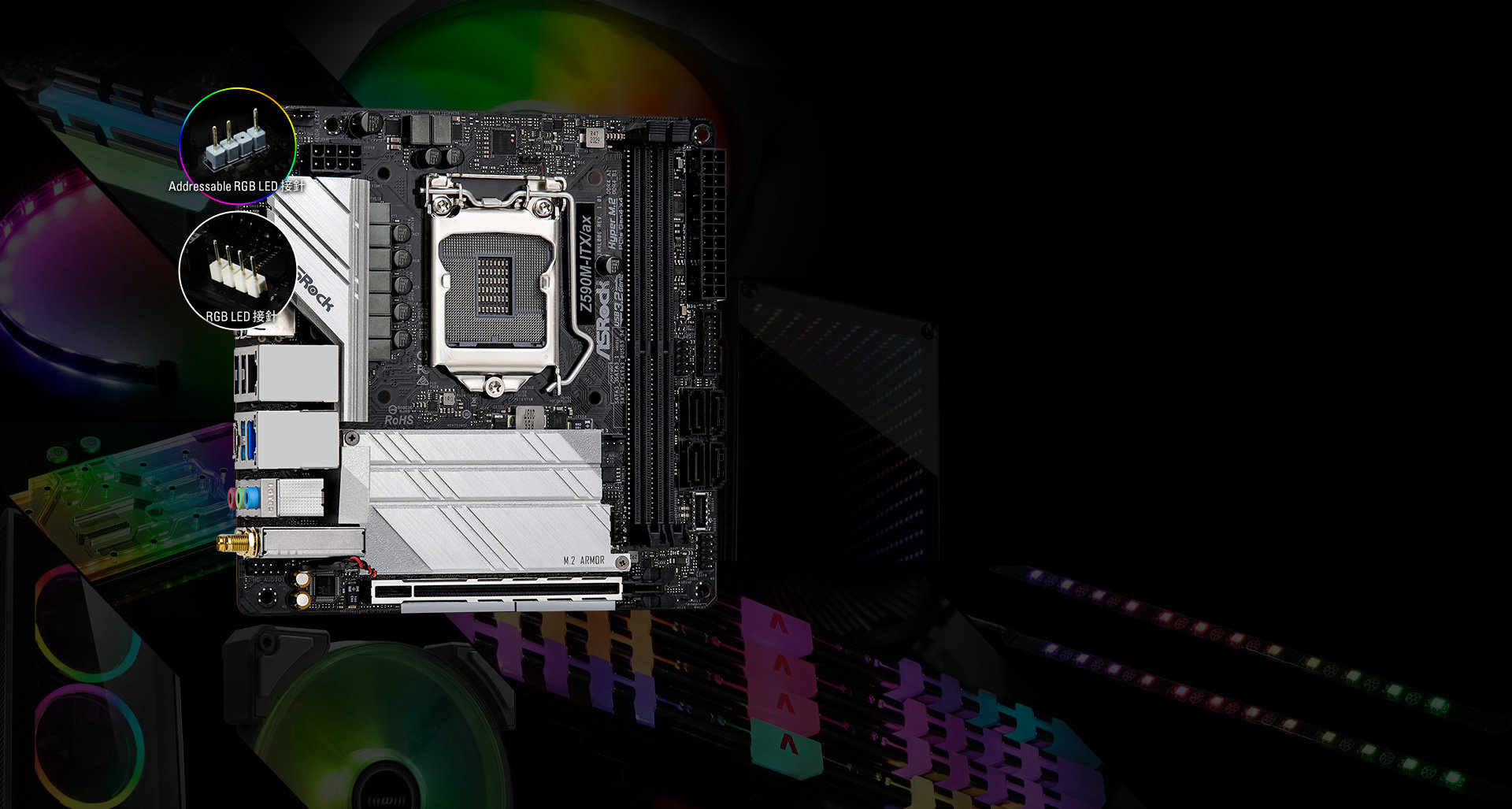

  - 1 x RGB LED 接针*
  - 1 x 可编程 LED 接针**
  - 1 x CPU 风扇接口 (4-针)***
  - 1 x 机箱风扇接口 (4-针)****
  - 1 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
  - 1 x 24 针 ATX 电源接口
  - 1 x 8 针 12V 电源接口 (高密度电源接口)
  - 1 x 前面板音频接口
  - 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
  - 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)



  *支持高达 12V/3A, 36W LED 灯条

  **支持高达 5V/3A, 15W LED灯条

  ***CPU 风扇接口支持最大 1A (12W) 电源.

  ****机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇.

  *****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
  CHA_FAN1/WP 可以自动检测 3 针或 4 针风扇.
• 后背板输出 / 入接口
  - 2 x 天线端口
  - 1 x HDMI 接口
  - 1 x DisplayPort 1.4
  - 1 x USB 3.2 Gen2x2 Type-C 接口 (20 Gb/s) (支持 ESD 静电防护)
  - 4 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
  - 1 x USB 2.0 接口 (支持 ESD 静电防护)
  - 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
  - HD 音频插孔: 线性输入 / 前置 / 麦克风
• 软件与 UEFI
  软件
  - 华擎主板调节软件 (A-Tuning)
  - 华擎 Dragon 2.5 千兆网卡 软件
  - 华擎 Polychrome SYNC*
  UEFI
  - 华擎 EZ 模式
  - 华擎全高清 UEFI
  - 华擎定制型 UEFI
  - 华擎 Instant Flash（即时更新工具）
  - 华擎云升级
  - 华擎简易阵列



  *可从华擎应用市场下载这些应用程序.
• 随机光盘
  - 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
• 附件
  - I/O 挡板
  - 2 x SATA 数据线
  - 2 x 华擎 WiFi 2.4/5/6 GHz 天线
  - 2 x M.2 插槽螺丝
• 硬件监视器
  - 风扇转速计: CPU, 机箱, 机箱/水泵风扇
  - 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, 机箱, 机箱/水泵风扇
  - 风扇多速控制: CPU, 机箱, 机箱/水泵风扇
  - 电压实时监控: +12V, +5V, +3.3V, CPU 核心
• 结构
  - Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
  - 8 层板 PCB
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
