Z390 Taichi

Поддерживает процессоры Intel^® Core™ 8-го и 9-го поколений (Разъем 1151)
ИК цифровая ШИМ, Система питания 12
Поддержка DDR4 4200+(OC)
3 PCIe 3.0 x16, 2 PCIe 3.0 x1
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Устройство графического вывода данных: HDMI, DisplayPort
7.1-канальный HD-кодек (Аудиокодек Realtek ALC1220)
Поддержка Purity Sound™ 4 & DTS Connect
8 SATA3, 3 Ultra M.2 (PCIe Gen3 x4 & SATA3)
5 USB 3.1 Gen2 (1 фронтальный типа C, 1 задний типа A, 3 задних Type-A)
8 USB 3.1 Gen1 (4 передних, 4 задних)
Dual Intel^® Gigabit LAN
Intel^® 802.11ac WiFi + BT 4.2
ASRock Polychrome SYNC
Hyper BCLK Engine II

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Особенности
Спецификация
Поддержка

Полная поддержка процессо

Эта материнская плата максимально раскрывает возможности процессоров Intel^® Core™ 9-го поколения. Надёжный дизайн VRM обеспечит экстремальный потенциал для оверклокинга, низкие температуры в играх и повышенную стабильность системы на всех типах ресурсоёмких вычислений.

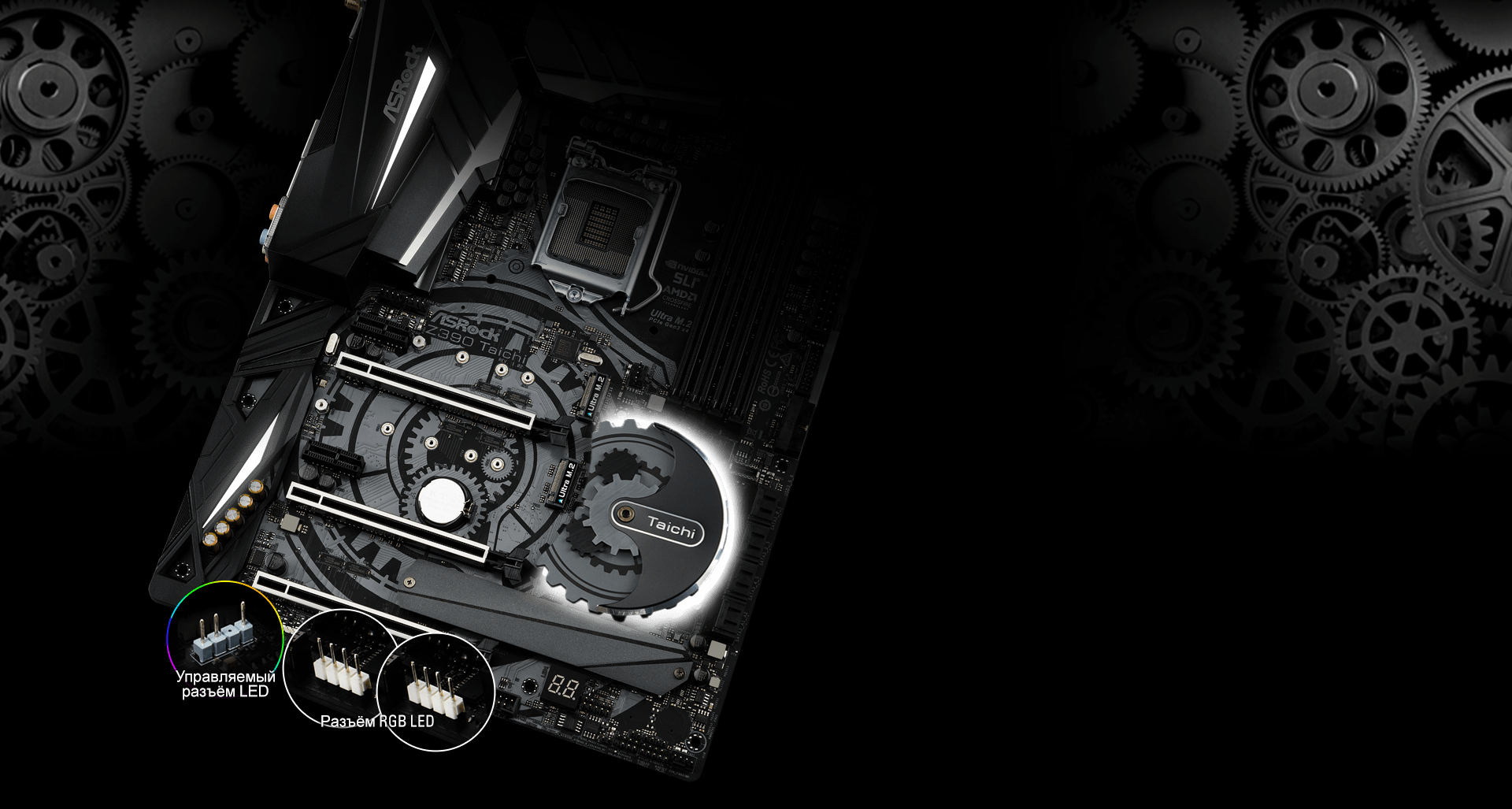

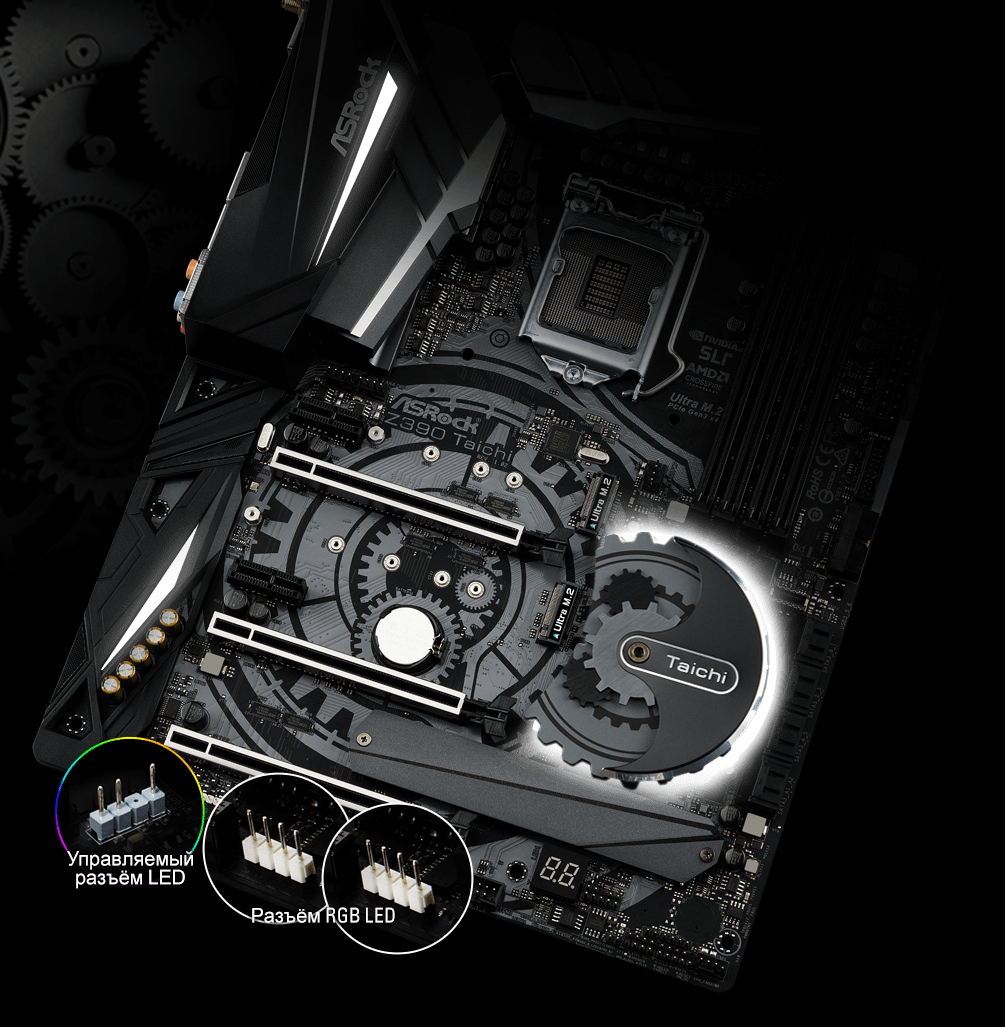

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

*Управляемый разъём RGB LED поддерживает светодиодные ленты WS2812B (5V/Data/Ground) мощностью до 3A (5В), с числом светодиодов до 80 штук и длиной до 2 метров.
*Разъём RGB LED поддерживает стандартные светодиодные ленты 5050 (12V/G/R/B) мощностью до 3A (12В) и длиной до 2 метров.

Dual Intel^® LAN

К задней панели этой материнской платы можно подключить два кабеля LAN. Модуль Dual LAN с включенным режимом Teaming позволяет двум сетевым соединениям работать совместно, что удваивает полосу пропускания и повышает эффективность передачи данных.

* Функция «Teaming» поддерживается на Windows^® 10 RS2 и выше.

Алюминиевый радиатор XXL

Радиатор охлаждения крупного размера эффективно отводит тепло от транзисторов и и чипсета, повышая стабильность работы всей системы.

Дроссели Premium 60A Power Choke

По сравнению с обычными дросселями, новые дроссели премиум-класса от ASRock повышают ток насыщения в 3 раза, обеспечивая более надежный вольтаж для материнской платы.

Дроссели памяти Premium Alloy Choke

Новейшие дроссели, разработанные для питания модулей памяти, обладают высокой устойчивостью к электромагнитным помехам и теплу, и обеспечивают более стабильное и надежное питание материнской платы.

Dual-Stack MOSFET (DSM)

Двухкристальные МОП-транзисторы(Dual-Stack MOSFET) – это еще одна инновация ASRock. Разработчикам удалось разместить два кристалла на одном транзисторе, увеличив, таким образом, его площадь. А чем больше площадь кристалла, тем ниже показатель Rds(on). В отличие от обычных МОП-транзисторов, у транзисторов с большей площадью кристалла показатель Rds(on) составляет около 1.2 mΩ, поэтому питание CPU Vcore будет более эффективным.

Чёрные конденсаторы Nichicon 12K

Сверхнадёжные чёрные конденсаторы 12K имеют срок службы не менее 12000 часов. В отличие от других материнских плат, на которых конденсаторы едва доживают до 10000 часов, ASRock предлагает конденсаторы Nichicon 12K Black Caps с продлённым на 20% сроком службы, более надёжные и стабильные.

Защита I/O Armor

Новая технология защиты важнейших компонентов материнской платы, расположенных у задней панели, убережёт систему от воздействия статического электричества.

Черная матовая печатная плата

Сочетание черного матового цвета и медных оттенков призвано компонентам уровня High-End на материнских платах ASRock.

Печатная плата высокой плотности

Новый дизайн печатной платы снижает зазоры между слоями и защищает материнскую плату от электрических замыканий, вызванных влажностью.

Full Spike Protection

Некоторые компоненты материнской платы особенно чувствительны к перепадам напряжения, и избыточный ток на них может привести к мгновенному сбою всей системы. Технология ASRock Full Spike Protection надежно защищает эти компоненты материнской платы от внезапных скачков напряжения.

Уникальная Особенность
ASRock USB 3.1 Gen2
- Фронтальный разъём ASRock USB 3.1 Gen2 Type-C (10 Гб/с)
- Задний разъем ASRock USB 3.1 Gen2 Type-A (10 Гб/с)
- Задний разъем ASRock USB 3.1 Gen2 Type-C (10 Гб/с)
ASRock Super Alloy
- Алюминиевый радиатор XXL
- Дроссели Premium 60A Power Choke
- Дроссели памяти Premium Memory Alloy Choke (На 70% меньше потерь в сравнении с дросселем на железной крошке)
- Двуслойные мосфеты
- Комбо-конденсаторы (Конденсаторы Nichicon 12K Black )
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Защита I/O Armor
- Черная матовая печатная плата
- High Density Glass Fabric PCB
Intel^® 802.11ac WiFi
Стальной разъём ASRock
ASRock Полноразмерный радиатор для M.2
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop
Процессор
- Поддерживает процессоры Intel^® Core™ 8-го и 9-го поколений (Разъем 1151)
- ИК цифровая ШИМ
- Система питания 12
- Поддержка технологии Intel^® Turbo Boost 2.0
- Поддержка разблокированных CPU Intel^® «K-серии»
- Поддерживается полный разгон базовой частоты ASRock BCLK
- Поддержка ASRock Hyper BCLK Engine II
Чипсет
- Intel^® Z390
Память
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Поддержка DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, не буферизованная
- Поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC)
- Максимальный объем памяти: 128 Гб*
- Поддержка Intel^® Экстремальный профиль памяти (XMP) 2.0
- Золотые контакты 15μ Gold на разъемах DIMM

*При работе под Windows^® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows^® таких ограничений нет.
BIOS
- 2 x 128Мб AMI UEFI Legal BIOS с мультиязычным интерфейсом (1x Main BIOS и 1x Backup BIOS)
- Поддержка Технология Secure Backup UEFI
- Совместим с событиями «ACPI 6.0 wake-up»
- Поддержка SMBIOS 2.7
- Ядро/кэш ЦП, ядро/кэш GT,, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, внутренний PLL ЦП, GT PLL, кольцевой PLL, системный агент PLL, контроллер памяти PLL с настройкой напряжения
Графическое ядро
- Поддерживает встроенную графику Встроенная графика Intel^® UHD Graphics : Intel^® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel^® InTru 3D, технологию Intel^® Clear Video HD, Intel^® Insider, Встроенная графика Intel^® HD Graphics 4400/4600
- DirectX 12
- Кодеки HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (только декодирование), MPEG2, MJPEG, VC-1
- Два видеовыхода: HDMI и DisplayPort 1.2 с независимыми контроллерами
- Поддержка HDMI 1.4 с максимальным разрешением до 4K x 2K (4096x2160) @30Гц
- поддерживает DisplayPort 1.2 с разрешением до 4K x 2K (4096x2304) @60Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 1.4 (необходим совместимый HDMI-монитор)
- поддерживает HDCP 2.2 для выходов HDMI 1.4 и DisplayPort 1.2
- Воспроизведение видео 4K Ultra HD (UHD) через порты HDMI 1.4 и DisplayPort 1.2

*Встроенная графика Intel^® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- Поддержка Purity Sound™ 4
- Аудио-конденсаторы Nichicon Fine Gold Series
- ЦАП 120dB SNR с дифференциальным усилителем
- Усилитель наушников NE5532 Premium с выводом на фронтальную панель (поддержка наушников с импедансом до 600 Ом)
- Технология Pure Power-In
- Технология Direct Drive
- Изоляция печатной платы
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала
- RGB LED
- Позолоченные аудио-штекеры
- Аудио-разъём 15μ Gold
- Поддержка DTS Connect

ЛВС

- Gigabit LAN 10/100/1000 Мб/с
- 1 x Giga PHY Intel^® I219V, 1 x GigaLAN Intel^® I211AT
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка двух портов LAN и функции Teaming*
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE

*Функция «Teaming» поддерживается на Windows^® 10 RS2 и выше.

Беспроводная ЛВС

- Модуль Intel^® WiFi-802.11ac
- Поддержка IEEE 802.11a/b/g/n/ac
- Поддерживает два диапазона (2.4/5 ГГц)
- Поддерживает скорость передачи до 433 МБит/с
- Поддержка Bluetooth 4.2 / 3.0 + High speed class II

Разъемы

- 3 x PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE5: одиночный x16 (PCIE2); двойной x8 (PCIE2) / x8 (PCIE4); тройной x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 (Гибкий разъем PCIe)
- Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™
- Поддержка NVIDIA^® Quad SLI™ и SLI™
- Поддерживает NVIDIA^® NVLink™ с двумя видеокартами серии NVIDIA^® GeForce RTX**
- 1 x Вертикальный разъём M.2 (Key E) с the В комплектеd WiFi-802.11ac PCIe WiFi модуль (на задней панели)
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE2)

*Поддержка модулей NVMe SSD в качестве загрузочных дисков

**NVIDIA^® NVLink™ Bridge поставляется без пакета. Его можно приобрести отдельно..

хранение

- 6 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Технология Intel^® Rapid Storage 16), NCQ, AHCI и Hot Plug*
- 2 x разъема SATA3 6.0 Гб/с, обеспечиваемых чипом ASMedia ASM1061, с поддержкой функций NCQ, AHCI и Hot Plug
- 1 x pазъем Ultra M.2 (M2_1), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2230/2242/2260/2280 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с)**
- 2 x разъема Ultra M.2 (M2_2 и M2_3), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2230/2242/2260/2280/22110 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с)**

*M2_1, SATA3_0 и SATA3_1 имеют общие линии. При использовании одного из этих разъемов остальные работать не будут.
Если разъем M2_2 занят SATA-устройством M.2, разъемы SATA3_3 будут отключены.
M2_3, SATA3_4 и SATA3_5 имеют общие линии. При использовании одного из этих разъемов остальные работать не будут.

**Поддерживает технологию Intel^® Optane™
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit

Коннекторы

- 1 x TPM
- 1 x Индикатор питания и разъем динамика
- 2 x Разъём RGB LED*
- 1 x Управляемый разъём LED **
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 6 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 1 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x 4-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x Разъем Thunderbolt™ AIC (5-pin)
- 2 x USB 2.0 (поддержка до три USB 2.0) (Intel^® Z390) (Защита от электростатических разрядов)
- 2 x USB 3.1 Gen1 (поддержка до четырех USB 3.1 Gen1) (ASMedia ASM1074 hub) (Защита от электростатических разрядов)
- 1 x Фронтальный разъём USB 3.1 Gen2 Type-C (ASMedia ASM1562 Retimer)
- 1 x Разъём Performance Mode / Easy OC
- 1 x Dr. Debug со светодиодом

*Поддержка светодиодных лент 12В/3A, 36Вт

**Поддержка светодиодных лент 5В/3A, 15Вт

***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

****Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).

*****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1~6/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Задняя панель ввода/вывода

- 2 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out
- 3 x USB 3.1 Gen2 Type-A (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 1 x USB 3.1 Gen2 Type-C (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 4 x USB 3.1 Gen1 (Intel^® Z390) (Защита от электростатических разрядов)
- 2 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Кнопка Clear CMOS
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)

Программное обеспечение и UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Режим EZ
- ASRock Full HD UEFI
- Избранное My Favorites в ASRock UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Эти утилиты можно скачать из магазина APP Shop.

Диск с ПО

- Драйвера, утилиты, антивирус (Trial-версия), Google Chrome Browser и Toolbar

Комплект поставки

- Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода
- 4 x кабелей SATA
- 1 x карта ASRock SLI_HB_Bridge_2S
- 2 x Антенны ASRock WiFi 2.4/5 ГГц
- 3 x Винты для разъемов M.2

Контроль оборудования

- Датчики температуры: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer

Форм-фактор

- Форм-фактор ATX: 30.5 x 24.4 см

ОС

- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit

Сертификаты

- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
