Z390 Extreme4

Поддерживает процессоры Intel^® Core™ 8-го и 9-го поколений (Разъем 1151)
Цифровая ШИМ, 12-фазная подсистема питания
Поддержка DDR4 4300+(OC)
3 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) для поддержки WiFi
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Устройство графического вывода данных : HDMI, D-Sub, DisplayPort
7.1-канальный HD-кодек (Аудиокодек Realtek ALC1220)
Поддержка Purity Sound™ 4 & DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 10Gb/s (1 Type-A + 1 Type-C)
9 USB 3.2 Gen1 (1 фронтальный типа C, 4 фронтальный типа A, 4 задних)
Intel^® Gigabit LAN
ASRock Polychrome SYNC

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Особенности
Спецификация
Поддержка

Полная поддержка процессо

Эта материнская плата максимально раскрывает возможности процессоров Intel^® Core™ 9-го поколения. Надёжный дизайн VRM обеспечит экстремальный потенциал для оверклокинга, низкие температуры в играх и повышенную стабильность системы на всех типах ресурсоёмких вычислений.

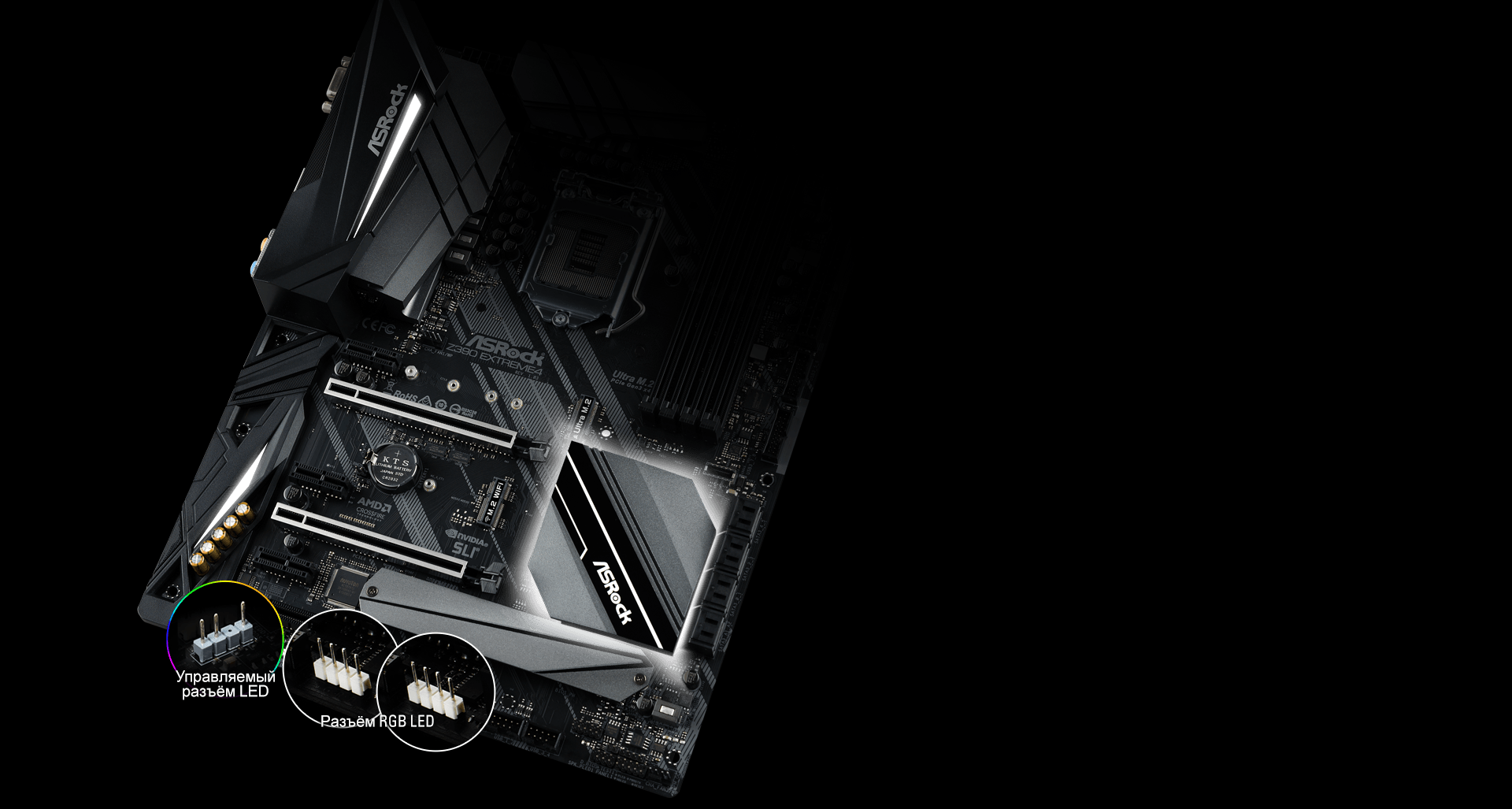

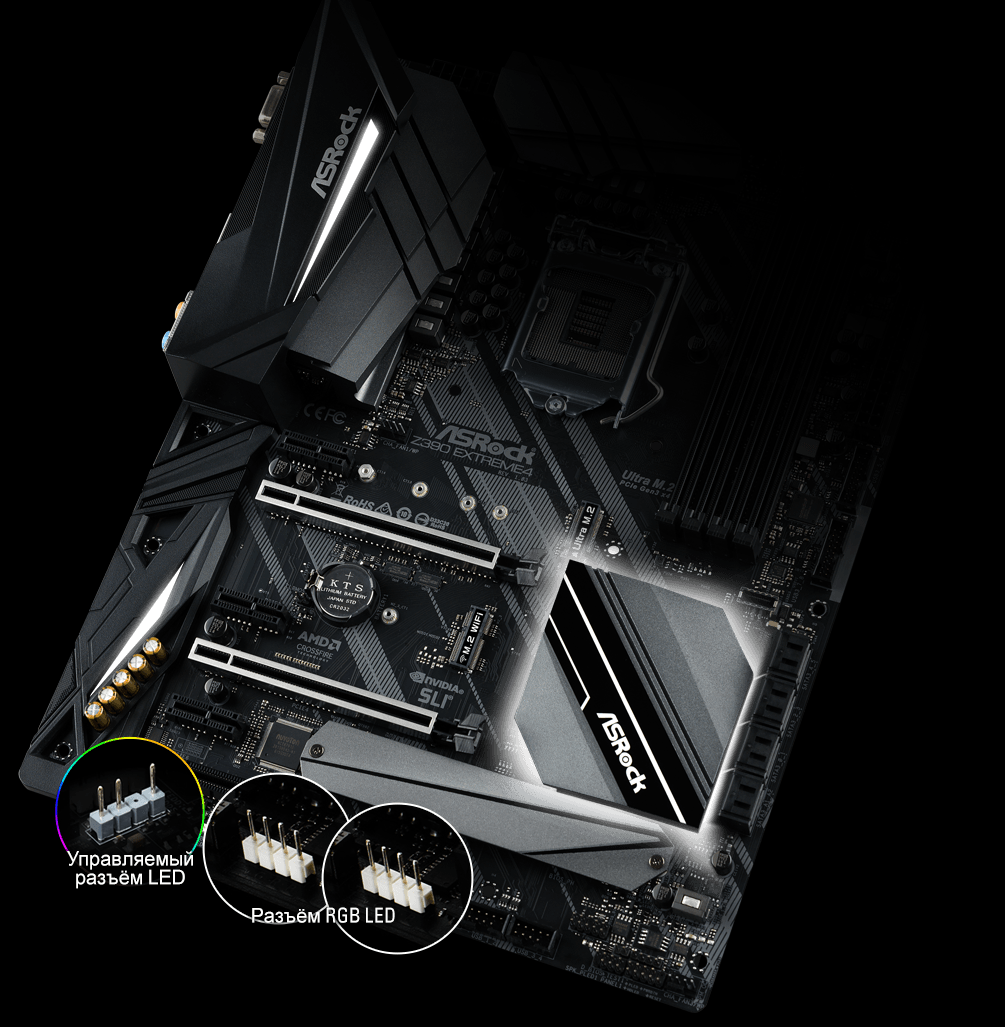

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

*Управляемый разъём RGB LED поддерживает светодиодные ленты WS2812B (5V/Data/Ground) мощностью до 3A (5В), с числом светодиодов до 80 штук и длиной до 2 метров.
*Разъём RGB LED поддерживает стандартные светодиодные ленты 5050 (12V/G/R/B) мощностью до 3A (12В) и длиной до 2 метров.

Двойной M.2 для SSD

Разъём M.2 поддерживает устройства SATA3 6Гб/с и PCIe Gen3 x4 Ultra M.2 со скоростью передачи данных до 32Гб/s, и совместим с комплектом ASRock U.2 для установки наиболее быстрых в мире накопителей U.2 PCIe Gen3 x4 SSD.

*За подробностями обратитесь на страницу спецификаций продукта.

Purity Sound™ 4

С этой материнской платой вас ждёт погружение в мир чистейшего звука высокого качества. Звуковая система Purity Sound4 - это бортовой комплекс программно-аппаратных решений. Звуку формата 7.1 HD с новейшими кодеками Realtek ALC1220, отдельные микро-платы для левого и правого каналов, ЦАП 120dB SNR и другие технологии, обеспечивающие кристально чёткий звук.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Алюминиевый радиатор XXL

Радиатор охлаждения крупного размера эффективно отводит тепло от транзисторов и и чипсета, повышая стабильность работы всей системы.

Дроссели Premium 60A Power Choke

По сравнению с обычными дросселями, новые дроссели премиум-класса от ASRock повышают ток насыщения в 3 раза, обеспечивая более надежный вольтаж для материнской платы.

Дроссели памяти Premium Alloy Choke

Новейшие дроссели, разработанные для питания модулей памяти, обладают высокой устойчивостью к электромагнитным помехам и теплу, и обеспечивают более стабильное и надежное питание материнской платы.

Dual-Stack MOSFET (DSM)

Двухкристальные МОП-транзисторы(Dual-Stack MOSFET) – это еще одна инновация ASRock. Разработчикам удалось разместить два кристалла на одном транзисторе, увеличив, таким образом, его площадь. А чем больше площадь кристалла, тем ниже показатель Rds(on). В отличие от обычных МОП-транзисторов, у транзисторов с большей площадью кристалла показатель Rds(on) составляет около 1.2 mΩ, поэтому питание CPU Vcore будет более эффективным.

Комбо-конденсаторы

Сочетание конденсаторов 820uF и полимерных конденсаторов 100uF гарантирует чистое, эффективное и более отзывчивое питание CPU Vcore.

Чёрные конденсаторы Nichicon 12K

Сверхнадёжные чёрные конденсаторы 12K имеют срок службы не менее 12000 часов. В отличие от других материнских плат, на которых конденсаторы едва доживают до 10000 часов, ASRock предлагает конденсаторы Nichicon 12K Black Caps с продлённым на 20% сроком службы, более надёжные и стабильные.

Защита I/O Armor

Новая технология защиты важнейших компонентов материнской платы, расположенных у задней панели, убережёт систему от воздействия статического электричества.

Черная матовая печатная плата

Сочетание черного матового цвета и медных оттенков призвано компонентам уровня High-End на материнских платах ASRock.

Печатная плата высокой плотности

Новый дизайн печатной платы снижает зазоры между слоями и защищает материнскую плату от электрических замыканий, вызванных влажностью.

Digi Power

В отличие от обычных плат, где применяются аналоговые схемы питания, в этой плате использована технология цифровой широтно-импульсной модуляции (ШИМ) нового поколения, которая обеспечивает более эффективное и равномерное питание CPU, что значительно повышает стабильность и срок службы материнской платы.

Три монитора

Графика, графика, и еще раз графика! Для тех, кто любит большое изображение, данная материнская плата предлагает поддержку режима трех мониторов Triple Monitor. Можно использовать одновременно три видео-интерфейса на задней панели и подключать мониторы, не устанавливая дополнительную видеокарту.

Уникальная Особенность
ASRock USB 3.2 Gen2
- разъем ASRock USB 3.2 Gen2 Type-A (10 Гб/с)
- разъем ASRock USB 3.2 Gen2 Type-C (10 Гб/с)
ASRock Super Alloy
- Алюминиевый радиатор XXL
- Дроссели Premium 60A Power Choke
- Дроссели памяти Premium Memory Alloy Choke (На 70% меньше потерь в сравнении с дросселем на железной крошке)
- Двуслойные мосфеты
- Комбо-конденсаторы (Конденсаторы Nichicon 12K Black )
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Защита I/O Armor
- Черная матовая печатная плата
- High Density Glass Fabric PCB
Технология ASRock Intel^® POOL (Planes on Outer Layers)
Стальной разъём ASRock
ASRock Полноразмерный радиатор для M.2
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop
Процессор
- Поддерживает процессоры Intel^® Core™ 8-го и 9-го поколений (Разъем 1151)
- Дизайн Digi Power
- Система питания 12
- Поддержка технологии Intel^® Turbo Boost 2.0
- Поддержка разблокированных CPU Intel^® «K-серии»
- Поддерживается полный разгон базовой частоты ASRock BCLK
Чипсет
- Intel^® Z390
Память
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Поддержка DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, не буферизованная
- Поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC)
- Максимальный объем памяти: 128 Гб*
- Поддержка Intel^® Экстремальный профиль памяти (XMP) 2.0
- Золотые контакты 15μ Gold на разъемах DIMM

*При работе под Windows^® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows^® таких ограничений нет.
BIOS
- 2 x 128Мб AMI UEFI Legal BIOS с мультиязычным интерфейсом (1x Main BIOS и 1x Backup BIOS)
- Поддержка Технология Secure Backup UEFI
- Совместим с событиями «ACPI 6.0 wake-up»
- Поддержка SMBIOS 2.7
- Ядро/кэш ЦП, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, внутренний PLL ЦП, GT PLL, кольцевой PLL, системный агент PLL, контроллер памяти PLL с настройкой напряжения
Графическое ядро
- Поддерживает встроенную графику Встроенная графика Intel^® UHD Graphics : Intel^® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel^® InTru 3D, технологию Intel^® Clear Video HD, Intel^® Insider, Встроенная графика Intel^® HD Graphics 4400/4600
- DirectX 12
- Кодеки HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (только декодирование), MPEG2, MJPEG, VC-1
- Три устройства графического вывода данных: D-Sub, HDMI и DisplayPort 1.2
- Поддержка трех мониторов
- Поддержка HDMI 1.4 с максимальным разрешением до 4K x 2K (4096x2160) @30Гц
- поддерживает DisplayPort 1.2 с разрешением до 4K x 2K (4096x2304) @60Гц
- Поддержка D-sub с максимальным разрешением до 1920x1200 @60Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 1.4 (необходим совместимый HDMI-монитор)
- поддерживает HDCP 2.2 для выходов HDMI 1.4 и DisplayPort 1.2
- Воспроизведение видео 4K Ultra HD (UHD) через порты HDMI 1.4 и DisplayPort 1.2

*Встроенная графика Intel^® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- Поддержка Purity Sound™ 4
- Аудио-конденсаторы Nichicon Fine Gold Series
- ЦАП 120dB SNR с дифференциальным усилителем
- Усилитель наушников NE5532 Premium с выводом на фронтальную панель (поддержка наушников с импедансом до 600 Ом)
- Технология Pure Power-In
- Технология Direct Drive
- Изоляция печатной платы
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала
- RGB LED
- Аудио-разъём 15μ Gold
- Поддержка DTS Connect

ЛВС

- Gigabit LAN 10/100/1000 Мб/с
- Giga PHY Intel^® I219V
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE

Разъемы

- 3 x PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6: одиночный x16 (PCIE2); двойной x8 (PCIE2) / x8 (PCIE4); тройной x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x PCI Express 3.0 x1 (Гибкий разъем PCIe)
- Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™
- Поддержка NVIDIA^® Quad SLI™ и SLI™
- Поддерживает NVIDIA^® NVLink™ с двумя видеокартами серии NVIDIA^® GeForce RTX**
- 1 x pазъем M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230 и Intel^® CNVi (встроенный WiFi/BT)***
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE2)

*Поддержка модулей NVMe SSD в качестве загрузочных дисков

**NVIDIA^® NVLink™ Bridge поставляется без пакета. Его можно приобрести отдельно..

***Поддерживается только WiFi-модуль CNVio1 (Intel^® Wireless-AC 9560/9462/9461).

хранение

- 6 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Технология Intel^® Rapid Storage 16), NCQ, AHCI и Hot Plug*
- 2 x разъема SATA3 6.0 Гб/с, обеспечиваемых чипом ASMedia ASM1061, с поддержкой функций NCQ, AHCI и Hot Plug
- 1 x pазъем Ultra M.2 (M2_1), поддерживает устройства M Key 2230/2242/2260/2280 M.2 SATA3 6.0 Гб/с и M.2 PCIe до уровня Gen3 x4 (32 Гб/с)**
- 1 x pазъем Ultra M.2 (M2_2), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2230/2242/2260/2280/22110 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с)**

*M2_1, SATA3_0 и SATA3_1 имеют общие линии. При использовании одного из этих разъемов остальные работать не будут.
M2_2, SATA3_4 и SATA3_5 имеют общие линии. При использовании одного из этих разъемов остальные работать не будут.

**Поддерживает технологию Intel^® Optane™
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit

Коннекторы

- 1 x COM
- 1 x TPM
- 1 x Индикатор питания и разъем динамика
- 2 x Разъём RGB LED*
- 1 x Управляемый разъём LED **
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 3 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 1 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x 4-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x Разъем Thunderbolt™ AIC (5-pin)
- 2 x USB 2.0 (поддержка до четырех USB 2.0) (Intel^® Z390) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (ASMedia ASM1074 hub) (Защита от электростатических разрядов)
- 1 x Фронтальный разъём USB 3.2 Gen1 Type-C (Intel^® Z390) (Защита от электростатических разрядов)
- 1 x Разъём Performance Mode / Easy OC

*Поддержка светодиодных лент 12В/3A, 36Вт

**Поддержка светодиодных лент 5В/3A, 15Вт

***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

****Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).

*****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Задняя панель ввода/вывода

- 1 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x D-Sub
- 1 x HDMI
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 4 x USB 3.2 Gen1 (Intel^® Z390) (Защита от электростатических разрядов)*
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон

*Внимание! Разъём USB3_34 не поддерживает выход из спящего режима S3/S4/S5 Wakeup для USB-мыши и клавиатуры.

Программное обеспечение и UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Режим EZ
- ASRock Full HD UEFI
- Избранное My Favorites в ASRock UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Эти утилиты можно скачать из магазина APP Shop.

Диск с ПО

- Драйвера, утилиты, антивирус (Trial-версия), Google Chrome Browser и Toolbar

Комплект поставки

- Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода
- 4 x кабелей SATA
- 1 x карта ASRock SLI_HB_Bridge_2S
- 3 x Винты для разъемов M.2

Контроль оборудования

- Датчики температуры: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO

Форм-фактор

- Форм-фактор ATX: 30.5 x 24.4 см

ОС

- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit

Сертификаты

- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)

Описание	Язык	Ссылка
Пользовательская Инструкция	Английско	Global	China
BSMI	Multi-Language	Global	China
Быстрый Гид Установки	Многоязычный	Global	China
RAID Гида Установки	Английско	Global	China
Руководство по Intel Rapid Storage	Английско	Global	China

Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.

Характеристики продукта могут быть изменены без уведомления. Марки и названия продуктов являются товарными знаками соответствующих компаний. Работа любой конфигурации товара, отличающейся от оригинальной спецификации продукта не гарантируется.

Приведенное ниже изображение интерфейса является образцом. В реальности интерфейс может варьировать в зависимости от версии программного обеспечения.

Z390 Extreme4

Полная поддержка процессо

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

Двойной M.2 для SSD

Полноразмерный радиатор M.2

Фронтальный разъём USB 3.2 Gen1 Type-C

Purity Sound™ 4

120dB SNR DAC

RGB LED

Gold Audio connector

TI® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Технология ASRock Intel® POOL

Стальные разъёмы PCI-E

Технология Intel® Optane™

Алюминиевый радиатор XXL

Дроссели Premium 60A Power Choke

Дроссели памяти Premium Alloy Choke

Dual-Stack MOSFET (DSM)

Комбо-конденсаторы

Чёрные конденсаторы Nichicon 12K

Защита I/O Armor

Черная матовая печатная плата

Печатная плата высокой плотности

Dual USB 3.1 Gen2 (Type-A + Type-C)

Разъем USB 3.1 Gen2 удваивает скорость передачи данных

Разъем USB 3.1 Gen2 Type-C удваивает скорость зарядки!

Бесплатный мост SLI HB в комплекте

Intel® LAN

Разъём M.2 Key E для Wi-Fi

Разъём для водяного охлаждения

Digi Power

Три монитора

A-Tuning

Live Update & APP Shop

Справочник

TI^® NE5532 Premium Headset Amplifier

Технология ASRock Intel^® POOL

Технология Intel^® Optane™

Intel^® LAN
