H470M-ITX/ac

Supports 10th Gen Intel^® Core™ processors (Socket 1200)
Supports DDR4 2933MHz
1 PCIe 3.0 x16
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC1200 Audio Codec), Nahimic Audio
4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3), 1 Ultra M.2 (PCIe Gen3 x4)
4 USB 3.2 Gen2 Type-A (Rear)
4 USB 3.2 Gen1 (Rear Type A+C, 2 Front)
Dragon 2.5 Gigabit LAN, Intel^® Gigabit LAN
Intel^® 802.11ac WiFi + BT 4.2

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

Nahimic Audio

Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.

Der Sound Tracker ist ein visueller Indikator, der Ihnen die Richtungen anzeigt, aus denen vorherrschend Geräusche kommen. Jeder Ton wird präzise auf einem 360°-Radar angezeigt, so dass Sie vollständig in das Spiel eintauchen können.

Base Frequency Boost (BFB) Technology

Wer hat gesagt, dass nur die CPUs der K-Serie und die Plattform der Z-Familie in der Lage sind mit maximaler Leistung zu arbeiten? Mit der BFB (Base Frequency Boost)-Technologie von ASRock können Benutzer auch CPUs, die nicht zur K-Serie gehören, auf den Hauptplatinen der 400er-Serie von ASRock verwenden (auch auf nicht zur Z-Serie gehörenden Modellen) und dabei sofort durch eine Anhebung des Basistakts Leistungsreserven der Prozessoren nutzen.

Obwohl ASRocks BFB den Nicht-K-CPUs und Mainboards außerhalb der Z-Serie mehr Potential verleiht, hängt die Boost-Frequenz vom Kühlsystem Ihres PCs ab.

*Obwohl ASRocks BFB den Nicht-K-CPUs und Mainboards außerhalb der Z-Serie mehr Potential verleiht, hängt die Boost-Frequenz vom Kühlsystem Ihres PCs ab.

Dr. MOS

Dr.MOS ist die integrierte Power-Stage-Lösung, die optimal für synchrone Buck-Set-Down-Spannungsanwendungen ausgelegt ist! Im Vergleich zu herkömmlichen diskreten MOSFETs liefert sie auf intelligente Weise einen höheren Strom für jede Phase und sorgt so für bessere thermische Eigenschaften und eine überlegene Leistung.

Premium 60A Power Choke

Compared to traditional chokes, ASRock’s premium 60A power chokes effectively make the saturation current up to three times better, thus providing enhanced and improved Vcore voltage to the motherboard.

8 Power Phase Design

Featuring sturdy components and completely smooth power delivery to the CPU. Plus, it enhanced performance with the lowest temperature for advanced gamers.

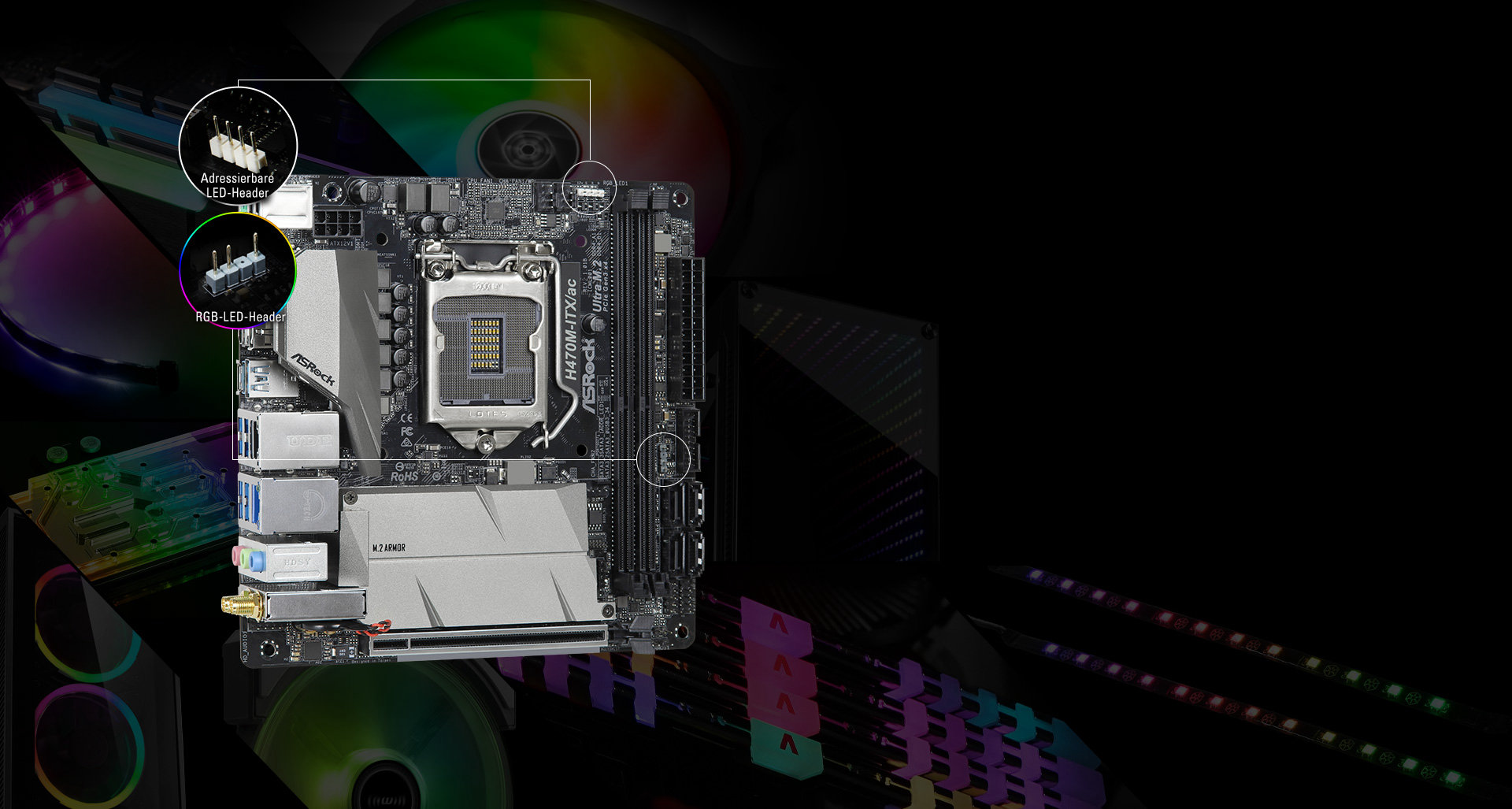

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.

*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.

Dragon LAN mit 2,5 Gb/s

Die intelligente 2,5Gb/s-Netzwerkplattform wurde für eine maximale Netzwerkleistung beim Einsatz in einem Heimnetzwerk, für Content-Ersteller, Online-Gamer und hochwertige Media-Streams entwickelt. Steigern Sie Ihre Netzwerkleistung durch eine um den Faktor 2,5 erhöhte Bandbreite im Vergleich zu herkömmlichen Gigabit-Netzwerken. Genießen Sie das schnellere und unkomplizierte Konnektivitätserlebnis bei Games, Dateiübertragungen und Backups.

Es erkennt und beschleunigt automatisch den Gaming-Traffic und priorisiert diesen vor anderen Daten, wodurch ein flüssiges und lag-freies Gaming ermöglicht wird, das Ihnen einen Wettbewerbsvorteil bietet.

SOLIDE M.2-PERFORMANCE

Dual M.2 für SSD

Bereit für höhere Kapazität und noch schnellere Typ 2280 M.2 NVMe-SSD, um höchsten Leistungsanforderungen gerecht zu werden. Zwei Ultra-M.2-Sockel, die sowohl den SATA3 6Gb/s als auch den PCIe Gen3 x4-Modus unterstützen und den Datendurchsatz auf bis zu 32Gb/s steigern.

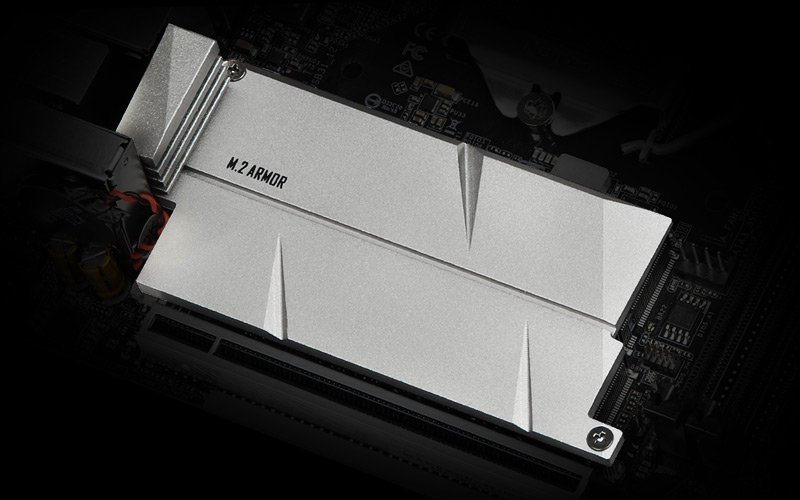

M.2 Abdeckung

Ein guter Schutz von M.2 SSDs ist wichtig für ihre Langlebigkeit und Stabilität. ASRock bietet eine vollständige M.2-Abdeckung, die SSDs bei niedrigen Temperatur laufen lässt.

M.2 x 2 ( 2280+Coverage PCIe Gen3 x4 & SATA3 )

Live Update & APP Shop

Der ASRock APP Shop wurde entwickelt, um Ihnen mehr Komfort zu bieten. Wir bieten Kunden verschiedene Apps und Support-Software zum Download an. Sie können so auf einfache Weise Ihr System optimieren und Ihr Mainboard auf dem neuesten Stand halten. Alles mit dem ASRock APP Shop.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Ports (10 Gb/s)
ASRock Super Alloy
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Sapphire Black PCB
- High Density Glass Fabric PCB 2.5G LAN Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 10th Gen Intel^® Core™ Processors (Socket 1200)
- Digi Power design
- 8 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology
Chipsatz
- Intel^® H470
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- Supports DDR4 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered memory *
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 64GB**
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*Weitere Informationen entnehmen Sie bitte der Liste für unterstützten Speicher von der ASRock-Webseite.
Core™ (i9/i7) support DDR4 up to 2933; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 up to 2666.

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, DRAM, PCH 1.05V, VCCIO, VCCSA Voltage Multi-adjustment
Grafik
- Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- Graphics, Media & Compute: Microsoft^® DirectX 12, OpenGL 4.5, Intel^® Built In Visuals, Intel^® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
- Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft^® PlayReady 3.0, Intel^® SGX Schutz von Inhalten, UHD/HDR Blu-ray Disc
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.4 with max. Auflösung up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.3 with HDMI 1.4 and DisplayPort 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.4 Ports

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.

**VP9 10bit and VC-1 are for decode only.
VP8 and VP9 encode are not supported by Windows^® OS.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
- Nahimic Audio
LAN
- 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel^® I219V)
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

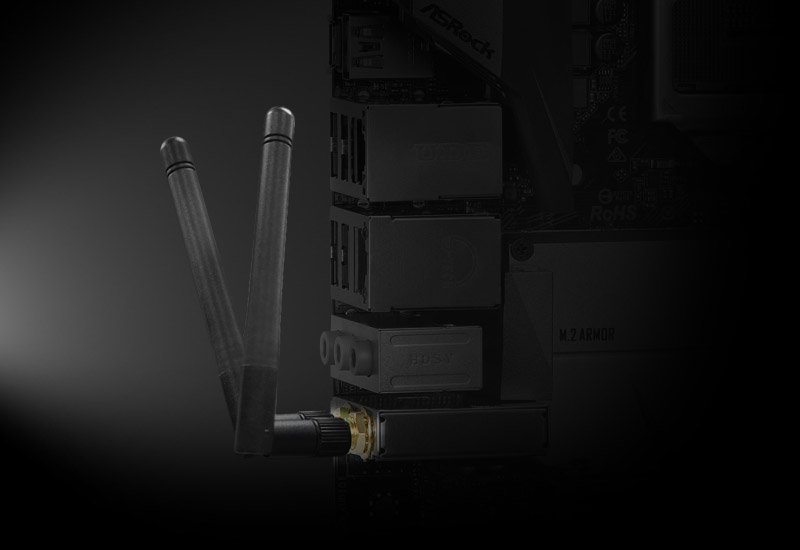

Drahtloses LAN

- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze

- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)

*Unterstützt NVMe-SSD als Boot-Festplatte

Speicherplatz

- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 17), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*

*Supports Intel^® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit

Anschluss

- 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x Chassis Fan Connector (4-pin)****
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The Chassis Fan Connector supports the chassis fan of maximum 1A (12W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Blende

- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 4 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Type-A Port (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Type-C Port (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone

Software und UEFI

Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.

Support-CD

- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör

- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets

Hardware überwachung

- Temperature Sensing: CPU, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore

Formfaktor

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

Betriebssystem

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

Zertifizierungen

- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Beschreibung	Spreche	Downloaden von
Handbuch	Englisch	Global	China
BSMI	Multi-Language	Global	China
Schnellstartanleitung	Multi-Language	Global	China
RAID-Installationshandbuch	Englisch	Global	China
Handbuch für Intel Rapid Storage	Englisch	Global	China
