B560M Steel Legend

Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors
10 Phase Dr.MOS Power Design
Supports DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1, 1 x M.2 Key-E for WiFi
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
1 x Ultra M.2 (PCIe Gen3 x4 & SATA3)
1 x Front USB 3.2 Gen2x2 Type-C (20 Gb/s)
6 x USB 3.2 Gen1 (4 x Rear, 2 x Front)
6 x USB 2.0 (2 x Rear, 4 x Front)
Dragon 2.5 Gigabit LAN

Ten model może nie być sprzedawany na całym świecie. Proszę skontaktuj się ze swoim lokalnym sprzedawcą aby zapytać o dostępność modelu w twoim regionie.

Cechy
Specyfikacja
Wsparcie

Gdzie kupić?

Dr. MOS

Dr.MOS to zintegrowane rozwiązanie zasilające, zoptymalizowane dla synchronizacji napięcia w wielu aplikacjach! W porównaniu do tradycyjnych MOSFET’ów, inteligentnie dostarcza napięcie do każdej fazy, zapewniając niższe temperatury pracy i wyższe osiągi.

Dławiki Mocy 60A Klasy Premium

W porównaniu do tradycyjnych dławików, dławiki mocy ASRock 60A klasy premium efektywnie, nawet trzy krotnie lepiej saturują napięcie, dostarczając stabilne i wzmocnione zasilanie Vcore do płyty głównej

10-Fazowy Układ Zasilania

Zbudowany z wytrzymałych komponentów płynnie dostarcza moc do procesora. Co więcej, oferuje niezrównane możliwości overclockingu i podwyższone osiągi przy niższych temperaturach pracy dla zaawansowanych graczy.

Technologia BASE Frequency Boost (BFB)

Kto powiedział, że tylko procesory serii-K i płyty główne rodziny-Z mogą uzyskać pełnię wydajności. Dzięki Technologii ASRock BFB (Base Frequency Boost) użytkownicy mogą zainstalować procesory bez K na płytach głównych serii ASRock 500 (nawet na modelach innych niż linia-Z) i cieszyć się zwiększeniem częstotliwości bazowej, natychmiastowo wykorzystując ukrytą moc procesora.

System ASRock BFB zwiększa osiągi procesorów bez K na płytach głównych innych niż linia-Z, jednak częstotliwość pracy zależy od wydajności chłodzenia zastosowanego w Twoim komputerze.

* Osiągi częstotliwości BFB mogą się różnić w zależności od zastosowanego procesora oraz konfiguracji sprzętowej. Częstotliwości podane na tym wykresie mają charakter poglądowy.

Co więcej, oprogramowanie automatycznie wykrywa i przyspiesza gamingowy ruch sieciowy, ponad pozostałymi danymi dla płynnej, wolnej od zacięć rozgrywki, dając graczom przewagę nad konkurencją.

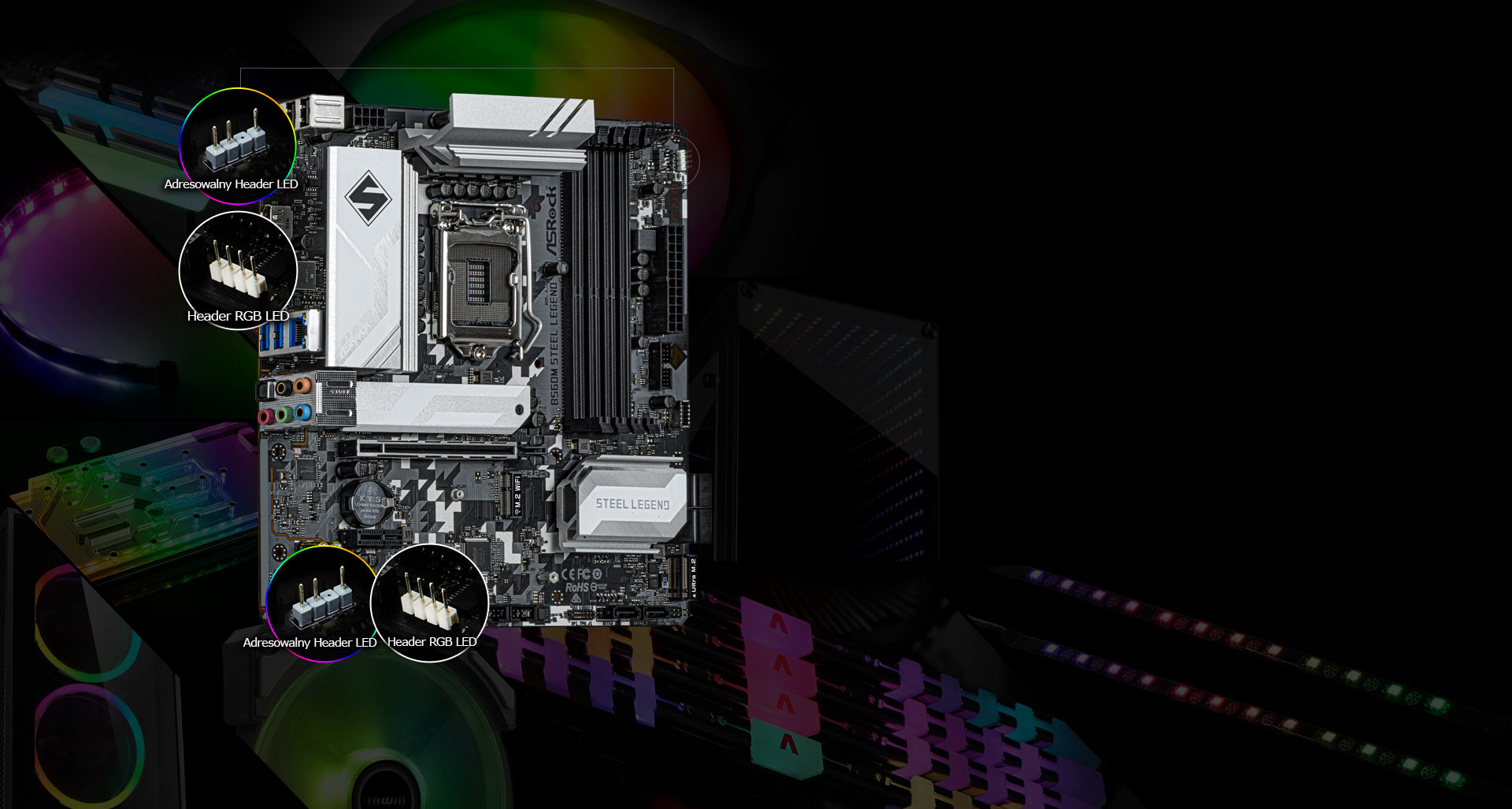

STWÓRZ SWÓJ UNIKALNY STYL PODŚWIETLENIA - POLYCHROME RGB

Płyty Główne ASRock oferują niesamowite widowisko i przepiękną estetykę dzięki unikalnym stylom podświetlenia! ASRock oferuje rozbudowaną kontrolę nad wbudowanymi LEDami RGB i podłączonymi akcesoriami RGB takimi jak paski LEDowe, wentylatory CPU czy chłodzenia obudowy. Dokonaj pełnej synchronizacji swoich Certyfikowanych Akcesoriów Polychrome RGB Sync..

*Adresowalny header RGB LED wspiera adresowalne paski LEDowe RGB WS2812B (5V/Data/GND) o maksymalnej mocy 3A (5V), do 80 diód LED i długości do 2-óch metrów.
*Header RGB LED wspiera standardowe paski LEDowe 5050 RGB (12V/G/R/B) o maksymalnej mocy 3A (12V) i długości do 2-óch metrów.

Aluminiowy Radiator XX

Ogromny aluminiowy radiator bardzo efektywnie odbiera ciepło od chipsetu i tranzystorów MOSFET, dzięki czemu Twój komputer pracuje stabilnie.

Dławik mocy 60 A klasy premium

W porównaniu z tradycyjnymi dławikami, nowe dławiki mocy ASRock efektywnie zwiększają (nawet trzykrotnie) prąd nasycenia dostarczając wzmocnione i poprawione napięcie procesora do płyty głównej.

Kondensatory Nichicon 12K Black

Doskonałe czarne kondensatory 12K o żywotności co najmniej 12 000 godzin. W porównaniu do konkurencyjnych high-endowych płyt głównych, które mają kondensatory o żywotności 10 000 godzin, rozwiązanie ASRock - Nichicon 12K Black Caps - oferuje 20% dłuższą żywotność sprzętu oraz zapewnia wyższą stabilność i niezawodność.

Matowe Czarne PCB

Nowy tajemniczy schemat kolorów czarny mat oraz miedź pasują do prestiżowych komponentów high-endowych płyt głównych ASRock.

Dr. MOS

Dr.MOS jest zintegrowanym rozwiązaniem zarządzającym zasilaniem, stworzonym dla optymalizacji napięcia w szeregu różnych zastosowań! Inteligentnie kieruje zasilaniem, dostarczając nawet do 50A w każdej fazie, gwarantując niskie temperatury pracy i najwyższe osiągi.

Włókno Szklane Wysokiej Gęstości PCB

Obwód drukowany wykonany z włókna szklanego o wysokiej gęstości redukuje wielkość szczelin między warstwami PCB, co chroni płytę główną przed przepięciami.

Cechy szczególne
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors (LGA1200)
- Digi Power design
- 10 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology
Chipset
- Intel^® B560
Pamięć
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4800+(OC)*
- 10th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4666+(OC)*
- Wsparcie dla modułów pamięci ECC UDIMM (praca w trybie non-ECC )
- Max. capacity of system memory: 128GB**
- Supports Intel^® Ekstremalny Profil Pamięci (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*11th Gen Intel^® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium^® and Celeron^® support DDR4 2666 natively.
10th Gen Intel^® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 2666 natively.

**Z powodu ograniczeń system operacyjnego, rzeczywisty rozmiar pamięci może być mniejszy niż 4GB dla rezerwacji przez system Windows^® 32-bit. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, Voltage Multi-adjustment
Karta graficzna
- 11th Gen Intel^® Core™ Processors support Intel^® Xe Architektura Graficzna (Gen 12). 10th Gen Intel^® Core™ Processors support Gen 9 Graphics
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. Rozdzielczośćup to 4K x 2K (4096x2160) @ 60Hz with 11th Gen Intel^® Core™ Processors
- Supports HDMI 1.4 with max. Rozdzielczośćup to 4K x 2K (4096x2160) @ 30Hz with 10th Gen Intel^® Core™ Processors
- Supports DisplayPort 1.4 with max. Rozdzielczośćup to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with DisplayPort and HDMI Ports (HDCP 2.3 ready with 11th Gen Intel^® Core™ Processors)

*Technologie Intel^® UHD Graphics Built-in Visual oraz wyjścia obrazu mogą być obsługiwane tylko przez procesory wyposażone w zintegrowane GPU.
Specyfikacje grafiki mogą się różnić w zależności od typu procesora.
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Nahimic Audio
LAN
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Sloty
11th Gen Intel^® Core™ Processors
- 1 x PCI Express 4.0 x16 Slot*
10th Gen Intel^® Core™ Processors
- 1 x PCI Express 3.0 x16 Slot*

- 2 x PCI Express 3.0 x1 Slots
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Obsługa bootowania z dysków NVMe SSD
Magazynowanie
- 6 x SATA3 6.0 Gb/s Connectors, support Intel^® Rapid Storage Technology 18, NCQ, AHCI and Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen4 x4 (64 Gb/s) (with 11th Gen Intel^® Core™ Processors) or Gen3 x4 (32 Gb/s) (with 10th Gen Intel^® Core™ Processors)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Jeżeli złącze M2_2 jest wykorzystane przez urządzenie SATA M.2, SATA3_1 będą zablokowane.

**M2_1 supports Intel^® Optane™ Technology (with 10th Gen Intel^® Core™ Processors)
Obsługa bootowania z dysków NVMe SSD
Supports ASRock U.2 Kit
Złącza
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Tylny panel
- 3 x Punkty Mocowania Anteny
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x Optical SPDIF Out Port
- 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Oprogramowanie i UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Funkcja Instant Flash
- ASRock Internet Flash

*Te narzędzia można pobrać z Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Akcesoria
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 3 x Screws for M.2 Sockets
- 1 x Standoff for M.2 Socket
Hardware Monitor
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- CASE OPEN detection
- Voltage monitoring: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Wymiary
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
System operacyjny
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Certyfikaty
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Opis	Język	Pobierz z
Instrukcja użytkownika	Angielski	Global	China
BSMI	Multi-Language	Global	China
Skrócona instrukcja instalacji	Wielojęzyczny	Global	China

Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

ASRock zastrzega sobie prawo do zmiany specyfikacji bez podania informacji. Wszelkie marki oraz nazwy modeli są znakami towarowymi należącymi do poszczególnych producentów. Nie gwarantujemy działania konfiguracji niezgodnych z oryginalną specyfikacją produktu.
