X470 Taichi

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
Supports DDR4 3466+ (OC)
2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports Purity Sound™ 4 & DTS Connect
8 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3), 1 M.2 (PCIe Gen2 x4)
3 USB 3.1 Gen2 (Rear Type A+C, Front Type-C), 10 USB 3.1 Gen1 (4 Front, 6 Rear)
Intel^® Gigabit LAN, Intel^® 802.11ac + BT 4.2
ASRock Polychrome SYNC

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

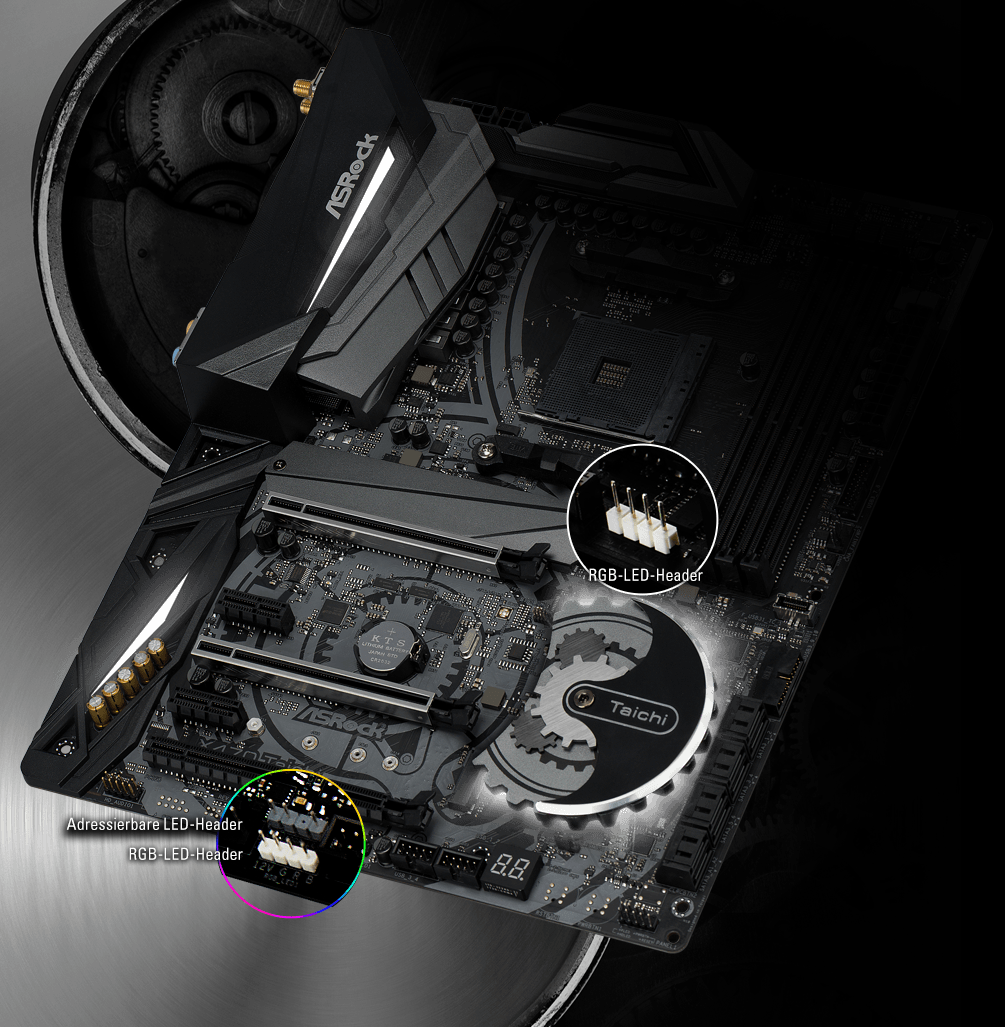

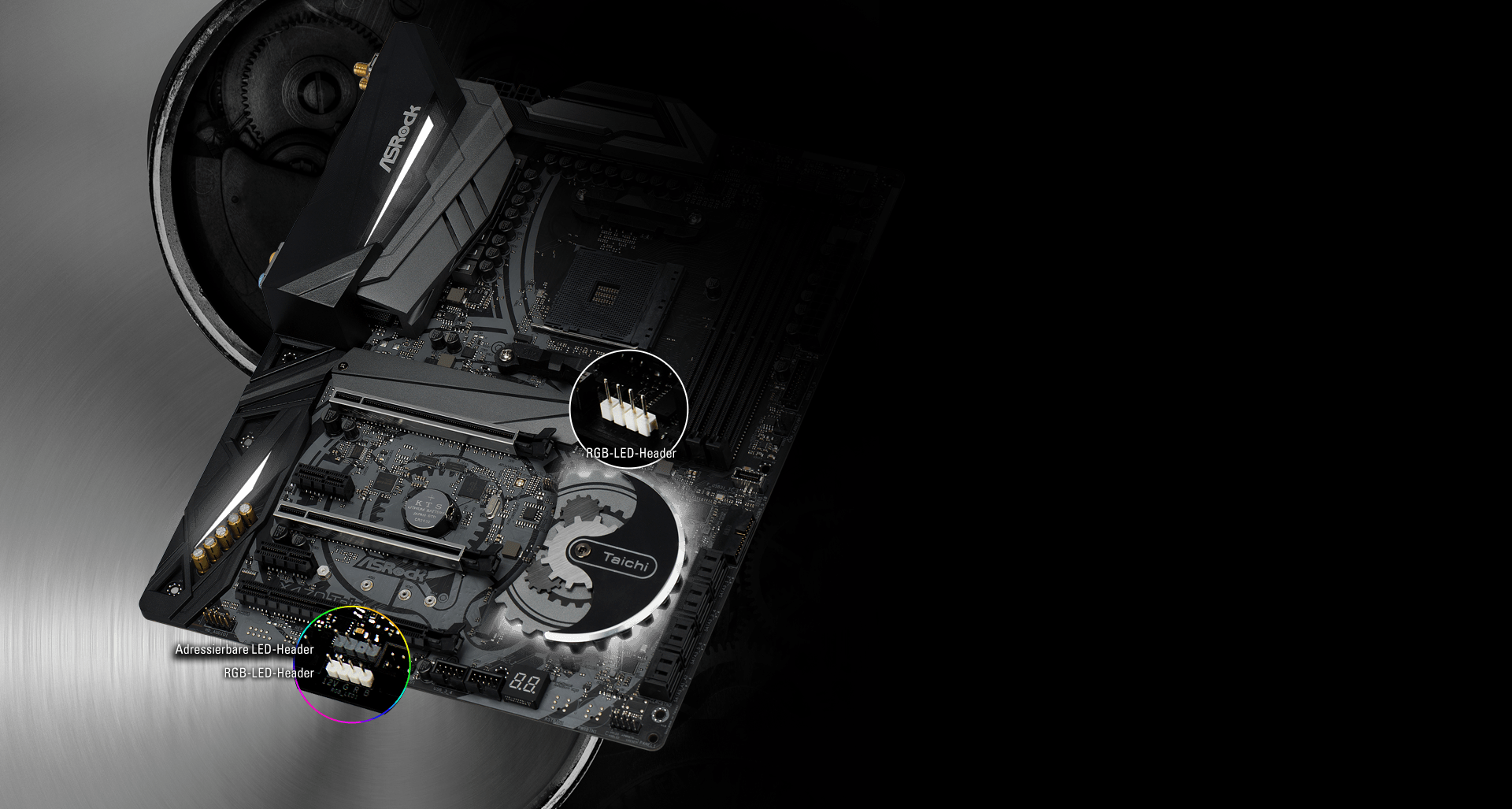

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

Zusätzlich zur verbauten RGB-Beleuchtung, verfügt es außerdem über onboard verbaute LED-Headers und einen adressierbaren RGB-Header, der es Ihnen ermöglicht, das Mainboard mit kompatiblen LED-Geräten, wie Strips, CPU-, Kühler- und Gehäuse-Lüfter, zu betreiben. Zudem können Anwender RGB-LED-Geräte mit zertifiziertem Zubehör für Polychrome RGB Sync-certified ynchronisieren und so einzigartige Beleuchtungseffekte erzielen.

*Der adressierbare RGB-LED-Header unterstützt adressierbare RGB-LED-Strips (5V/Data/GND) vom Typ WS2812B mit einer maximalen Stromstärke von 3A (5V), maximal 80 LEDs und eine Länge von zwei Metern.
*Der RGB-LED-Header unterstützt herkömmliche RGB-LED-Strips (12V/G/R/B) vom Typ 5050 mit einer maximalen Stromstärke von 3A (12V) und einer Länge innerhalb von zwei Metern.

Dual-M.2 für SSD

Ausgerüstet mit einem M.2-Slot, der sowohl das M.2-Interface SATA3 6Gb/s als auch das Ultra-M.2-Interface mit PCIe-Gen3-x4-Anbindung unterstützt, das die Datentransferraten auf bis zu 32 Gb/s treibt und kompatibel mit dem U.2-Kit von ASRock ist, mit dem einige der schnellsten U.2-SSDs mit PCIe-Gen3-x4 betrieben werden können.

*Die NVMe-SSD Intel^® 905P ist nur kompatibel, wenn der Heatsink für ASRock M.2 installiert ist.
*Bitte beachten Sie die Seite mit den Produktspezifikationen für weitere Details.

AMD StoreMI

Ein leistungsstarkes Tool, das die Geschwindigkeit Ihrer SSD mit der Kapazität Ihrer Festplatte kombiniert und so ein einzelnes, schnelles und einfach zu verwaltendes Laufwerk erschafft. SSDs sind schnell, aber teuer und bieten nur eine minimale Kapazität. Mechanische Festplatten haben eine große Kapazität zu einem niedrigen Preis, sind aber viel langsamer als eine SSD. Die Technologie AMD StoreMI "kombiniert" diese beiden Speicherarten in einem einzigen Laufwerk und verschiebt die Daten, auf die Sie am häufigsten zugreifen, automatisch auf die SSD. So erhalten Sie das Beste aus beiden Welten: Die SSD-Reaktionsfähigkeit und die Kapazität mechanischer Festplatten.

XXL-Kühlkörper mit Aluminiumlegierung

Ein extragroßer Kühlkörper mit Aluminiumlegierung sorgt für eine effektive Wärmeabführung vom MOSFET und dem Chipsatz, so dass Ihr ganzes System zuverlässiger funktioniert.

Hochwertige 60A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Legierte Premiumspulen für den Speicher

Speziell entwickelt, um die Stromversorgung des Speichers zu regulieren, sind die neuen, legierten Spulen hochgradig resistent gegen magnetische Einwirkungen und Hitze. Auf diese Weise kann das Mainboard einen zuverlässigeren und stabileren Strom liefern.

Dual-Stack-MOSFET (DSM)

Dual-Stack-MOSFETs (DSM) stellen ein weiteres innovatives MOSFET-Design dar, bei dem die Die-Fläche durch das Stapeln zweier Dies in einem MOSFET erhöht wird. Je größer die Die-Fläche, desto geringer ist der Rds(on). Im Vergleich mit herkömmlichen MOSFETs bietet die DSM-Technik eine größere Die-Fläche mit einem extrem niedrigen Rds(on) von 1,2 mΩ. Dies ermöglicht eine effizientere Vcore-Versorgung der CPU.

12K-Black-Caps von Nichicon

Hochwertige 12K-Black-Kondensatoren mit einer Lebenserwartung von mindestens 12.000 Stunden. Verglichen mit den Gegenstücken auf anderen High-End-Mainboards, die lediglich eine Lebenserwartung von 10.000 Stunden aufweisen, bieten die von ASRock verwendeten 12K-Black-Caps von Nichicon eine 20 Prozent höhere Lebenserwartung und bieten eine höhere Stabilität und Zuverlässigkeit.

I/O Armor

Eine neu entwickelte Schutzabdeckung für all die kritischen Bauteile nahe dem hinteren I/O-Schild des Mainboards, die Schäden durch elektrostatische Ladung verhindern kann.

Mattschwarzes PCB

Ein neues, mysteriöses Farbschema aus Mattschwarz und Kupferfarbe, das zu den namhaften Komponenten auf ASRocks High-End-Mainboards passt.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

2oz-Kupfer-PCB

Durch die Verwendung sorgfältig ausgewählten Kupfer-Materials für die PCB Schichten bietet das 2OZ-Kupfer-PCB eine niedrigere Temperatur und höhere Energieeffizienz für das Übertakten.

Purity Sound™ 4

Es ist an der Zeit, das klarste Sound-Erlebnis mit ultrahoher Qualität zu erleben. Purity Sound 4 ist eine Kombination aus verschiedenen Hardware- und Software-Lösungen für die Sound-Ausgabe. 7.1-CH-HD-Audio mit dem neuesten Soundchip ALC1220 von Realtek, individuelle PCB-Lagen für den rechten und linken Audiokanal, 120 dB SNR DAC und weiteren Technologien liefern die knackigsten Sound-Effekte.

120dB SNR DAC

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Gold Audio Jacks

Einzigartige Features
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
- IR Digital PWM
- 16 Power Phase design
- Capable of providing extra 300W for CPU
- Supports ASRock Hyper BCLK Engine II
Chipsatz
- AMD Promontory X470
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Summit Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Raven Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*

- Max. capacity of system memory: 64GB**
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support.

Ryzen Series CPUs (Vermeer):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

Ryzen Series CPUs (Matisse):

Ryzen Series CPUs (Pinnacle Ridge):

Ryzen Series CPUs (Picasso):

Ryzen Series CPUs (Summit Ridge):

Ryzen Series CPUs (Raven Ridge):

SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment
Grafik
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Standardmäßig beträgt der geteilte Speicher 2 GB. Maximal sind 16 GB geteilter Speicher möglich.**
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Ports (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with HDMI 1.4 Port
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port

*Die Unterstützung kann je nach CPU variieren

**Für den maximalen geteilten Speicher in Höhe von 16 GB werden 32 GB Arbeitsspeicher benötigt.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Drahtloses LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Steckplätze
AMD Ryzen series CPUs (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge and Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen series CPUs (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 Slot (single at x8 (PCIE1))*
AMD Athlon series CPUs
- 1 x PCI Express 3.0 x16 Slot (single at x4 (PCIE1))*

- 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
- 2 x PCI Express 2.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™ and CrossFireX™***
- Supports NVIDIA^® Quad SLI™ and SLI™****
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3)

*Unterstützt NVMe-SSD als Boot-Festplatte

**If PCIE5 slot is occupied, M2_2 will be disabled

***Dieses Feature wird nur mit CPUs aus der Ryzen-Serie unterstützt (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge, Pinnacle Ridge, Picasso and Raven Ridge).

****Dieses Feature wird nur mit CPUs aus der Ryzen-Serie unterstützt (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge and Pinnacle Ridge).
Speicherplatz
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)*
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

*If M2_2 is occupied, PCIE5 slot will be disabled
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit
Anschluss
- 1 x Power LED and Speaker Header
- 1 x AMD Fan LED Header*
- 1 x RGB LED Header**
- 1 x Addressable LED Header***
- 1 x CPU Fan Connector (4-pin)****
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)******
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x AMD LED Fan USB Header
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM3142)
- 1 x Dr. Debug with LED

*Der AMD-Lüfter-LED-Header unterstützt LED-Strips mit einer maximalen Last von 3A (36W) bei einer maximalen Länge von 2,5 Metern.

**Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip

***Supports in total up to 5V/3A, 15W LED Strip

****Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

*****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Blende
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 6 x USB 3.1 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Software und UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Sofort-Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets
Hardware überwachung
- Temperature Sensing: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Formfaktor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz Copper PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit*

*Summit Ridge do not officially support Windows^® 11.
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
