X399M Taichi

Supports AMD TR4 Socket Ryzen Threadripper Series CPUs
IR Digital PWM, 11 Power Phase & Dr. MOS
Supports DDR4 3600+(OC)
3 PCIe 3.0 x16
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3x4), 1 Ultra M.2 (PCIe Gen3x4 & SATA3)
2 USB 3.1 Gen2 (1 Type-A + 1 Type-C), 12 USB 3.1 Gen1 (4 Front, 8 Rear)
1 U.2 Connector
Intel^® 802.11ac WiFi, Dual Intel^® Gigabit LAN
ASRock RGB LED
BIOS Flashback

Този модел не може да се продава в цял свят. Моля свържете се с местния дилър за наличието на този модел в региона.

Възможности
Спецификации
Поддръжка

11-фазно захранване

Проектирана с 11 Power Phase дизайн, тази дънна платка включва здрави компоненти и напълно гладко доставяне на енергия към процесора. Затова тази дънна платка предлага неподражаеми овърклок възможности с най-добрата системна стабилност, плюс разширена производителност с най-ниската температура за напреднали геймъри и екстремни овърклокери.

Разделен дизайн на конзолата за захранване на процесора

За разлика от традиционните захранващи съединители с двоен CPU, които са разположени близо един до друг от едната страна, ASRock ги разделя от двете страни на дънната платка, за да създаде по-широка следа за CPU VRM. Този дизайн осигурява по-добра ефективност при доставка на енергия и по-ниска температура, като по този начин подобрява стабилността на системата и увеличава потенциала за овърклок.

Dual Intel^® LAN

Потребителите могат да свържат два LAN кабела към тази дънна платка чрез задният I / O. Функцията Dual LAN с Teaming активирана на тази дънна платка позволява две единични връзки да действат като една единствена връзка за два пъти по–голяма широчина на лентата на предаване, което прави предаването на данни по-ефективно.

* Teaming се поддържа от Windows^® 10 RS2, RS3 и RS4.

Технология AMD StoreMI

Мощен инструмент, който комбинира скоростта на SSD с капацитета на твърдия ви диск в едно, бързо и лесно управлявано устройство. SSD са бързи, но скъпи и предлагат минимален капацитет. Механичните твърди дискове имат голям капацитет за ниска цена, но са много по-бавни от SSD. Технологията AMD StoreMI "комбинира" тези два вида хранилища в едно устройство и автоматично премества данните, които имате най-много достъп до SSD, за да получите най-доброто от двата свята: SSD реакция и механичен капацитет на твърдия диск.

XXL Радиатор от Алуминиева Сплав

Много големи алуминиеви радиатори, които ефективно да отнемат топлината от MOSFET и чипсет, така че цялата система може да извършва по-стабилна.

Премиум 60A Захранващ Дросел

Сравнено с традиционните дросели, новите премиум захранващи дросели на ASRock ефективно увеличават с до 3 пъти по-добре насищането с напрежение, като по този начин предлагат подобрен и разширен Vcore волтаж за дънната платка.

Премиум Memory Alloy Дросел

Специално проектиран за доставката на енергия към паметта, дроселите от ново поколение притежават дизайн с висока резистентност към магнетизъм и горещина, като по този начин предоставят по-стабилно и надеждно захранване към дънната платка.

Dr. MOS

Проектът Dr. MOS включва най-новата технология SPS (Smart Power Stage). Той е оптимизиран за наблюдение на тока и температурата на всяка фаза, като по този начин осигурява по-плавна и по-чиста мощност на процесора с подобрена производителност и OC възможности.

Nichicon 12K Black Caps

Високи 12К черни кондензатори с живот минимум 12 000 часа. В сравнение с останалите дънни платки от висок клас, които имат работно време само от около 10 000 часа, ASRock прилага Nichicon 12K Black Caps, които предлагат 20% по-дълъг живот и осигуряват повече стабилност и надеждност.

I/O Броня

Ново проектирано защитно покритие за всяка от най-важните части в близост до задната страна на дънната платка I / O, така че те няма лесно да бъдат повредени от статично електричество.

Матово черно PCB

Нова мистериозна матово черна и медна цветова схема, която съответства на престижните компоненти на дънните платки от висок клас на ASRock.

Печатна платка със плътна стъклена оплетка

Печатна платка със плътна стъклена оплетка дизайн, който намалява растоянието между слоевете на PCB за защита на дънната платка срещу електрически къси съединения, причинени от влага.

PCI-E Стоманени Слотове

Подобрените PCI-E Стоманени слотове са опаковани с твърдо покритие, което предотвратява всякаква интерференция на сигнала с графичните карти. То също така гарантира, че и най-тежките графични карти ще бъдат добре инсталирани в PCI-E слотовете безопасно.

Purity Sound™ 4

Време е да се насладите на най-пречистеното аудио с ултра висока резолюция. Purity Sound 4 е комбинация от няколко хардуер и софтуерподобрения. 7.1 CH HD аудио с най-новите Realtek ALC1220 аудио кодекси, отделни слоеве РСВ за R / L аудио канала, 120db SNR DAC и други технологии, за да постигнат максимална отчетливост на звуковите ефекти.

120dB SNR DAC

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Gold Audio Jacks

Двоен USB 3.1 Gen2 (Тип-A + Тип-C)

Тази дънна платка има двойка вградени Тип-A и Тип- C USB 3.1 Gen2 портове, изградени върху задната част I / O за подпомагане на следващото поколение USB 3.1 Gen2 устройства и за 10 Gbps скорост на трансфер на данни.

USB 3.1 Gen2 удвоява скоростта на трансфер на данните

USB 3.1 Gen2 Type-C удвоява скоростта на зареждане!

*Действителната скорост на зареждане може да се различава при различните устройства.

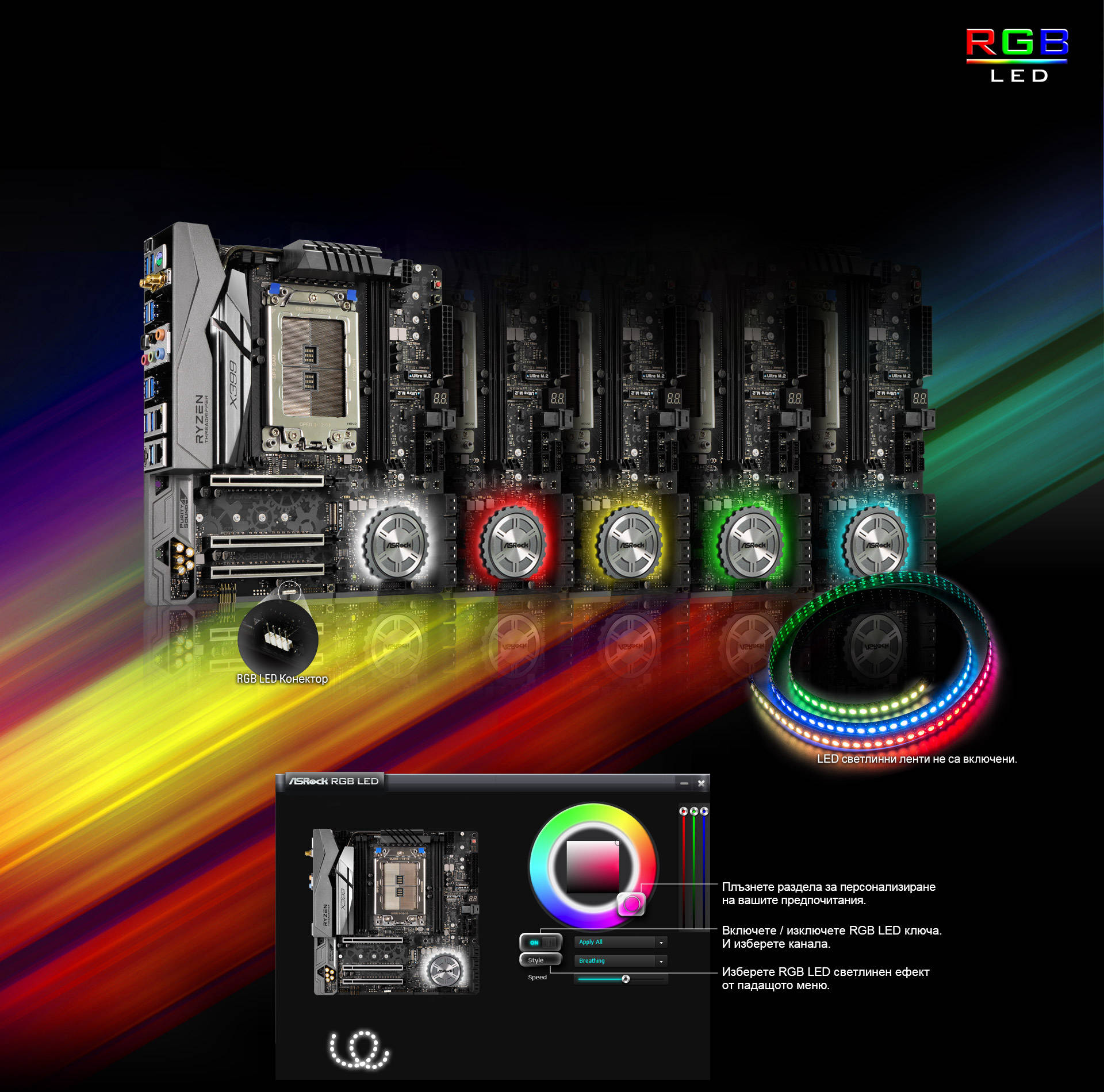

RGB LED

Изградете своя собствена разноцветна система за осветление! RGB LED и конектор дават възможност на потребителите да свържат светодиодна лента и да създадат свой уникален PC стил лесно. Програмата ASRock RGB LED може да се изтегли директно или от пакета за програми всичко-в-едно в ASRock Live Update & APP Shop!

Уникални функции
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- IR3555M Dr. MOS 60A
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Процесор
- Supports AMD TR4 Socket Ryzen Threadripper Series CPUs
- IR Digital PWM
- 11 Power Phase design
Чипсет
- AMD X399
Памет
- Quad Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 3600+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory (U-DIMM)*
- Max. capacity of system memory: 128GB**
- 15μ Gold Contact in DIMM Slots

*Моля консултирайте се със списъка за поддръжка на памет на сайта на ASRock за повече информация.

**Поради ограничението на операционната система, действителният размер на паметта може да е по-малък от 4 GB за резервацията за използване на системата под Windows^® 32-bit OS. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment
Графика
- n/a
Аудио
- 7.1 CH HD Audio with Защита на съдържанието (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- 2 x GigaLAN Intel^® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Dual LAN with Teaming*
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

*Teaming се поддържа на Windows^® 10 RS2, RS3 и RS4.
Безжично
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Слотове
- 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x16 (PCIE2); triple at x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- Supports AMD Quad CrossFireX™ and CrossFireX™
- Supports NVIDIA^® Quad SLI™ and SLI™
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1, PCIE2 and PCIE3)

*Поддържа NVMe SSD като дискове за начално зареждане
Съхранение
- 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280/22110 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 Socket (M2_3), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x U.2 Connector**

*Supports NVMe RAID (RAID 0, RAID 1 and RAID 10)
Поддържа NVMe SSD като дискове за начално зареждане
Supports ASRock U.2 Kit

**If M2_1 is plugged, U.2 Connector will be disabled.
Конектор
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)*****
- 1 x Right Angle Front Panel Audio Connector*****
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)
- 1 x Clear CMOS Button
- 1 x Dr. Debug with LED
- 1 x Power Button
- 1 x Reset Button
- 1 x CPU Xtreme OC Switch

*Поддържа общо до 12V / 3A, 36W LED Strip

**Конекторът за вентилатора на CPU поддържа вентилатора на CPU с максимална мощност на вентилатора 1A (12W).

***CPU допълнителен /вентилатор с водна помпа подкрепя вентилатор с воден охладител с максимално 1.5A (18W) мощност на вентилатора.

****шасито допълнителен /вентилатор с водна помпа подкрепя вентилатор с воден охладител с максимално 1.5A (18W) мощност на вентилатора
CPU_FAN1, CHA_FAN1, CHA_FAN2, CPU_OPT/W_PUMP and CHA_FAN3/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

*****Connect the audio device to either one of the audio connectors.
Заден панел с входове и изходи
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 8 x USB 3.1 Gen1 Ports (Supports ESD Protection)*
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x BIOS Flashback Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Ultra USB Power is supported on USB3_5 port.
Софтуер и UEFI
Software
- ASRock A-Tuning
- ASRock RGB LED
- ASRock APP Charger
UEFI
- ASRock Full HD UEFI
- ASRock Мигновен Flash
- ASRock Easy RAID Installer

*Тези помощни програми можете да изтеглите от Live Update & APP Shop.
Аксесоари
- I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_1S Card
- 1 x ASRock SLI_HB_Bridge_2S Card
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 3 x Screws for M.2 Sockets
Хардуерен монитор
- Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Форм фактор
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 8 Layer PCB
- 2oz Copper PCB
OC
- Microsoft^® Windows^® 10 64-bit
Сертификати
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
