• 獨家功能
  ASRock 超合金
  - 特大超合金散熱片
  - 45A 高效電感
  - Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容)
  - I/O 裝甲
  - 亮黑 PCB
  - 高密度防潮纖維電路板
  - 2 盎司銅製電路板
  ASRock 合金插槽
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  ASRock 全防護 (支援全部 USB、音源、網路埠)
  ASRock Live Update & APP Shop
• 處理器
  - 支援 AMD AM4 插槽 A 系列 APU (Bristol Ridge) 與 Ryzen 處理器 (Vermeer, Cezanne, Renoir, Summit Ridge, Raven Ridge 和 Pinnacle Ridge)*
  - 12 電源相位設計



  *Bristol Ridge 自 BIOS 7.XX 版起不支援.
  BIOS 更新後支援 Vermeer、Cezanne 和 Renoir CPU，使用其他 CPU 進行更新.
• 晶片
  - AMD Promontory X370
• 記憶體
  - 雙通道 DDR4 記憶體技術
  - 4 x DDR4 插槽
  - AMD Ryzen 系列 CPU (Pinnacle Ridge) 支援 DDR4 2933+(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Summit Ridge) 支援 DDR4 2933+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Raven Ridge) 支援 DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered 記憶體*
  - AMD 第七代 A 系列 APU 支援 DDR4 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - 系統記憶體最大容量: 64GB*
  - DIMM 插槽為 15μ 鍍金接針



  *對於 Ryzen 系列 CPU (Raven Ridge), ECC 僅支援 PRO CPU.
  請參考下表以了解 DDR4 UDIMM 所支援的最大頻率。

  A 系列 APU:


  Ryzen 系列處理器 (Matisse):


  Ryzen 系列處理器 (Pinnacle Ridge):


  Ryzen 系列處理器 (Picasso):


  Ryzen 系列處理器 (Summit Ridge):


  Ryzen 系列處理器 (Raven Ridge):


  SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤
  DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤

  **由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
• BIOS
  - 128Mb AMI UEFI Legal BIOS, 支援圖形界面
  - 支援 "即插即用"
  - 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
  - 支援免跳線
  - 支援 SMBIOS 2.3
  - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, 電壓多功能調節器
• 內建顯示
  - Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
  - A 系列 APU 上整合 AMD Radeon™ HD R系列顯示核心*
  - DirectX 12, Pixel Shader 5.0
  - 共享記憶體預設為 2GB. 最大共享記憶體支援至 16GB.**
  - 支援 HDMI, 最大解析度達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
  - 支援 HDMI, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
  - 使用 HDMI 埠支援 HDCP 1.4 功能
  - 使用 HDMI 埠支援 1080p 藍光光碟 (BD) 高畫質播放



  *實際支援程度按 CPU 而定

  **最大分享記憶體至 16GB (需安裝 32GB 系統記憶體).
• 音效
  - 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)
  - 支援優質藍光音效
  - 防突波
  - Nichicon Fine Gold 系列音效專用電容
  - PCB 隔離屏蔽
  - 左右聲道分層走線
• 網路
  - 千兆網卡 10/100/1000 Mb/s
  - GigaLAN Intel^® I211AT
  - 支援網絡喚醒功能 (Wake-On-LAN)
  - 支援防雷擊 / 防 ESD 靜電
  - 支援 Energy Efficient Ethernet 802.3az
  - 支援 PXE
• 擴充插槽
  AMD Ryzen 系列 CPU (Summit Ridge 和 Pinnacle Ridge)
  - 2 x PCI Express 3.0 x16 插槽 (單插槽 x16 (PCIE2); 雙插槽 x8 (PCIE2) / x8 (PCIE4))*
  AMD 第七代 A 系列 APU
  - 1 x PCI Express 3.0 x16 插槽 (單插槽 x8 (PCIE2))*
  AMD Ryzen 系列 CPU (Raven Ridge)
  - 1 x PCI Express 3.0 x16 插槽 (單插槽 x8 (PCIE2))*
  AMD Athlon 系列處理器
  - 1 x PCI Express 3.0 x16 插槽 (單插槽 x4 (PCIE2))*

  - 4 x PCI Express 2.0 x1 插槽
  - 支援 AMD Quad CrossFireX™ 和 CrossFireX™**
  - 支援 NVIDIA^® Quad SLI™ 和 SLI™**
  - 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組
  - 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE2)



  *支援 NVMe SSD 開機

  **此功能僅支援 Ryzen CPU (Matisse, Summit Ridge 和 Pinnacle Ridge).
• 儲存
  - 6 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug
  - 1 x Ultra M.2 插槽 (M2_1), 支援 M Key 2230/2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s) (Matisse, Picasso, Summit Ridge, Raven Ridge 和 Pinnacle Ridge) 或 Gen3 x2 (16 Gb/s) (A 系列 APU 和 Athlon 系列 APU)*
  - 1 x M.2 插槽 (M2_2), 支援 M Key 2230/2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen2 x2 (10 Gb/s)*



  *支援 NVMe SSD 開機
  支援華擎 U.2 套件
• 接頭
  - 1 x COM 埠接針
  - 1 x TPM 接針
  - 1 x 電源 LED 與揚聲器接針
  - 1 x AMD 風扇 LED 接針*

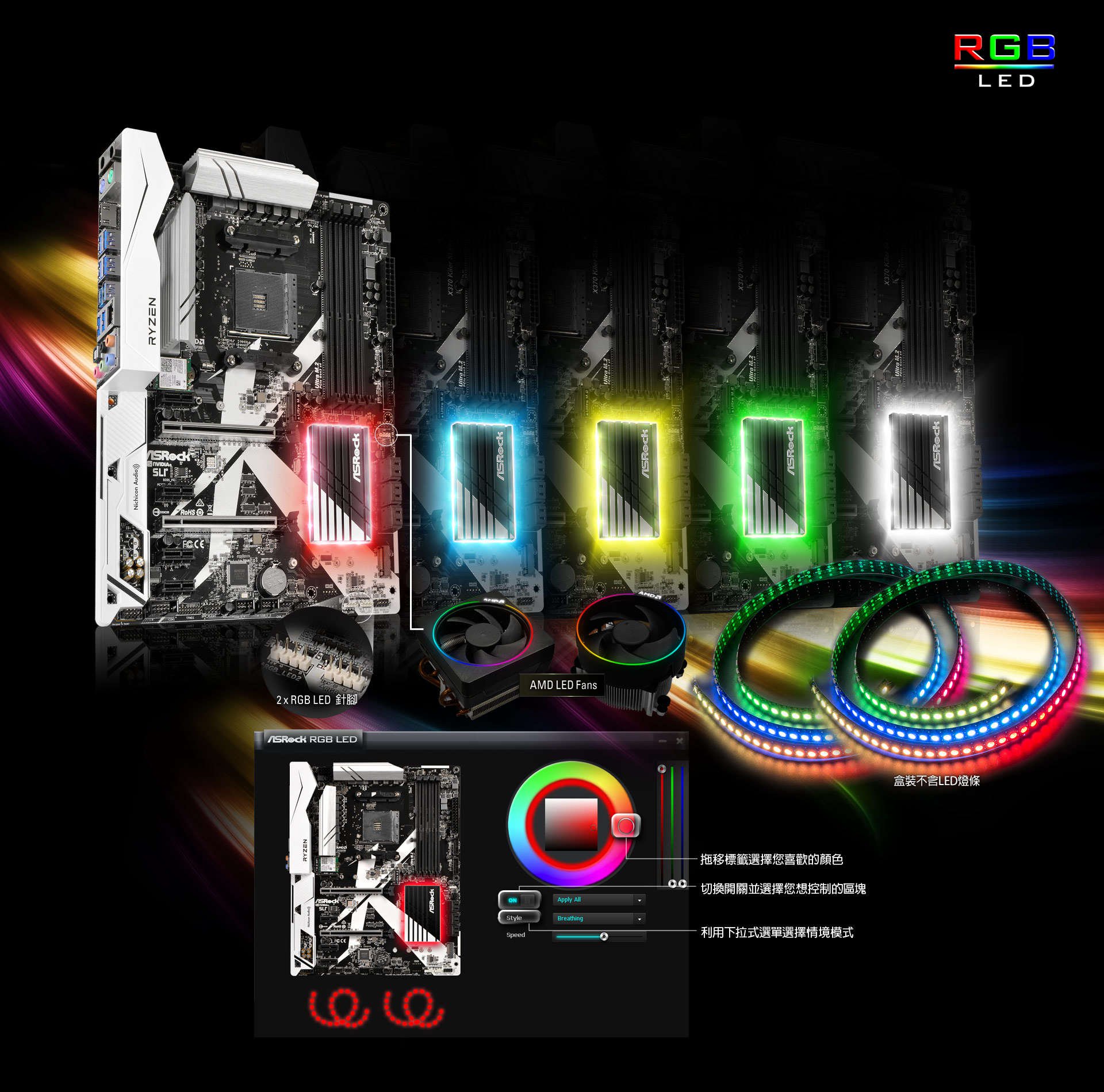

  - 2 x RGB LED 接針*
  - 1 x CPU 風扇連接埠 (4-pin)**
  - 1 x CPU OTP / 水泵風扇連接埠 (4-pin) (智慧風扇速度控制)***
  - 2 x 機箱風扇連接埠 (4-pin) (智慧風扇速度控制)
  - 1 x 機殼 OTP / 水泵風扇介面 (4-pin) (智慧風扇速度控制)****
  - 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
  - 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
  - 1 x 前面板音訊連接埠
  - 1 x AMD LED 風扇 USB 接針
  - 2 x USB 2.0 接針 (支援 4 USB 2.0 埠) (支援 ESD 靜電保護)
  - 2 x USB 3.1 Gen1 接針 (支援 4 USB 3.1 Gen1 埠) (支援 ESD 靜電保護)



  *支援至 12V/3A, 36W LED 燈條
  AMD 風扇 LED 接頭可支援最高 12V/3A (36W)，以及最長 2.5 公尺的 RGB LED 燈條。

  **CPU 風扇接頭支援最大 1A (12W) 電源.

  ***CPU OTP / 水泵風扇支援水冷風扇最大 1.5A (18W).

  ****機殼 OTP/ 水泵風扇支援最高 1.5A (1.8W) 水冷風扇.
  CHA_FAN2 可以自動偵測 3 針或 4 針風扇.
• 後背板輸出 / 入接口
  - 2 x 天線埠
  - 1 x PS/2 滑鼠埠
  - 1 x PS/2 鍵盤埠
  - 1 x HDMI 埠
  - 1 x 光纖 SPDIF 數位音訊輸出埠
  - 1 x USB 3.1 Gen1 Type-A 埠 (支援 ESD 靜電保護)
  - 1 x USB 3.1 Gen1 Type-C 埠 (支援 ESD 靜電保護)
  - 6 x USB 3.1 Gen1 埠 (支援 ESD 靜電保護)
  - 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
  - HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風
• 軟體與 UEFI
  軟體
  - ASRock A-Tuning
  - ASRock RGB LED
  - ASRock APP Charger
  UEFI
  - ASRock Full HD UEFI
  - ASRock Instant Flash
  - ASRock Easy RAID Installer



  *可從華擎 APP Shop 下載這些應用程式.
• 隨機光碟
  - 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列
• 附件
  - I/O 擋板
  - 2 x SATA 資料線
  - 1 x ASRock SLI_HB_Bridge_2S 卡
  - 3 x M.2 插槽螺絲
• 硬體監控
  - 溫度檢測: CPU, CPU OPT/水泵, 機箱, 機箱 OPT/水泵風扇
  - 風扇轉速計: CPU, CPU OPT/水泵, 機箱, 機箱 OPT/水泵風扇
  - 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU OPT/水泵, 機箱, 機箱 OPT/水泵風扇
  - 風扇多速控制: CPU, CPU OPT/水泵, 機箱, 機箱 OPT/水泵風扇
  - 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
• 規格
  - ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• 作業系統
  - 支援 Microsoft^® Windows 10 64-bit / 11 64-bit*



  *Bristol Ridge 和 Summit Ridge 無正式支援 Windows^® 11。
• 認證
  - FCC, CE
  - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

HDMI、HDMI高畫質多媒體介面及HDMI 標誌為HDMI Licensing Administrator, Inc.在美國及其他國家的商標或註冊商標。

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

以上使用界面圖片僅供參考。實際使用界面可能因軟體版本不同而有所差異。
