게이머

• 게이밍 아머
  전원을
  - 고밀도 파워 컨넥터 (24 pin 및 8 pin)
  메모리
  - DIMM 슬롯은 15μ 골드 접촉
  VGA 카드
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE2)
  인터넷
  - Intel^® LAN
  냉각
  - XXL 알미늄 합금 히트싱크
  오디오
  - Creative Sound Blaster™ Cinema 3
• 주요 특징
  ASRock USB 3.1 Gen2
  - ASRock USB 3.1 Gen2 Type-A 포트 (10 Gb/s)
  - ASRock USB 3.1 Gen2 Type-C 포트 (10 Gb/s)
  ASRock 슈퍼 합금
  - XXL 알미늄 합금 히트싱크
  - 프리미엄 45A 전원 초크
  - Nichicon 12K 블랙 커패시터 (100% 일본산 고품질 전도성 고분자 캐패시터)
  - I/O 아머
  - 매트 블랙 PCB
  - 고 밀도 유리 직물 PCB
  - 2oz 구리 PCB
  ASRock 스틸 슬롯
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  ASRock 전체 스파이크 보호 지원 (모든 USB, 오디오, LAN 포트용)
  ASRock 라이브 업데이트 & 앱 숍
• 프로세서
  - AMD 소켓 AM4 A-시리즈 APU (브리스톨 릿지) 및 Ryzen 시리즈 CPU 지원 (Matisse, Picasso, Summit Ridge, Raven Ridge 및 Pinnacle Ridge)
  - IR 디지털 PWM
  - 12 전원부 페이즈 디자인
• 칩셋
  - AMD Promontory X370
• 메모리
  - 듀얼 채널 DDR4 메모리 기술 지원
  - 4 x DDR4 DIMM 슬롯
  - AMD Ryzen 시리즈 CPU (Matisse)는 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Pinnacle Ridge)는 DDR4 2933+(OC) / 2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Picasso)는 DDR4 2933 / 2667 / 2400 / 2133 비-ECC, 언버퍼드 메모리를 지원*
  - AMD Ryzen 시리즈 CPU (Summit Ridge)는 DDR4 2933+(OC)2667 / 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - AMD Ryzen 시리즈 CPU (Raven Ridge)는 DDR4 2933 / 2667 / 2400 / 2133 비-ECC, 언버퍼드 메모리를 지원*
  - AMD 7세대 A-시리즈 APU는 DDR4 2400 / 2133 ECC 및 non-ECC, un-buffered 메모리를 지원합니다*
  - 최대 시스템 메모리 용량: 64GB**
  - DIMM 슬롯은 15μ 골드 접촉



  *Ryzen Series CPU (Picasso 및 Raven Ridge)의 경우 ECC는 PRO CPU에서만 지원됩니다.
  DDR4 UDIMM 최대 주파수 지원에 관해서는 아래의 테이블을 참조하세요.

  A-시리즈 APUs:


  Ryzen 시리즈 CPU (Matisse):


  Ryzen 시리즈 CPU (Pinnacle Ridge):


  Ryzen 시리즈 CPU (Picasso):


  Ryzen 시리즈 CPU (Summit Ridge):


  Ryzen 시리즈 CPU (Raven Ridge):


  SR: 싱글 랭크 DIMM, DIMM 모듈 레이블상의 1Rx4 또는 1Rx8
  DR: 듀얼 랭크 DIMM, DIMM 모듈 레이블상의 2Rx4 또는 2Rx8

  **OS상의 이유로 윈 32비트는 사용메모리가 4GB 미만입니다. 64윈, CPU를 이용하는 경우 이러한 제한은 없습니다.
• 바이오스
  - GUI 기반의 128Mb AMI UEFI 바이오스
  - "플러그 앤 플레이" 지원
  - ACPI 5.1 웨이크 - 업 이벤트와의 호환
  - 점퍼 프리 지원
  - SMBIOS 2.3 지원
  - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, 전압 멀티 조절
• 그래픽
  - Ryzen 시리즈 APU에 통합된 AMD Radeon™ Vega 시리즈 그래픽*
  - A-시리즈 APU에 통합된 AMD Radeon™ R-시리즈 그래픽*
  - DirectX 12, Pixel Shader 5.0
  - 공유 메모리 기본적으로 2GB 입니다. 최대 공유 메모리는 최대 16GB를 지원합니다.**
  - HDMI with max. 해상도 최대. 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
  - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color) (12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 (HDMI 호환 모니터 필요)
  - HDCP 1.4 with 개의 HDMI
  - HDMI 포트를 이용한 1080p Blu-ray (BD) 재생을 지원



  *실제 지원은 CPU에 따라서 다를 수 있습니다

  **최대 공유 메모리 16GB는 32GB 시스템 메모리가 설치 되어야 합니다.
• 오디오
  - 7.1 채널 HD 오디오 목록 보호 (Realtek ALC1220 오디오 코덱)
  - Premium Blu-ray 오디오 지원
  - 써지 보호 지원
  - 니치콘 파인 골드 시리즈 오디오 캐패시터
  - 120dB SNR DAC 의 차동 증폭기
  - 전면 패널 오디오 커넥터용 TI^® NE5532 프리미엄 헤드셋 앰프 (최대. 600 Ohm headsets)
  - 퓨어 파워-인
  - 다이렉트 드라이브 기술
  - PCB 분리 보호
  - 후면 출력 포트의 임피던스 감지
  - R/L 오디오 채널용 개별 PCB 레이어
  - 골드 오디오 잭
  - Creative Sound Blaster™ Cinema 3
• 네트워크　연결
  - Gigabit LAN 10/100/1000 Mb/s
  - GigaLAN Intel^® I211AT
  - Wake-On-LAN 지원
  - 번개/ESD 보호 지원
  - 에너지 효율적인 이더넷 802.3az 지원
  - PXE 지원
• 확장 슬롯
  AMD Ryzen 시리즈 CPU (Matisse, Summit Ridge 및 Pinnacle Ridge)
  - 2 x PCI Express 3.0 x16 슬롯 (싱글에서 x16 (PCIE2); 듀얼에서 x8 (PCIE2) / x8 (PCIE4))*
  AMD 7세대 A-시리즈 APU
  - 1 x PCI Express 3.0 x16 슬롯 (싱글에서 x8 (PCIE2))*
  AMD Ryzen 시리즈 CPU (Picasso, Raven Ridge)
  - 1 x PCI Express 3.0 x16 슬롯 (싱글에서 x8 (PCIE2))*
  AMD Athlon series CPUs
  - 1 x PCI Express 3.0 x16 슬롯 (싱글에서 x4 (PCIE2))*

  - 4 x PCI Express 2.0 x1 슬롯
  - AMD Quad CrossFireX™ 및 CrossFireX™ 지원**
  - NVIDIA^® Quad SLI™ 및 SLI™ 지원**
  - 1 x M.2 소켓 (Key E), type 2230 WiFi/BT PCIe WiFi 모듈용
  - VGA PCIe 슬롯에 15μ 골드 접점 (PCIE2)



  *부팅 디스크로 NVMe SSD 지원

  **이 기능은 Ryzen 시리즈 CPU 에서만 지원됩니다 (Matisse, Summit Ridge 및 Pinnacle Ridge).
• 저장장치
  - 6 x SATA3 6.0Gb/s 커넥터, 하드웨어 RAID (RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 Hot Plug 기능 지원
  - 1 x Ultra M.2 소켓 (M2_1), M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen3 x4 (32 Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge 및 Pinnacle Ridge) 또는 Gen3 x2 (16 Gb/s) (with A-Series APU 및 Athlon series APU)*
  - 1 x M.2 소켓 (M2_2), M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 M.2 PCI Express module 최대. Gen2 x2 (10 Gb/s)*



  *ASRock U.2 키트
  부팅 디스크로 NVMe SSD 지원
• 온보드 헤더 및 커넥터
  - 1 x COM 포트 헤더
  - 1 x TPM 헤더
  - 1 x 전원 LED 및 스피커 헤더
  - 1 x AMD Fan LED 헤더*
  - 2 x RGB LED 헤더*
  - 1 x CPU 팬 커넥터 (4핀)**
  - 1 x CPU 옵션/수랭 펌프 커넥터 (4핀) (스마트 팬 스피드 컨트롤)***
  - 2 x 섀시 팬 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
  - 1 x 섀시 옵션/수랭 펌프 팬 커넥터 (4핀) (스마트 팬 스피드 컨트롤)****
  - 1 x 24 핀 ATX 전원 헤더 (고밀도 파워 컨넥터)
  - 1 x 8 핀 ATX 12V 파워 콘넥터 (고밀도 파워 컨넥터)
  - 1 x 전면부 오디오 콘넥터
  - 1 x AMD LED Fan USB 헤더
  - 2 x USB 2.0 는헤더 (USB 2.0 포트 4 개지원) (ESD 보호 지원)
  - 2 x USB 3.1 Gen1 는헤더 (USB 3.1 Gen1 포트 4 개지원) (ESD 보호 지원)
  - 1 x LED 가 달린 Dr. Debug



  *in total 최대. 12V/3A, 36W LED Strip
  The AMD Fan LED 헤더 LED strips of maximum load of 3A (36W) 및 length 최대. 2.5M.

  **CPU 팬 커넥터는 최대 1A(12W) 팬 전원을 지원합니다.

  ***CPU 옵션/수냉 펌프 팬은 최대 1.5A (18W) 팬 전원의 수냉 쿨러를 지원.

  ****섀시 옵션/수랭 펌프 팬 커넥터는 최대 1.5A(18W) 전원의 팬을 사용하는 수랭 쿨러 팬을 지원합니다.
  CHA_FAN2 은 자동으로 3핀 팬과 4핀 팬을 판별합니다.
• 후면Ｉ／Ｏ
  - 2 x 안테나 포트
  - 1 x 개 PS/2 마우스 포트
  - 1 x 개 PS/2 키보드 포트
  - 1 x 개의 HDMI
  - 1 x 광학 SPDIF 출력포트
  - 1 x USB 3.1 Gen2 Type-A 포트 (10 Gb/s) (ESD 보호 지원)
  - 1 x USB 3.1 Gen2 Type-C 포트 (10 Gb/s) (ESD 보호 지원)
  - 6 x USB 3.1 Gen1 포트 (ESD 보호 지원)*
  - 1 x 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트
  - HD 오디오 잭: 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 (골드 오디오 잭)



  *1 x Fatal1ty 마우스 포트 (USB 3.1 Gen1) 이 포함되었습니다
• 소프트웨어와 UEFI
  소프트웨어
  - ASRock F-Stream

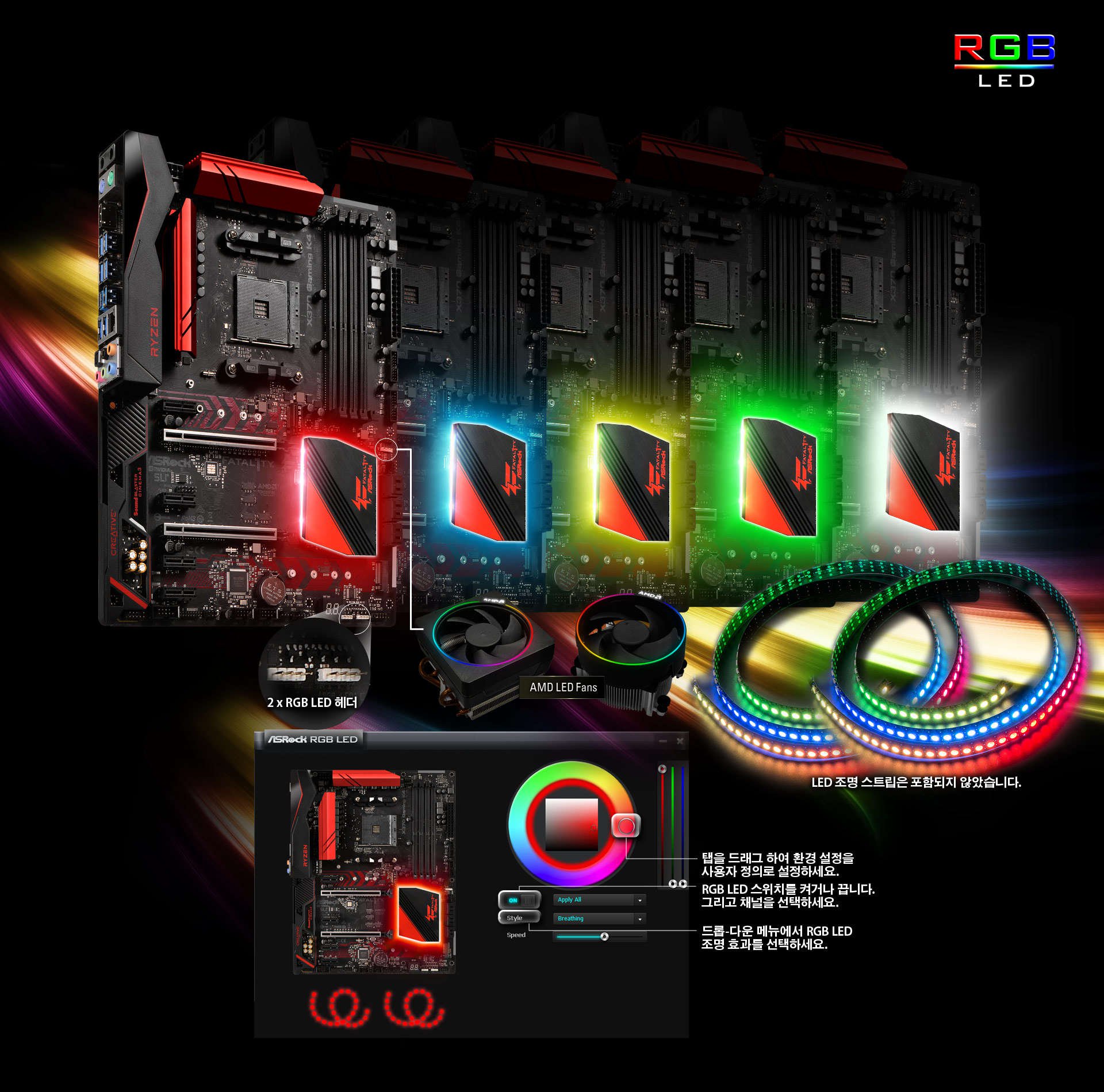

  - ASRock RGB LED
  - ASRock 키 마스터
  - ASRock App 충전 기능
  UEFI
  - ASRock Full HD UEFI
  - ASRock 인스턴트 플래쉬
  - ASRock Easy RAID 설치



  *유틸리티 프로그램은 앱 샵(APP Shop)에서 다운로드 할 수 있습니다.
• 지원 CD
  - 드라이버 , 유틸리티 , 백신 소프트웨어 (시험판), Chrome 브라우저및 도구 모음
• 액세서리
  - 퀵 설치 가이드, 지원 CD, I/O 차폐
  - 4 x SATA 데이터 케이블
  - 1 x ASRock SLI_HB_Bridge_2S 카드
  - 3 x M.2 소켓용 스크류
• 하드웨어 모니터
  - 온도 감지: CPU, CPU 옵션/수랭 펌프 팬, 섀시, 섀시 옵션 / 워터 펌프 팬
  - 팬 회전 속도계: CPU, CPU 옵션/수랭 펌프 팬, 섀시, 섀시 옵션 / 워터 펌프 팬
  - 저소음 팬 (CPU온도에 따라 자동으로 샤시 팬 속도가 조절됩니다): CPU, CPU 옵션/수랭 펌프 팬, 섀시, 섀시 옵션 / 워터 펌프 팬
  - 팬 다중-속도 제어: CPU, CPU 옵션/수랭 펌프 팬, 섀시, 섀시 옵션 / 워터 펌프 팬
  - 전압 모니터링: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
• 크기
  - ATX 폼 팩터: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• 운영체제
  - Microsoft^® Windows^® 10 64-bit / 11 64-bit*



  *Bristol Ridge 및 Summit Ridge는 공식적으로 Windows^® 11을 지원하지 않습니다.
• 인증
  - FCC, CE
  - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨)

용어 HDMI 및 HDMI High-Definition Multimedia Interface 그리고 HDMI 로고는 미국 및 기타 국가에서 사용되는HDMI Licensing Administrator, Inc.의 상표 또는 등록상표입니다.

이 규격은 예고 없이 변경 될 수 있습니다. 브랜드 및 제품 이름의 소유권은 해당 회사에 귀속됩니다. 제품의 구성이 실제 구성과 다를 수 있습니다.

상기 이미지는 참조용입니다. 실제 인터페이스 및 화면은 소프트웨어 버전에 따라 다를 수 있습니다.
