ASRock B650E Taichi

Новейшая технология распределения питания SPS (Smart Power Stage). Осуществляет мониторинг электротока и температуры на каждой фазе, обеспечивая плавное равномерное питание процессора, повышает производительность системы и даёт возможности по разгону компонентов.

Собрана из надёжных компонентов и обеспечивает равномерное питание CPU, улучшая производительность в играх.

Печатная плата серверного класса повышает целостность сигнала и обеспечивает поддержку видеокарт и накопителей M.2 SSD с интерфейсом PCIe 5.0, а также расширяет разгонный потенциал для экстремальной прокачки памяти.

Целых 8 слоёв печатной платы обеспечивают стабильность прохождения электрического сигнала и профилей напряжения, снижая температуры и повышая энергоэффективность при разгоне памяти!

Следуя своей давней концепции «стабильности и надёжности», ASRock не допускает компромиссов ни в чём. Все материнские платы на чипсетах B650E основаны на 8-слойных печатных платах, что даёт возможность разгонять повышать производительность памяти DDR5 до 7600МГц и выше за счёт готовых профилей разгона. Для этого достаточно, чтобы модули памяти поддерживали технологии AMD EXPO™ или Intel^® XMP, и оверклокинг сразу станет доступным, простым и приятным занятием.

* При разгоне памяти возникают некоторые риски, влияющие на стабильность всей системы. Оверколкинг – это процесс, который выполняется за свои средства при понимании всех рисков. Поддержка профилей EXPO/XMP зависит от конфигурации системы, модулей памяти и модели материнской платы. Ознакомьтесь со списком совместимого оборудования в разделе Memory QVL.

Разгонный тюнер «Blazing» позволяет процессорам AM5 переключаться между режимами «OC» и «PBO» (Precision Boost Overdrive), когда токи на процессоре достигают предельных значений. При превышении порога активируется мануальный режим разгона; в противном случае включается режим «Precision Boost Overdrive». Идея в том, чтобы совместить разгон всех ядер и автоматический разгон одного ядра для достижения наилучшей производительности вашего ЦП. И для этого не требуется входить в настройки BIOS, поскольку всё настраивается из операционной системы.

PBO(Precision Boost Overdrive) – это технология автоматического разгона компонентов ПК для достижения максимальной производительности. Процессоры AMD оснащены специальными тепловыми сенсорами для оценки состояния компьютера, и при любой возможности скорость работы компонентов будет повышаться. Для использования технологии PBO требуется достаточно мощная система охлаждения.

Усиленный разъём DIMM закреплён на поверхности материнской платы для улучшения физического контакта и проходимости сигнала, и благодаря такому решению появляется возможность разгонять модули памяти до сумасшедших значений.

В связи с уникальной электрической архитектурой памяти DDR5 DIMM, существует риск повреждения модулей памяти при неправильном отключении переменного тока при установке или извлечении. В ASRock внедрили защитную схему на все материнские платы с поддержкой DDR5, что снижает рискк повреждения модулей памяти.

PCIe 5.0 + монтаж на плате

По сравнению с обычными разъёмами PCIe типа «DIP», разъёма типа «PCIe SMT» улучшают проходимость сигнала и повышают стабильность при высоких скоростях, что является критически важным для стандарта PCIe 5.0.
Новейший интерфейс PCI Express 5.0 развивает ошеломляющую скорость до 128 Гбит/с, что соответствует потенциалу будущих видеокарт класса High-End.

Контроллер Killer Ethernet был разработан специально для соревновательных игр и жадных до производительности пользователей. На этой материнской плате установлены модули Killer E3100 2.5G Ethernet и Wi-Fi 6E, которые могут работать одновременно для достижения наилучшей сетевой производительности в игровых и мультимедийных приложениях.

Технология Killer DoubleShot Pro позволяет одновременно использовать соединения Killer Wireless и Killer Ethernet, что даёт максимальную пропускную способность 4,9 Гбит/с и автоматически выбирает самое быстрое соединение для высокоприоритетного трафика, который всегда будет передаваться по самому быстрому и надёжному каналу.

● Скорость: Технология DoubleShot Pro обеспечивает максимальную скорость и пропускную способность вашего компьютера за счёт использования всех сетевых подключений одновременно.
● Интеллект: Технология Killer Prioritization Engine автоматически классифицирует и даёт наивысший приоритет онлайн-играм, видео и аудио контенту, выбирая подключение с максимальной скоростью соединения. Это гарантирует наилучший результат с минимальными задержками.
● Контроль: С помощью утилиты Killer Control Center 2.0 вы можете полностью контролировать сетевые подключения и приложения. Установите ограничения или полностью заблокируйте доступ ненужным приложениям, чтобы они не блокировали высокоприоритетный трафик от важных приложений.

Wi-Fi 6E 802.11ax

Технология Wi-Fi 6E работает на новом спектре частом 6ГГЦ, давая больше возможностей и ещё более качественный и быстрый трафик. Помимо высоких скоростей Wi-Fi 6E также снижает задержки и поддерживает уровень работы, аналогичный сетям 5G.

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Wi-Fi 6E (6GHz band) will be supported by Microsoft^® Windows^® 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows^® Update and software updates once available.
A 6GHz compatible router is required for 6E functionality.
Wi-Fi 6E (диапазон 6 ГГц) будет поддерживаться в Microsoft^® Windows^® 11. Работа данного стандарта связи может регулироваться местным законодательством. Он будет активирован (для совместимых стран) через обновления Windows^® и программного обеспечения по мере доступности.
Для работы в сетях 6E требуется совместимый роутер 6ГГц.

Технология Thunderbolt™ 4/USB4 обеспечивает высокую скорость и универсальность через самый продвинутый разъём USB Type-C, который широко используется на работе и в быту. Он имеет передовую скорость передачи данных до 40 Гбит/с и позволяет подключать внешние мониторы Thunderbolt™ и устройства по одному кабелю USB4 4.

Подробнее об этом читайте в разделе Intel^® “What is USB4 4”..

Испытайте супербыструю скорость зарядки до 9V@3A 27Вт с новым поколением PD 3.0!

*Фактическая скорость зарядки зависит от характеристик устройства.

Насладитесь великолепным звуком с ЦАП ES9218 SABRE DAC!
√ Настоящий звук Hi-Fi. Никаких искажений сигнала
√ 130dB SNR
√ 112dB THD+N и поддержка наушников с импедансом до 600 Ω

Оптимизированы для ресурсоёмких аудио-программ! Кристально чистый сбалансированный звук для самых взыскательных ценителей.

При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Мощные алгоритмы обеспечат наилучшее шумоподавление при разговоре, поддерживая постоянный уровень громкости голоса вне зависимости от расстояния до микрофона. Аудио-движок Nahimic динамически очищает звук, удаляет посторонние шумы и выравнивает перепады по громкости. В результате качество общения улучшается.
●Подавление статических шумов
●Подавление эхо
●Подавление боковых звуков
●Стабилизация голоса

●Sound Tracker
Sound Tracker – это визуальный индикатор, показывающий направление, с которого приходят самые громкие звуки. Все звуки корректно располагаются в пространстве, обеспечивая полное погружение в игровой процесс.

●Работает на любых подключениях!
Получите чистый высококачественный звук Surround Sound через любое подключение. Nahimic совместим со всеми аудио-инструментами и для каждого из них обеспечивает наилучшее качество звука. Nahimic всегда работает над улучшением и оптимизацией своих технологий, чтобы дать наилучший возможный результат.

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

*Управляемый разъём RGB LED поддерживает светодиодные ленты WS2812B (5V/Data/Ground) мощностью до 3A (5В), с числом светодиодов до 80 штук и длиной до 2 метров.
*Разъём RGB LED поддерживает стандартные светодиодные ленты 5050 (12V/G/R/B) мощностью до 3A (12В) и длиной до 2 метров.
*A Group=Addressable RGB Header, B Group=RGB Header

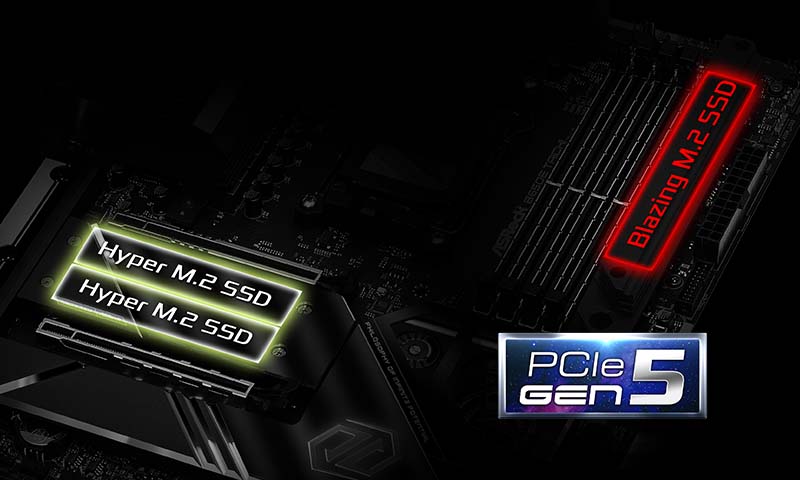

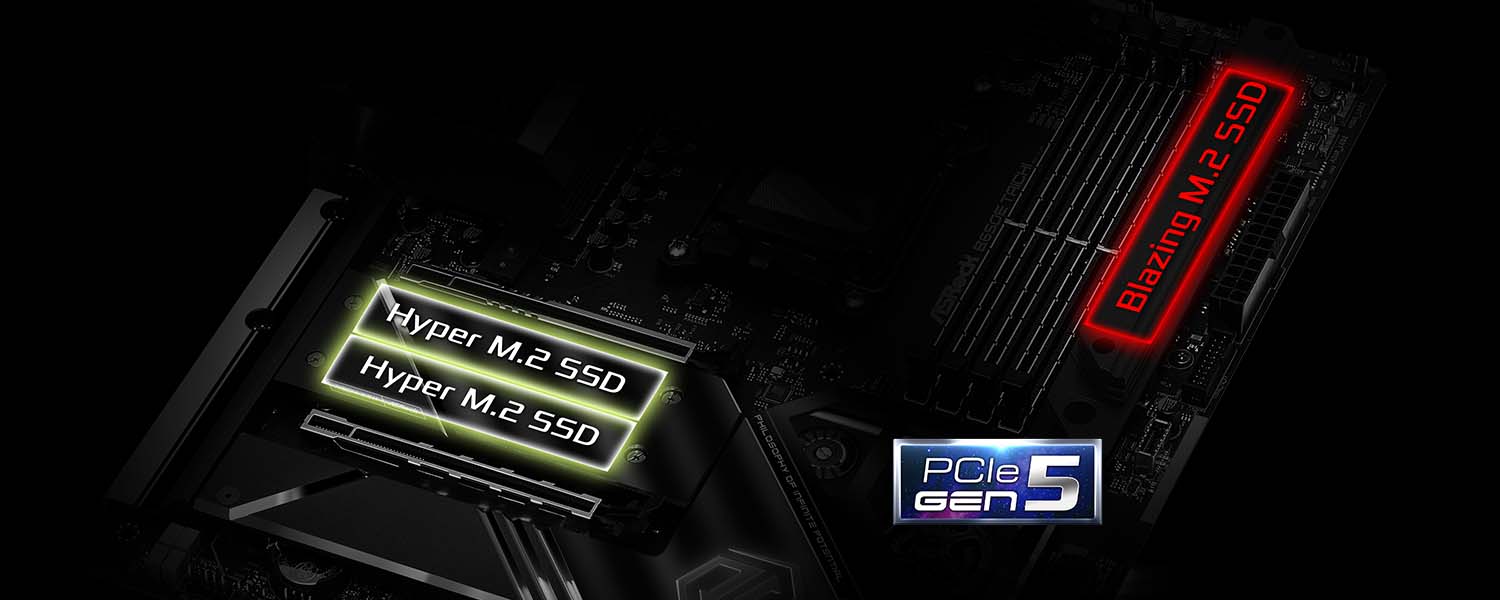

Разъём Blazing M.2 поддерживает новейший стандарт PCI Express 5.0 с вдвое большей скоростью, чем у предыдущего поколения – до 128 Гбит/с, что позволит полностью раскрыть потенциал будущих ультрабыстрых SSD-накопителей.

Укрупнёенный радиатор M.2 из алюминиевого сплава эффективно рассеивает избыточное тепло для поддержания низких температур на высокоскоростных накопителях M.2 SSD, в результате чего улучшается стабильность системы при высоких нагрузках.

Надоело искать в корпусе выпавшие винты?
Дизайн нового радиатора М.2 исключает выпадение винтов, что упрощает процесс установки и делает его более быстрым.

Не беспокойтесь об установке драйверов! Asrock заранее ставит драйвер LAN, чтобы вы могли легко установить все драйверы по сети.
1: Установите Auto Driver Installer
2: Обновите драйверы
3: Готово!

Обновляйте BIOS через внешний накопитель. Теперь можно получить доступ к настройкам BIOS только при наличии USB-накопителя и питания. Установка процессора, памяти и других компонентов не требуется.

В отличие от большинства производителей, мы даём большую свободу действий, предлагая для задних портов заглушку с настраиваемым размером, чтобы она идеально входила в корпус без механических неточностей.

Уникальная Особенность
Превосходная производительность
- PCIe Gen5 (Graphics, M.2)
- Поддержка двухканальной памяти DDR5
- USB4 Type-C Port (40 Гб/с)
Безупречная надёжность
- Печатная плата серверного класса с низкими потерями
- 24+2+1 Power Phase, 105A SPS for VCore+GT с Укрупнённый радиатор
- Гибкая встроенная панель разъёмов
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
Ультрабыстрые игры
- Killer 2.5G LAN, Killer 802.11ax Wi-Fi 6E модуль
- Killer DoubleShot™ Pro
- ASRock Lightning Gaming Ports
Обновление EZ
- Переключатель BIOS Flashback
- Автоустановщик драйверов ASRock
Процессор
- Поддержка AMD Socket AM5 Ryzen™ 9000, 8000 и 7000 Series Processors*
- Поддержка ASRock Hyper BCLK Engine

*Доступность разъёмов зависит от модели CPU. Please refer to PCIe/M.2 Bandwidth Table for details.
Чипсет
- AMD B650
Память
- Поддержка двухканальной памяти DDR5 Memory Technology
- 4 x DDR5 DIMM
- Поддержка DDR5 ECC/non-ECC, un-buffered memory до 7600+(OC)*
- Максимальный объем памяти: 256GB
- Поддержка Экстремальный профиль памяти (XMP) и Расширенные профили разгона (EXPO) модули памяти

*Please refer to Memory Support List for more information.
BIOS
- 256Мб AMI UEFI BIOS с графической оболочкой
Графическое ядро
Integrated AMD RDNA™ graphics (Зависит от модели CPU)
- 1 x HDMI 2.1 TMDS/FRL 8G-совместимость, Поддержка HDR, HDCP 2.3 и max. разрешение до 4K 120Hz
- 1 x USB4, Поддержка HDCP 2.3 и max. разрешение до 8K60Гц*

*Only the CPU's embedded graphics can be displayed through USB4 ports. If you want to display to a Type-C monitor, please use AM5 Ryzen™ 7000 processors с embedded graphics.
Некоторые мониторы «Type-C» могут быть несовместимы с выводом изображения через USB4. В таком случае используйте выход с видеокарты.
Аудио
- Встроенное аудио 5.1 HD с поддержкой защиты данных (Realtek ALC4082 Audio Codec)
- WIMA Audio Capacitors (для Front Outputs)
- ESS SABRE9218 DAC for Front Panel Audio (130dB SNR)
- Отдельные слои на плате для левого и правого канала
- Чувствительность импенданса на задней панели
- Nahimic Audio
ЛВС
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- Killer E3100G
- Поддержка Killer LAN Software
- Поддержка Killer DoubleShot™ Pro
Беспроводная ЛВС
- 802.11ax Wi-Fi 6E модуль
- Поддержка IEEE 802.11a/b/g/n/ac/ax
- Поддерживает два диапазона 2x2 160МГц с extended 6ГГц band support*
- 2 антенны с поддержкой технологии разнесения 2 (передача) x 2 (приём)
- Поддержка Bluetooth 5.3 + скоростной класс II
- Поддержка MU-MIMO
- Поддержка Killer LAN Software
- Поддержка Killer DoubleShot™ Pro

*Модуль Wi-Fi 6E поддерживается только в Microsoft^® Windows^® 11. There is no driver available for Windows^® 10. Доступность диапазона 6ГГц зависит от законодательных разрешений в конкретном регионе или стране. Он будет активирован (для совместимых стран) через обновления Windows® и программного обеспечения по мере доступности.
Для работы в сетях 6E требуется совместимый роутер 6ГГц.
Разъемы
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports в режиме x16*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE2), supports в режиме x4*
- 1 x Вертикальный разъём M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230

- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE1)

*Если разъём M2_3 занят, то разъём PCIE2 отключается.
Поддержка модулей NVMe SSD в качестве загрузочных дисков
хранение
CPU:
- 1 x Blazing pазъем M.2 (M2_1, Key M), Поддержка type 2230/2242/2260/2280/22110 PCIe Gen5x4 (128 Гб/с) mode*
Chipset:
- 1 x Hyper pазъем M.2 (M2_2, Key M), Поддержка type 2280 PCIe Gen4x4 (64 Гб/с) mode*
- 1 x Hyper pазъем M.2 (M2_3, Key M), Поддержка type 2280 PCIe Gen4x4 (64 Гб/с) mode*
ASMedia ASM1061:
- 4 x SATA3 6.0 Гб/с

*Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit
Если разъём M2_3 занят, то разъём PCIE2 отключается.
RAID
- Поддержка RAID 0, RAID 1 и RAID 10 for M.2 NVMe накопители*

*Для поддержки RAID 10 нужны дополнительные карты расширения M.2 NVMe
USB
- 1 x USB4 Type-C (задних)
- 1 x USB 3.2 Gen2x2 Type-C (передних)
- 3 x USB 3.2 Gen2 Type-A (задних)
- 10 x USB 3.2 Gen1 (8 Rear, 2 передних)
- 4 x USB 2.0 (передних)

*All USB ports support ESD Protection
Коннекторы
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 1 x Разъём RGB LED*
- 3 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 6 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 2 x USB 2.0 (поддержка до четырех USB 2.0)
- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с) (ReDriver)
- 1 x Dr. Debug со светодиодом
- 1 x Кнопка питания со светодиодом
- 1 x Кнопка Reset с индикатором

*Поддержка светодиодных лент 12В/3A, 36Вт

**Support in total до 5V/3A, 15W LED Strip

***CPU_FAN1 Поддержка the fan power до 1A (12W).

****CPU_FAN2/WP_3A Поддержка the fan power до 3A (36W).

*****CHA_FAN1~6/WP support the fan power до 2A (24W).
CPU_FAN2/WP_3A и CHA_FAN1~6/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.
Задняя панель ввода/вывода
- 2 x Антенные разъёмы
- 1 x HDMI
- 1 x Optical SPDIF Out
- 1 x USB4 Type-C Port (40 Гб/с)*
- 3 x USB 3.2 Gen2 Type-A (10 Гб/с) (ReDriver) (USB32_12 are Lightning Gaming Ports. USB32_11 Поддержка Ultra USB Power.)
- 8 x USB 3.2 Gen1 (ASMedia ASM1074 hub)
- 1 x RJ-45 LAN
- 1 x Кнопка Clear CMOS
- 1 x Переключатель BIOS Flashback
- 1 x Выходной аудио-разъём (Gold Audio Jack)
- 1 x Входной микрофонный разъём (Gold Audio Jack)

*Поддержка зарядки по USB PD 3.0 до 9В@3A (27Вт) / 5В@3А (15Вт)
Программное обеспечение и UEFI
Software
- ASRock материнская плата Utility (A-Tuning)
- Центр управления Killer
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- Автоустановщик драйверов ASRock
- ASRock Instant Flash

*Эти утилиты можно скачать из магазина APP Shop.
Комплект поставки
- 1 x Инструкция для пользователя
- 4 x кабелей SATA
- 1 x Скоба для беспроводного адаптера USB
- 1 x ASRock WiFi 2.4/5/6 ГГц Антенны
- 3 x Винты для разъемов M.2
- 1 x Стойки для розеток М.2
Форм-фактор
- Форм фактор EATX: 30.5 x 26.7 см
- 8-слойная печатная плата PCB
ОС
- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit
Сертификаты
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
