B650E Steel Legend WiFi

AMD Ryzen™ 9000, 8000 および 7000 Series Processors
16+2+1 電源フェーズ設計, SPS
4 x DDR5 DIMMs
Dual Channel, 最大 7600+ (OC)
1 PCIe 5.0 x16, 1 PCIe 3.0 x16
グラフィックス出力オプション: 1 HDMI, 1 DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック),
Nahimic オーディオ
1 Blazing M.2 (PCIe Gen5x4),
2 Hyper M.2 (PCIe Gen4x4),
2 SATA3
1 USB 3.2 Gen2x2 Type-C (前面),
2 USB 3.2 Gen2 Type A+C (背面),
8 USB 3.2 Gen1 (前面に 4 個、背面に 4 個),
6 USB 2.0 (前面に 4 個、背面に 2 個)
Realtek 2.5G LAN
802.11ax Wi-Fi 6E + Bluetooth 5.2

製品の特長
製品の規格
サポート

販売拠点

Dr. MOS 設計には最新の SPS（スマートパワーステージ）テクノロジーが採用されています。それぞれのフェーズの電流と温度の監視向けに最適化されているので、CPU に円滑かつ安定した電源を供給し、性能を向上させて、優れたオーバークロック能力を提供します。

頑丈なコンポーネントと CPU への完全かつスムーズな電力供給機能を備えており、ゲーマーに強化されたパフォーマンスを提供します。

サーバーグレード低損失 PCB が信号整合性を向上させて、マザーボードがグラフィックスカードおよび M.2 SSD 向けの PCIe 5.0 に対応できるようにします。また、メモリ OC の可能性を高めて、最究極のメモリ性能を提供します。

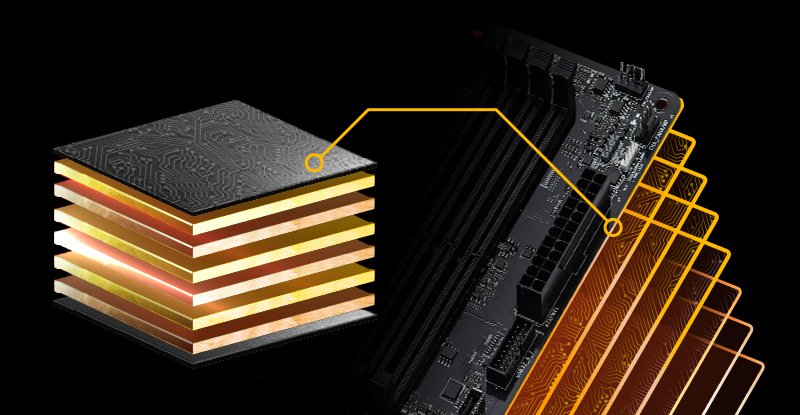

8 層 PCB は、安定した信号とレースと電力形状を提供して、低温と優れたエネルギー効率をお届けします、信頼性が高く長持ちするシステムを確かにして、妥協のない究極の性能を提供します。

「安定性と信頼性のためにビルド（built for stable and reliable）」という設計コンセプトに基づきます。ASRock はどんなディテールにも妥協しません。すべての B650E マザーボードには 8 層と最高の低損失材料が採用されています。エンスージアストは、事前テスト済みのプロファイルを有効にして、DDR5 メモリオーバークロック性能を 7600MHz 以上に高めることができます。メモリモジュールが AMD EXPO™/ Intel^® XMP に対応することを確認してください。大変容易に手頃で満足できるオーバークロックが可能になります。

* メモリオーバークロックには特定のリスクが伴います。オーバークロックすると、システムの安定性に影響を及ぼすことがあります。オーバークロックはご自分の責任と費用で行ってください。EXPO/XMP プロファイルサポートはシステム構成、メモリモジュール、マザーボードモデルによって異なることがあります。Memory QVL で完全なサポート一覧表を参照してください。

DDR5 EXPO & XMP & Blazing (B650E 7600 8L)

Blazing OC チューナーにより、CPU 電流がしきい値に達すると、AM5 CPU が OC モードと PBO（Precision Boost Overdrive）モードを切り替えることができます。電流しきい値を超えると、手動 OC モードになり、電流しきい値を下回ると、Precision Boost Overdrive モードになります。このアイデアは、すべてのコア上でのオーバークロッキングと単一のコアでの自動ブーストを組み合わせて、CPU の最高の性能を引き出します。BIOS を開いてセットアップする必要はなく、すべての設定を OS で速やかに変更できます。

PBO (Precision Boost Overdrive) とは、PC 内部の状況に基づいてクロック速度を上げることにより、PC の性能を向上させる自動性能最大技術です。AMD のプロセッサには、PC 内部の状況を分析し、できるだけ頻繁に「高速化」の決定を下すように設計されたインテリジェントな温度センサーが装備されています。PBO を有効にする前に、システムの冷却が十分であることを確認してください。

強化DIMMスロットはマザーボードに表面実装されており、より優れた物理的強度とより安定したメモリ信号を実現します。また、優れた革新的な設計により、DRAMモジュールをかつてない周波数まで劇的にオーバークロックできます。

DDR5 Memory with Protection Circuit (Slot+DIY)

DDR5 DIMMの独自の電気的構造により、取り外しまたは取り付け時にAC電源が適切に切断されていないと、メモリモジュールが損傷するリスクが高くなります。これを防ぐために、ASRockでは、すべてのDDR5マザーボードにトラブルフリー保護回路を実装し、メモリモジュールを損傷するリスクを低減しています。

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

パワフルなアルゴリズムがノイズのない最良の会話を確保して、マイクからの距離に関係なく一貫した音声レベルを提供します。Nahimic オーディオエンジンがサウンドをダイナミックにクリアして、干渉ノイズを取り除き、声のバリエーションを低減します。その結果、さらに良く理解することができて、疲労が軽減します。
●静的ノイズ抑制
●エコーキャンセレーション
●ラテラルサウンドキャンセレーション
●ボイススタビライザー

●サウンドトラッカー
サウンドトラッカーは、優勢なサウンドがどの方向から発生しているかを視覚的に表示するインジケータです。それぞれのサウンドがレーダー上の 360° に適切に配置されるので、ゲーム中に完全に没入できます。

●あらゆるデバイス上で動作します。
ジャック、USB、Bluetooth、HDMI、S/PDIFなど、あらゆるお気に入りのオーディオデバイス上で鮮やかで高品質なサラウンドサウンドをお楽しみいただけます。Nahimic はすべてのお気に入りのオーディオツールと互換性があり、あらゆるオーディオツールで最高のサウンドを確実に提供します。Nahimic が測定および改善し、当社の技術を最適化して、最高の体験をお届けします。

ポリクローム RGB

RGB イルミネーションが備え付けられていることに加えて、オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、マザーボードをストリップ、 CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスに接続できます。ユーザーは、ポリクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期化して、自分だけの独自のライティング効果を作成することもできます。

*アドレサブル RGB LED ヘッダーは、最大定格が 3A（5V）の WS2812B アドレッサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大定格が 3A（12V）の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。
*A Group=Addressable RGB Header, B Group=RGB Header

Blazing M.2 は、最新のPCI Express 5.0規格に対応し、前世代の2倍となる128 Gb/秒の転送速度に対応します。この驚異的な帯域幅により、将来の超高速SSDの性能を最大限に引き出すことができます。

特別に大型のアルミニウム合金製 M.2 ヒートシンクが放熱性を効果的に改善して、高速 M.2 SSD を可能な限り低温に維持します。安定性を向上させて、最高の性能を維持できます。

ケース内にネジを落としたり、ネジが欠落していることにうんざりしていませんか?
強化M.2ヒートシンクは、落下防止ネジ設計により取り付けプロセスをより簡単にします。

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

Wi-Fi 6E 802.11ax

Wi-Fi 6E テクノロジーは、まったく新しい 6GHz スペクトル帯域に拡張されます。これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことができます。 Wi-Fi 6E は、より高速なサービスを提供するだけでなく、低遅延を強化し、5G ネットワークと同等のサービスレベルをサポートします。

*Wi-Fi 6E (6GHz) の可用性は、国によって異なる場合があります。
Wi-Fi 6E (6GHz 帯) は、Microsoft^® Windows^® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows^® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
6E機能には6GHz対応ルーターが必要になります。

Nディスクドライブを用意する必要はありません! Asrockでは、LANドライバーをプレインストールしているので、ドライバCDを使用するよりも簡単にすべてのドライバーをインストールできるようになります。
step1: 自動ドライバーインストーラーをインストールします
step2: 必要なドライバーを更新します
step3: インストール完了です!

1 回クリックするだけで最も便利な BIOS フラッシングができます。ユーザーは USB と電源供給装置で簡単に最新の BIOS を取得できます。CPU、RAM、または、その他のコンポーネントは必要ありません。

一般的な一体型I/Oシールドはマザーボードに固定されていますが、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。

オリジナル機能
- PCIe Gen5 (Graphics, M.2)
- デュアルチャネル DDR5
- サーバーグレード低損失 PCB
- 16+2+1 電源フェーズ, 60A SPS
- 柔軟な統合型 I/O シールド
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- 2.5G LAN,
802.11ax Wi-Fi 6EModule
EZ 更新
- BIOS Flashback スイッチ
- ASRock Auto Driver Installer
EZ トラブルシューター
- ASRock ポストステータスチェッカー
CPU
- AMD Socket AM5 Ryzen™ 9000, 8000 および 7000 Series Processors*

*利用可能な拡張スロットはCPUに応じて異なります。 Please refer to PCIe/M.2 Bandwidth Table for details.
チップセット
- AMD B650
メモリー
- デュアルチャネル DDR5 Memory テクノロジ
- 4 x DDR5 DIMM スロット
- DDR5 ECC/non-ECC、アンバッファード・メモリに対応最大 7600+(OC)*
- システムメモリの最大容量: 256GB
- 究極のメモリプロファイル (XMP) およびオーバークロッキング向け拡張プロファイル (EXPO) メモリモジュール

*Please refer to Memory Support List for more information.
BIOS
- GUI でサポートされた 256Mb AMI UEFI Legal BIOS
内蔵グラフィック
Integrated AMD RDNA™ graphics (実際のサポートは CPU によって異なることがあります)
- 1 x HDMI 2.1 TMDS/FRL 8G 対応, HDR、HDCP 2.3 に対応、最大解像度 4K 120Hz
- 1 x DSC 付き DisplayPort 1.4（圧縮）, HDCP 2.3 および max. 解像度最大 4K 120Hz
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御

無線 LAN

- 802.11ax Wi-Fi 6E モジュール
- IEEE 802.11a/b/g/n/ac/ax
- 拡張6GHz帯域サポートを備えたデュアルバンド2x2 をサポート*
- 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応
- Bluetooth 5.2 + ハイスピードクラス II に対応
- MU-MIMO

*Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
6E機能には6GHz対応ルーターが必要になります。

拡張スロット

CPU:
- 1 x PCIe 5.0 x16 スロット (PCIE1), x16 モード*
- 1 x PCIe 3.0 x16 スロット (PCIE2), x4 モード*
Chipset:
- 1 x 垂直 M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュール

- AMD CrossFire™
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1)

*起動ディスクとして NVMe SSD に対応

ストレージ

CPU:
- 1 x Blazing M.2 ソケット (M2_1, Key M), タイプ 2260/2280 PCIe Gen5x4 (128 Gb/s) モード対応*
Chipset:
- 1 x ハイパー M.2 ソケット (M2_2, Key M), タイプ 2242/2260/2280 PCIe Gen4x4（64 Gb / s）モード対応*
- 1 x ハイパー M.2 ソケット (M2_3, Key M), タイプ 2230/2242/2260/2280 PCIe Gen4x4（64 Gb / s）モード対応*
- 2 x SATA3 6.0 Gb/s コネクタ

*起動ディスクとして NVMe SSD に対応
ASRock U.2 キット

RAID

- RAID 0 および RAID 1 for SATA ストレージデバイス
- M.2 NVMe ストレージデバイス向けの RAID 0 および RAID 1 および RAID 10 に対応*

*RAID 10 をサポートするには、追加の M.2 NVMe 拡張カードが必要です

USB

- 1 x USB 3.2 Gen2x2 Type-C (前面)
- 1 x USB 3.2 Gen2 Type-C (背面)
- 1 x USB 3.2 Gen2 Type-A (背面)
- 8 x USB 3.2 Gen1 (前面に 4 個、背面に 4 個)
- 6 x USB 2.0 (前面に 4 個、背面に 2 個)

*すべての USB ポートが ESD 保護をサポート

コネクタ

- 1 x SPI TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 1 x RGB LED ポート*
- 3 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 4 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 2 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ
- 1 x Thunderbolt™ AIC コネクタ (5 ピン) (ASRock Thunderbolt™ 4 AIC カード)
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応)
- 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応)
- 1 x フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s) (リドライバー)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU_FAN1 は最大 1A のファン電力をサポートします (12W).

****CPU_FAN2/WP は最大 2A のファン電力をサポートします (24W).

*****CHA_FAN1~4/WP は最大 2A のファン電力をサポートします (24W).
CPU_FAN2/WP および CHA_FAN1~4/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 2 x アンテナポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x SPDIF 光出力コネクタポート
- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (リドライバー)
- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) (リドライバー)
- 4 x USB 3.2 Gen1 ポート
- 2 x USB 2.0 ポート
- 1 x RJ-45 LAN ポート
- 1 x BIOS Flashback スイッチ
- 1 x ライン出力ジャック (Gold サウンドジャック)
- 1 x マイク入力ジャック (Gold サウンドジャック)

ソフトウェアと UEFI

ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock フル HD UEFI
- ASRock Auto Driver Installer
- ASRock インスタントフラッシュ

*これらのユーティリティは APP ショップからダウンロードできます.

付属品

- 1 x ユーザーマニュアル
- 2 x SATAフラットケーブル
- 1 x ASRock WiFi 2.4/5/6 GHz アンテナ
- 3 x M.2 ソケット用ねじ
- 1 x M.2 ソケット用スタンドオフ
- 1 x グラフィックカードホルダー

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 レイヤー PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
