B550M/ac

Supports AMD AM4 Socket Ryzen™ 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
Supports DDR4 4733+ (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Graphics Output Options: HDMI
7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220/ALC1200 Audio Codec), Nahimic Audio
4 x SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
8 x USB 3.2 Gen1 (4 x Rear, 4 x Front)
6 x USB 2.0 (2 x Rear, 4 x Front)
Realtek Gigabit LAN
Intel^® 802.11ac WiFi Module + BT 4.2
*Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G.

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

Nahimic Audio

Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.

Der Sound Tracker ist ein visueller Indikator, der Ihnen die Richtungen anzeigt, aus denen vorherrschend Geräusche kommen. Jeder Ton wird präzise auf einem 360°-Radar angezeigt, so dass Sie vollständig in das Spiel eintauchen können.

8 Phasen Spannungswandlung

Ausgestattet mit haltbaren Komponenten und einer reibungslos arbeitenden Stromversorgung der CPU. So ergeben sich insbesondere für fortgeschrittene Gamer unübertroffene Übertaktungsmöglichkeiten und eine verbesserte Leistung bei niedriger Temperatur.

Premium 50A Leistungsdrossels

Im Vergleich zu herkömmlichen Drosseln ist der Sättigungsstrom bei ASRock's hochwertigen 50A-Leistungsdrosseln bis zu dreimal höher, wodurch die Vcore-Spannung auf der Hauptplatine stabilisiert wird.

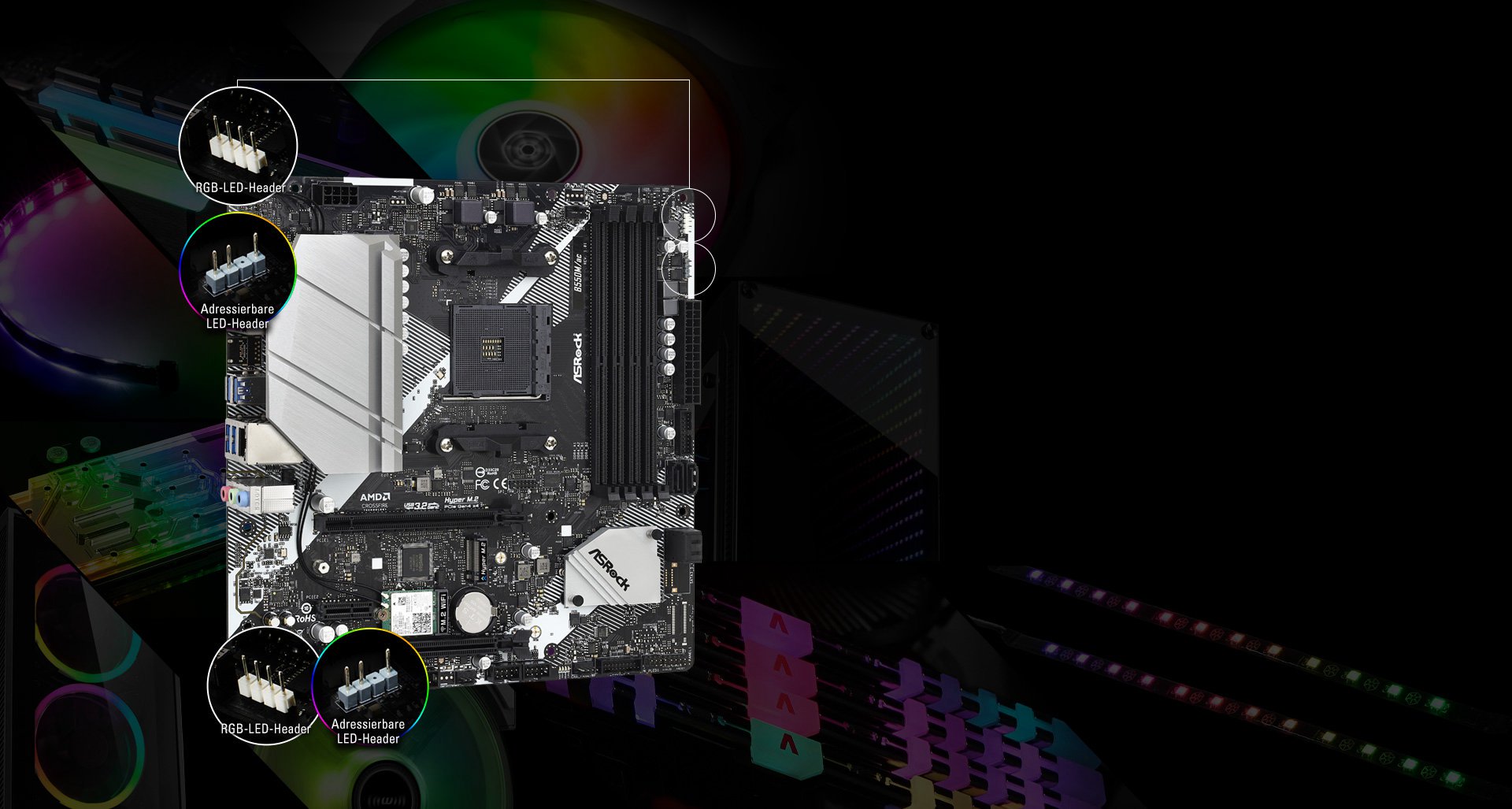

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.

*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.

AMD StoreMI

Ein leistungsstarkes Tool, das die Geschwindigkeit Ihrer SSD mit der Kapazität Ihrer Festplatte kombiniert und so ein einzelnes, schnelles und einfach zu verwaltendes Laufwerk erschafft. SSDs sind schnell, aber teuer und bieten nur eine minimale Kapazität. Mechanische Festplatten haben eine große Kapazität zu einem niedrigen Preis, sind aber viel langsamer als eine SSD. Die Technologie AMD StoreMI "kombiniert" diese beiden Speicherarten in einem einzigen Laufwerk und verschiebt die Daten, auf die Sie am häufigsten zugreifen, automatisch auf die SSD. So erhalten Sie das Beste aus beiden Welten: Die SSD-Reaktionsfähigkeit und die Kapazität mechanischer Festplatten.

Hochwertige 50A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

Saphirschwarzes PCB

Ein PCB in purem Schwarz. Das neue saphirschwarze PCB repräsentiert die hohe Qualität und verleiht den Mainboards einen mysteriösen Touch.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel^® 802.11ac WiFi
ASRock Steel Slot Gen4
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- Digi Power design
- 8 Power Phase design

*Please refer to CPU support list for details.
Chipsatz
- AMD B550
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 128GB**
- Supports Extreme Speicherprofile (XMP) memory modules
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Cezanne and Renoir), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support. For more details.

Ryzen Series CPUs (Vermeer):

Ryzen Series CPUs (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label x=1 or 2
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB Voltage Multi-adjustment
Grafik
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Standardmäßig beträgt der geteilte Speicher 2 GB. Maximal sind 16 GB geteilter Speicher möglich.**
- Supports HDMI 2.1 with max. Auflösung up to 4K x 2K (4096x2160) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required)
- Supports HDR (High Dynamic Range) with HDMI 2.1
- Supports HDCP 2.3 with HDMI 2.1 Port
- Supports 4K Ultra HD (UHD) playback with HDMI 2.1 Port
- Supports Microsoft^® PlayReady

*Die Unterstützung kann je nach CPU variieren

**Für den maximalen geteilten Speicher in Höhe von 16 GB werden 32 GB Arbeitsspeicher benötigt.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220/ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- PCB Isolate Shielding
- Nahimic Audio
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Drahtloses LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2+ High speed class II
Steckplätze
AMD Ryzen series CPUs (Vermeer and Matisse)
- 2 x PCI Express x16 Slots (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)*
AMD Ryzen series APUs (Cezanne and Renoir)
- 2 x PCI Express x16 Slots (PCIE1: Gen3x16 mode; PCIE3: Gen3 x4 mode)*

- 1 x PCI Express 3.0 x1 Slot
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module

*Unterstützt NVMe-SSD als Boot-Festplatte
Speicherplatz
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Cezanne and Renoir)*

*Unterstützt NVMe-SSD als Boot-Festplatte
NVMe SSD is not supported with AMD Athlon™ 3000G Processors
Anschluss
- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin fan is in use.
Blende
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Software und UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Sofort-Flash

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 1 x Screw for M.2 Socket
Hardware überwachung
- Temperature Sensing: CPU, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, +1.8V
Formfaktor
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Solid Capacitor design
- 2oz Copper PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Beschreibung	Spreche	Downloaden von
Handbuch	Englisch	Global	China
BSMI	Multi-Language	Global	China
Schnellstartanleitung	Multi-Language	Global	China
RAID-Installationshandbuch	Englisch	Global	China

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMILogo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

Das oben abgebildete User-Interface ist ein Referenzbeispiel. Das tatsächliche User-Interface kann von der Abbildung abweichen.
