B550 Extreme4

AMD AM4 ソケット Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 および 5000 G-Series Desktop Processors*
14 電源フェーズ設計, デジタル電源, Dr. MOS
DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 Wi-Fi 向け Key E
グラフィックス出力オプション: HDMI
AMD CrossFireX™
7.1 チャンネル HD オーディオ (Realtek ALC1220 オーディオコーデック), Nahimic オーディオ
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
2 USB 3.2 Gen2 (背面 Type A+C), 5 USB 3.2 Gen1 (前面に 2 個、背面に 2 個、1 前面 Type-C)
Dragon 2.5G LAN
*Not compatible および AMD Athlon™ Processors.

製品の特長
製品の規格
サポート

販売拠点

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

サウンドトラッカーは、主要なサウンドの発信方向を示す視覚的インジケータです。各サウンドは、ゲーム中に完全に没頭できるようにレーダー上で360°に適切に配置されます。

Dr. MOS

Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです！従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。

プレミアム60Aパワーチョーク

ASRockのプレミアム60Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。

14 電源フェーズ設計

頑丈なコンポーネントとCPUへの完全かつスムーズな電力供給を特徴としています。さらに、上級ゲーム愛好家向けに、内部温度を上昇させることなく、比類のないオーバークロック機能と強化された性能を実現します。

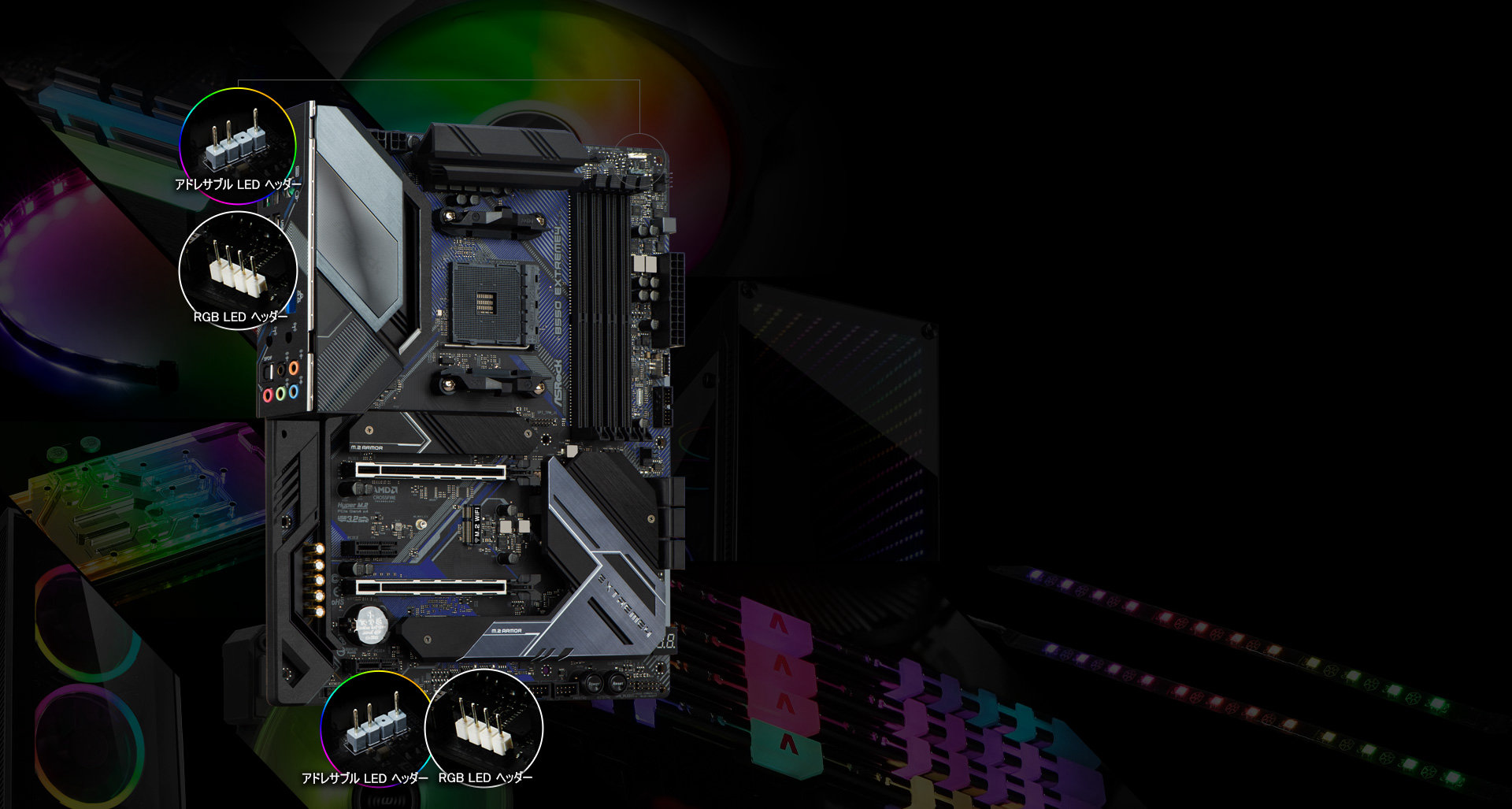

独自のライティング効果を作成 - ポリクローム RGB

ASRock シリーズのマザーボードは驚きの性能と素晴らしい外観をお届けします。あなた独自のカラフルなライティング効果を作成できます。ASRock は包括的な制御を提供して、内蔵 RGB LED または接続した LED ストリップ、CPU ファン、クーラー、シャーシ、その他の RGB デバイスを円滑に動作させます。ポリクローム RGB Sync 認定を受けたアクセサリ全体でデバイスを同期化することもできます。

*アドレサブル RGB LED ヘッダーは、最大電力定格が 3A (5V) の WS2812B アドレサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大電力定格 3A (12V) の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

他のネットワークトラフィックよりも先にゲームトラフィックを自動的に検出して高速化することで、スムーズでひっかかりのないインゲーム性能と競争力を提供します。

2つのUSB 3.2 Gen2（Type-A + Type-C）

このマザーボードの背面I/OにはType-A USBポートとType-C USB 3.2 Gen2ポートが実装されています。次世代USB 3.2 Gen2デバイスに対応し、最大10 Gbpsのデータ転送速度を提供します。

USB 3.2 Gen2 がデータ転送速度を 2 倍にします !

USB 3.2 Gen2 Type-C が充電速度を 2 倍にします!

*Charge speed may vary due to controller protocol, please make sure your device can support 3.0A charging.

フレキシブルIOシールド

一般的な一体型I/Oシールドはマザーボードに固定されていますが、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。

AMD StoreMI テクノロジー

SSD の速度とハードディスクの容量を組み合わせて、単一の高速で管理しやすいドライブにしするパワフルなツールです。SSD は高速ですが高価であり、最小限の容量しか提供しません。機械式のハードドライブは低価格で大きな容量を提供しますが、SSD よりもはるかに低速です。AMD StoreMI テクノロジーはこれら 2 種類のストレージを 1 つのドライブに「組み合わせ」、最も頻繁にアクセスするデータを SSD に自動的に移動するので、SSD の応答性と機械式のハードディスクの容量という 2 つの利点を活用できます。

XXL アルミニウム合金製ヒートシンク

特別に大型のアルミニウム合金製ヒートシンクが MOSFET とチップセットから効率的に放熱するので、システム全体の性能がより安定します。

プレミアム 60A パワーチョーク

従来のチョークと比較して、ASRock の新世代プレミアムパワーチョークは飽和電流を最大 3 倍まで効果的に増加させるため、マザーボードの Vcore 電圧が強化・向上します。

Dr. MOS

Dr.MOS とは、同期式バックセットダウン電圧用途向けに最適化された統合型パワーステージソリューションです。インテリジェントの高電流を提供し、各位相に対して最大 50 A の連続電流を制御することにより、熱発生を抑え、優れた性能を実現します。

プレミアムメモリ合金チョーク

メモリ電源供給用に特別設計された新世代合金チョークは、耐電磁干渉性および耐熱性に優れた設計なので、マザーボードへの電源供給の安定性と信頼性が向上します。

ニチコン製 12K ブラックコンデンサ

素晴らしい 12K ブラックコンデンサは少なくとも 12,000 時間の寿命を提供します。それに対して、その他のハイエンドマザーボードの寿命はわずか 10,000 時間です。ASRock は競合他社製品と比較して寿命が 20% 長いニチコン製 12K ブラックコンデンサを採用して、より優れた安定性と信頼性を提供します。

I/O Armor

マザーボードの背面 I/O 付近の重要な部品向けの新設計保護カバーです。静電気による破損から保護します。

マットブラック PCB

新しい神秘的なマットブラックと銅のカラースキームは ASRock のハイエンドマザーボードの最高のコンポーネントにぴったりです。

高密度ガラス繊維 PCB

高密度ガラス繊維 PCB 設計は、PCB レイヤー間の隙間を減らして、湿度による電気短絡からマザーボードを保護します。

2 オンスの銅 PCB

PCB レイヤー向けに厳選された銅材料を使用しています。2 オンスの銅 PCB は、オーバークロックの際に温度を低く抑えて、優れたエネルギー効率を提供します。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A ポート (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- 50A Dr.MOS
- プレミアムメモリ合金チョーク (鉄粉製チョークと比較して、コア損失を70%低減します)
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- I/O の武装
- マットブラック PCB
- 高密度ガラス繊維 PCB
- 2oz コパー製 PCB
2.5G LAN
ASRock スチール製スロット Gen4
ASRock フルカバー M.2 ヒートシンク
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock ウルトラ USB パワー
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- AMD AM4 ソケット Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 および 5000 G-Series Desktop Processors*
- デジタル電源
- 14 電源フェーズ設計

*Please refer to CPU list for details.
チップセット
- AMD B550
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- AMD Ryzen シリーズ CPU (Vermeer) は、DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ CPU (Matisse) は、DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Cezanne) DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Renoir) DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (ECC 対応および ECC 非対応)、アンバッファード・メモリに対応*
- AMD Ryzen シリーズ APU (Picasso) は、DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC、アンバッファード・メモリに対応*
- システムメモリの最大容量: 128GB**
- 究極のメモリプロファイル（XMP）メモリモジュールをサポート
- DIMM スロット内に 15μ ゴールドコンタクトを採用

*For Ryzen シリーズ APU (Picasso, Cezanne および Renoir), ECC is only supported および PRO CPUs.
AMD 非 XMP メモリがサポートする周波数については、以下の表をご参照ください. For more details.

Ryzen シリーズ CPU (Vermeer):

Ryzen シリーズ CPU (Matisse):

Ryzen シリーズ APU (Cezanne):

Ryzen シリーズ APU (Renoir):

Ryzen シリーズ CPU (Picasso):

SR: シングルランクDIMM、DIMMモジュールラベル上の1Rx4または1Rx8 x=1 または 2
DR: デュアルランク DIMM、2Rx4 または DIMM モジュールラベルでは 2Rx8

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- GUI でサポートされた 256Mb AMI UEFI Legal BIOS
- 「即時使用PnP」対応
- ACPI 5.1 ウェークアップ機能対応
- ノージャンパー対応
- SMBIOS 2.3 対応
- CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR Offset, CPU VDD 1.8 電圧マルチ調整
内蔵グラフィック
- A シリーズ APU には AMD Radeon™ Vega シリーズグラフィックスが統合されています*
- DirectX 12, Pixel Shader 5.0
- 共有メモリデフォルト 2GB。最大共有メモリは最大 16GB に対応。.**
- HDMI 2.1 に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 2.1 をサポート (HDMI モニターが必要)
- HDMI 2.1 で HDR (ハイダイナミックレンジ) に対応
- HDCP 2.3 機能、HDMI 2.1 ポート対応***
- 4K Ultra HD (UHD) 使用、HDMI 2.1 ポート対応
- Microsoft^® PlayReady

*実際のサポートは CPU によって異なることがあります

**最大共有メモリが 16 GB の場合は、32 GB のシステムメモリがインストールされていなければなりません.

***Picasso HDCP 2.2 および HDMI 2.0 ポート
オーディオ
- 7.1 チャネル HD Audio およびコンテンツ保護機能 (Realtek ALC1220 オーディオコーデック)
- Premium Blu-ray 音質対応
- サージ保護に対応
- SN 比 120dB の DAC (差動アンプ搭載)
- 前面オーディオコネクタ用 NE5532 プレミアムヘッドセットアンプ (最大 600 Ohms のヘッドセットに対応)
- ピュア電源入力
- ダイレクトドライブテクノロジー
- PCB 絶縁シールド
- リア出力ポート上でのインピーダンスセンシング
- 左右のオーディオチャンネル用の個別の PCB レイヤー
- ゴールドオーディオジャック
- 15μ ゴールドオーディオコネクタ
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応

拡張スロット

AMD Ryzen シリーズ CPU (Vermeer および Matisse)
- 2 x PCI Express x16 スロット (PCIE1: Gen4x16 モード; PCIE3: Gen3 x4 モード)*
AMD Ryzen シリーズ APU (Cezanne および Renoir)
- 2 x PCI Express x16 スロット (PCIE1: Gen3x16 モード; PCIE3: Gen3 x4 モード)*
AMD Ryzen シリーズ APU (Picasso)
- 2 x PCI Express x16 スロット (PCIE1: Gen3x8 モード; PCIE3: Gen3 x4 モード)*

- 2 x PCI Express 3.0 x1 スロット
- AMD Quad CrossFireX™、CrossFireX™ 対応
- 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュール
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1)

*起動ディスクとして NVMe SSD に対応

ストレージ

- 6 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1 および RAID 10), NCQ、AHCI およびホットプラグ機能*
- 1 x ハイパー M.2 ソケット (M2_1), M Key type 2230/2242/2260/2280 M.2 PCI Express モジュール最大 Gen4x4 (64 Gb/s) (with Vermeer, Matisse) または Gen3 x4 (32 Gb/s) (with Cezanne, Renoir および Picasso)**
- 1 x M.2 ソケット (M2_2), M Key タイプ 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x2 (16 Gb/s) までの M.2 PCIe モジュールに対応**

*M2_2 と SATA3_5_6 はレーンを共有しています。いずれかが使用されている場合は、他の 1 つは無効になります。

**起動ディスクとして NVMe SSD に対応
NVMe SSD is not supported および AMD Athlon™ 3000G Processors
ASRock U.2 キット

コネクタ

- 1 x SPI TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 2 x RGB LED ポート*
- 2 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 5 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ (15μ ゴールドオーディオコネクタ)
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネル Type C USB 3.2 Gen1 ヘッダー (静電気放電 (ESD) 保護に対応)
- 1 x Dr. Debug (LED 付き)
- 1 x 電源ボタン (LED 付き)
- 1 x リセットボタン (LED 付き)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

**** CPU_FAN2/WP_3A は最大 3A (36W) の出力の水冷式クーラーファンに対応します。

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.

******CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP および CHA_FAN5/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 2 x アンテナ取り付けポイント
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x SPDIF 光出力コネクタポート
- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.2 Gen1 ポート (静電気放電 (ESD) 保護に対応)
- 4 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応)*
- 1 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック)

*USB_34 ポートでウルトラ USB パワーに対応します。
USB_34 ポートでは ACPI ウェークアップ機能に対応しません。

ソフトウェアと UEFI

ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock フル HD UEFI
- ASRock インスタントフラッシュ

*これらのユーティリティは APP ショップからダウンロードできます.

付属ディスク

- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー

付属品

- ユーザーマニュアル/クイックインストールガイド、サポートディスク
- 4 x SATAフラットケーブル
- 3 x M.2 ソケット用ねじ
- 2 x M.2ソケット用スタンドオフ

ハードウェアモニター

- 温度センシング: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, CPU VDD 1.8V

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz コパー製 PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
