ASRock B450 Pro4 R2.0

B450 Pro4 R2.0

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
Supports DDR4 3200+ (OC)
2 PCIe 3.0 x16, 4 PCIe 2.0 x1
AMD Quad CrossFireX™
Graphics Output: HDMI, Display Port, D-Sub
7.1 CH HD Audio (Realtek ALC892/897 Audio Codec)
6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
2 USB 3.2 Gen2 (Rear Type A+C)
6 USB 3.2 Gen1 (2 Front, 4 Rear)
Realtek Gigabit LAN

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Prémium fojtótekercs

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Sapphire Black PCB

Teljesen fekete NYÁK. Az új Sapphire Black PCB a sziklaszilárd minőséget jelképezi, és sokkal misztikusabb megjelenést kölcsönöz az alaplapnak.

2oz réz PCB

A PCB rétegek gondosan válogatott rézből készült 2OZ réz PCB alacsonyabb hőmérsékletet és magasabb energiahatékonyságot kínál órajelnöveléshez.

Low-Graphics3 D-Sub / DisplayPort / HDMI (AM4)

3 grafikus kimenet

A legnépszerűbb csatlakozók közül mind a 3-at tartalmazza! D-Sub + DisplayPort + HDMI kombinációja. Ezen felül a HDMI támogatja a 4K lejátszást.

*Supported only with processors with integrated graphics. Please check CPU support list from each motherboard webpage.

Három kijelző

Grafika, grafika és még több grafika!! Több látványosságot kértetek, így ez az alaplap három monitor használatát is támogatja. Három kijelző csatlakozó is választható a hátlapról, és akár három monitor is használható egyidejűleg, anélkül, hogy további videokártya beszerelésére lenne szükség.

*Csak integrált grafikus vezérlővel rendelkező processzorok esetén támogatott.

Szilárd kondenzátorok

Az ASRock szilárd kondenzátorokat használt az alaplapon. Ezekkel a szilárd kondenzátorokkal az alaplap stabilabban működik, és megnövekedett az élettartama.

Digi Power

A hagyományos, analóg tápellátást alkalmazó alaplapokkal szemben, ez az alaplap az új generációs, digitális PWM (pulzushossz modulációs) kialakítást alkalmazza, mely sokkal egyenletesebben és hatékonyabban adja le a CPU Vcore feszültséget, így az alaplap stabilitása nagyobb és élettartama hosszabb lesz.

A-Tuning

Az A-Tuning az ASRock többcélú szoftvercsomagja, mely új kezelőfelületet kapott és sokkal több szolgáltatást, továbbfejlesztett segédprogramokat nyújt!

Full Spike Protection

Bizonyos érzékeny digitális alkatrészek az alaplapon érzékenyek a feszültségingadozásra, a túlfeszültség miatt a rendszer azonnal meghibásodhat. Az ASRock Full Spike Protection számos technológiát vonultat fel, hogy megvédje az alaplap alkatrészeit az ilyen váratlan feszültségcsúcsoktól.

ASRock Live Update és APP Shop

ASRock APP Shop az Ön kényelméért. Számtalan alkalmazást és támogató szoftvert kínálunk letöltésre. Az ASRock APP Shop segítségével egyszerűen optimalizálhatja rendszerét, és tarthatja naprakészen alaplapját.

Egyéni tuljadonságok
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- Premium Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
- Digi Power design
- 10 Power Phase design
Chipset
- AMD Promontory B450
Memória
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen sorozatú CPU-k (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory

- Max. capacity of system memory: 128GB*
- Supports Extreme Memory Profile (XMP) memory modules
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support.

Ryzen sorozatú CPU-k (Vermeer):

Ryzen sorozatú CPU-k (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

Ryzen sorozatú CPU-k (Pinnacle Ridge):

Ryzen sorozatú CPU-k (Picasso):

Ryzen sorozatú CPU-k (Summit Ridge):

Ryzen sorozatú CPU-k (Raven Ridge):

SR: Single Rank DIMM, 1Rx4 vagy 1Rx8 a DIMM modul címkéjén
DR: Dual Rank DIMM, 2Rx4 vagy 2Rx8 a DIMM modul címkéjén

**Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- DRAM Voltage multi-adjustment
Videokártyák
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Az alapértelmezett megosztott memória 2 GB. A megosztott memória max. mérete 16 GB.**
- Three graphics output options: D-Sub, HDMI and DisplayPort 1.2
- Supports Triple Monitor
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. felbontás up to 4K x 2K (4096x2160) @ 60Hz
- Supports D-Sub with max. felbontás up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports

*A tényleges támogatás CPU-nként változhat

**A max. 16 GB megosztott memóriához 32 GB rendszermemóriára van szükség.
Audio
- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC892/897 Audio Codec)
- Supports Surge Protection
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Slotok
AMD Ryzen sorozatú CPU-k (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge and Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 Slots (PCIE2: x16 mode; PCIE4: x4 mode)*
AMD Ryzen sorozatú CPU-k (Picasso, Raven Ridge)
- 2 x PCI Express 3.0 x16 Slots (PCIE2: x8 mode; PCIE4: x4 mode)*
AMD Athlon series CPUs
- 2 x PCI Express 3.0 x16 Slots (PCIE2: x4 mode; PCIE4: x2 mode)*

- 4 x PCI Express 2.0 x1 Slots
- Supports AMD Quad CrossFireX™ and CrossFireX™**

*NVMe SSD-k támogatása rendszerindító lemezként
If M2_1 is occupied, PCIE4 will be disabled.

**Ez a szolgáltatás csak Ryzen sorozatú CPU-kkal támogatott (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge, Pinnacle Ridge, Picasso and Raven Ridge).
Tárolás
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)**
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)**

*M2_2, SATA3_3 and SATA3_4 share lanes. If either one of them is in use, the others will be disabled.

**If M2_1 is occupied, PCIE4 will be disabled.
NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
Csatlakozó
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x AMD Fan LED Header***
- 1 x CPU Fan Connector (4-pin)****
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Összesen akár 12 V/3 A, 36 W teljesítményű LED csík támogatása

**Supports in total up to 5V/3A, 15W LED Strip

***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M.

****A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

*****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Hátsó panel I/O
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Szoftver és UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Kiegészítők
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets
Hardware Monitor
- Temperature Sensing: CPU, MB
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, Vcore
Form Factor
- ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
- Solid Capacitor design
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit*

*Summit Ridge do not officially support Windows^® 11.
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Kezelési útmutató

Leírás	Nyelv	Letöltési formátum
Használati útmutató	Angol	Global	China
BSMI	Multi-Language	Global	China
Gyors telepítési útmutató	Multi-Language	Global	China
RAID telepítési útmutató	Angol	Global	China

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

Fenntartjuk a jogot a specifikációk előzetes bejelenetés nélküli megváltoztatására. A márka- és terméknevek a tulajdonosaik bejegyzett védjegyei. Az eredeti termék-specifikációtól eltérő konfigurációra nem vonatkozik garancia.

A fenti felhasználói felület képe csak példa. A tényleges felhasználói felület változhat a frissített szoftververzióval.

RÓLUNK
Az ASRockról
Kapcsolat
Konfliktusövezetekből származó ásványkincsek

ASRock

B450 Pro4 R2.0

10 TÁPFÁZISÚ KIALAKÍTÁS

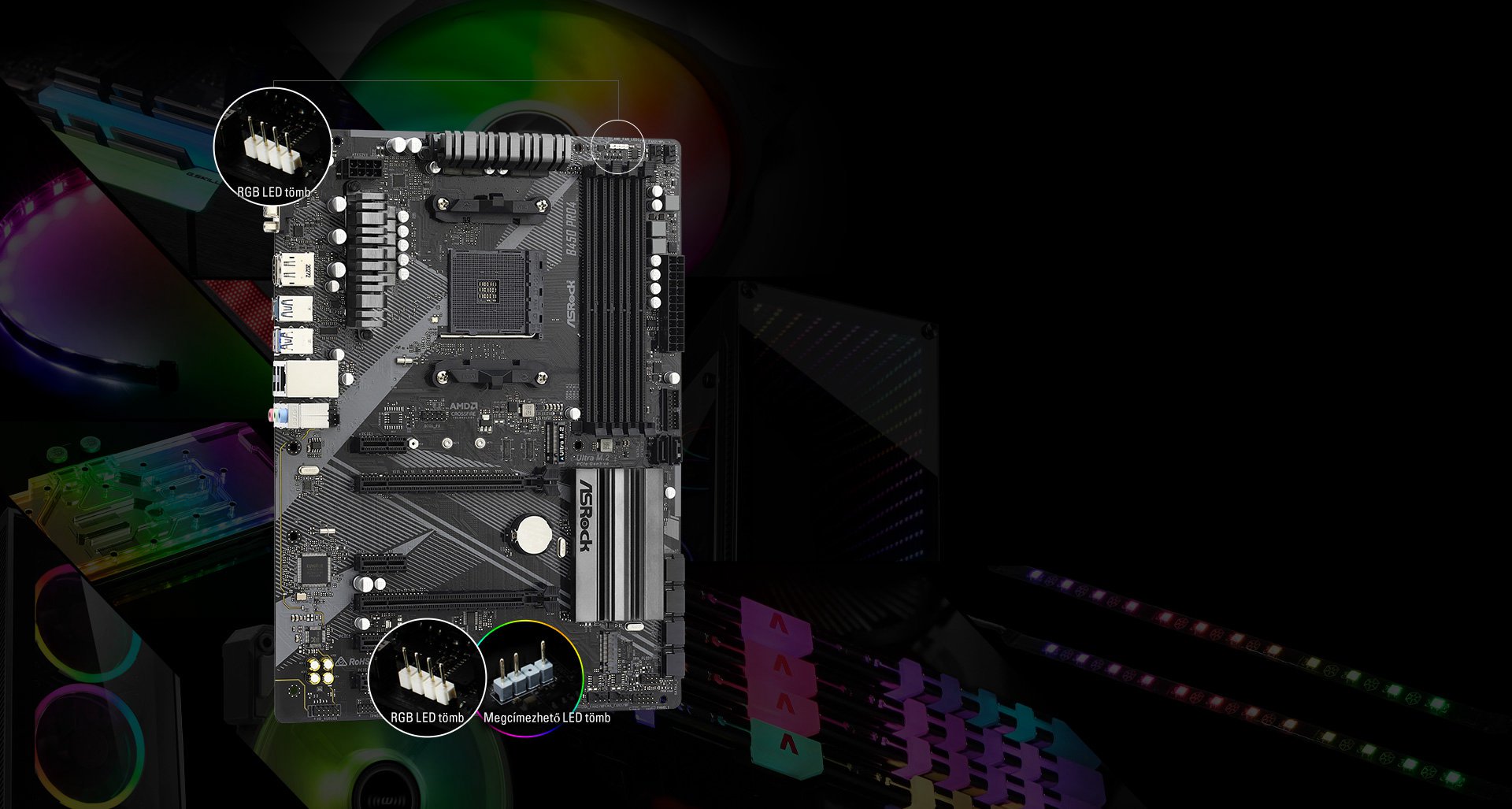

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB
