B460M Pro4/ac

支持第10代Intel^® Core™处理器（插槽1200）
9 相供电设计
支持 DDR4 2933MHz
2 PCIe 3.0 x16, 1 PCIe 3.0 x1
AMD Quad CrossFireX™ 和 CrossFireX™
显示输出选项 : HDMI
7.1 声道高保真音频 (Realtek ALC1200 音频编码解码器), Nahimic 音频
6 SATA3, 1 超级 M.2 (PCIe Gen3 x4 & SATA3), 1 超级 M.2 (PCIe Gen3 x4)
7 USB 3.2 Gen1 (2 前置, 4 后置, 1 后置 C 型接口)
Intel^® 千兆网卡
Intel^® 802.11ac 无线网络 + BT 4.2
Polychrome SYNC

产品特色
产品规格
支持与下载

Base Frequency Boost (BFB) 技术

谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 400 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。

虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。

* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。

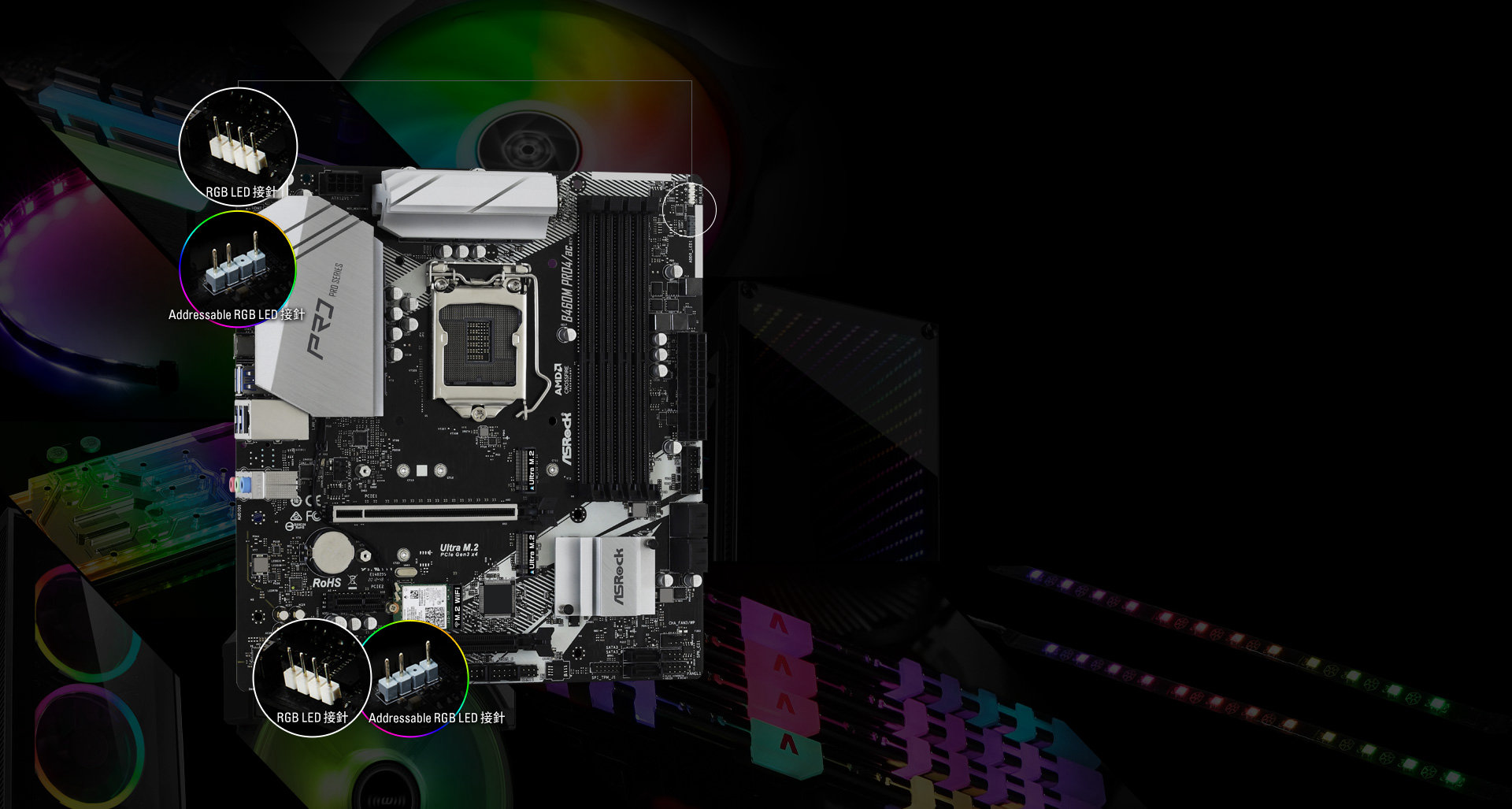

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证的配件，来创建独特灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

50A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

宝石黑 PCB

华擎科技对于各种细节绝不妥协，优异宝石黑 PCB 不仅散发出神秘气息，更代表更高质量的制造工艺。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

独家功能
华擎超合金
- 50A 高效电感
- 宝石黑 PCB
- 高密度防潮纤维电路板
Intel^® 802.11ac 无线网络
华擎合金插槽
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎开机自检状态检查器 (PSC)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第10代Intel^® Core™处理器（插槽1200）
- 数字供电
- 9 相供电设计
- 支持 Intel^® Turbo Boost Max 3.0 技术
芯片
- Intel^® B460
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- 支持 DDR4 2933 / 2800 / 2666 / 2400 / 2133 (非 ECC), un-buffered 内存
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 128GB*
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术
- DIMM 插槽采用 15μ 镀金接针

*Core™（i9 / i7）最高支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 支持高达DDR4 2666。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU 核心/快取, GT, 内存, VPPM, PCH 1.05V, VCCST, VCCSA 电压多功能调节器
板载显卡
- 硬件加速编解码器: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- 图形、媒体和计算: Microsoft^® DirectX 12, OpenGL 4.5, 英特尔内置视觉技术, Intel^® 高速视频同步技术, 混合/可切换图形, OpenCL 2.1
- 显示和内容安全: Rec. 2020（宽色域）, Microsoft^® PlayReady 3.0, 英特尔SGX内容保护, UHD Blu-ray Disc
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz
- 支持 HDMI 1.4 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 通过 HDMI 1.4 端口支持 HDCP 2.3
- 通过 HDMI 1.4 端口支持 4K Ultra HD (UHD) 超清播放

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.

**VP9 10bit和VC-1仅用于解码。
Windows^® OS不支持VP8和VP9编码。
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1200 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- PCB 隔离屏蔽
- 左右声道分层布线
- Nahimic 音频
局域网
- 千兆网卡 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
无线网卡
- Intel^® 802.11ac 无线网络模块
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 433Mbps
- 支持蓝牙 4.2 + 高速 class II
扩充插槽
- 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3: 单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3))
- 1 x PCI Express 3.0 x1 插槽
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 接口 (Key E) with the 附赠 WiFi-802.11ac PCIe WiFi 模块

*支持 NVMe SSD 开机
存储
- 6 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® 快速存储技术 17), NCQ, AHCI 和热插拔*
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280 型 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**

*若 M2_2 插槽被 SATA 型 M.2 设备占用，SATA3_0 将关闭。

**PCIe RAID function is not supported
支持 Intel^® Optane™ 技术 (M2_1)
支持 NVMe SSD 开机
支持华擎 U.2套件
板载接口
- 1 x SPI TPM 接针
- 1 x 机箱开启警告功能接针与扬声器接针
- 2 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 3 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口
- 1 x 前面板音频接口
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC R2.0 卡)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.
后背板输出 / 入接口
- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 4 x USB 3.2 Gen1 A 型接口接口 (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 C 型接口接口 (支持 ESD 静电防护)
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 线性输入 / 前置 / 麦克风
软件与 UEFI
软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Polychrome SYNC
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.
随机光盘
- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
附件
- 快速安装指南, 支持光盘, I/O 挡板
- 2 x SATA 数据线
- 2 x 华擎 WiFi 2.4/5 GHz 天线
- 2 x M.2 插槽螺丝
硬件监视器
- 温度检测: CPU, CPU/水泵, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 机箱开启侦测
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, DRAM, VPPM, PCH, VCCSA, VCCST
结构
- Micro ATX 规格: 9.6-in x 9.0-in, 24.4 cm x 22.9 cm
- 固态电容设计
操作系统
- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国
Intel Rapid Storage 安装指南	英文	全球	中国

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
